Podstavec pro systém FangFix min. 16 kg | 373

morepic-1

morepic-2

Podstavec pro systém FangFix min. 16 kg

Obj. č. 5403205 | EAN 4012195110637

Obj. č. / Typ

Jmenovitý Ø	373 mm

Popis výrobku

Popis výrobku

• Systém sestávající z podstavce FangFix s chráničem hrany a svorkou
• Svorka FangFix z ušlechtilé oceli; odpovídá požadavkům normy IEC 62305 (VDE 0185-305)
• Min. 16 kg podstavec Ø 365 mm, vysoká stabilita
• Rychlá a jednoduchá montáž jímací tyče pomocí zásuvné technologie
• Beton, mrazuvzdorný
• Podstavec FangFix je stohovatelný
• Vhodný pro trubkové jímací tyče Ø 16 mm

Technické údaje

Technické údaje

Hmotnost	16 kg
Jmenovitý Ø	373 mm
Materiál	Beton
Provedení	Podstavec
Průměr	373 mm

Rozměr	16kg
Úchyt jímací tyče	Závit
Vhodná	Rd 8 mm
Zúžený	Ne

Všechny typy

Všechny typy

Typ	Jmenovitý Ø	Obj. č.	Množství	Nejm. prod. jedn.
F-FIX-16	373 mm	5403200	Kus	1 Kus
F-FIX-16B	373 mm	5403205	Kus	54 Kus

Ke stažení

Datový list F-FIX-16B / 5403205 , 0.23MB , pdf

Příručka Příručka ochrany před bleskem , 2.10MB , pdf

Katalog Vnější ochrana před bleskem , 19.55MB , pdf

Návod k montáži Návod k montáži FangFix , 0.04MB , pdf

Výrobková grafika F-FIX-16B / 5403205, 136.09 kB, jpg

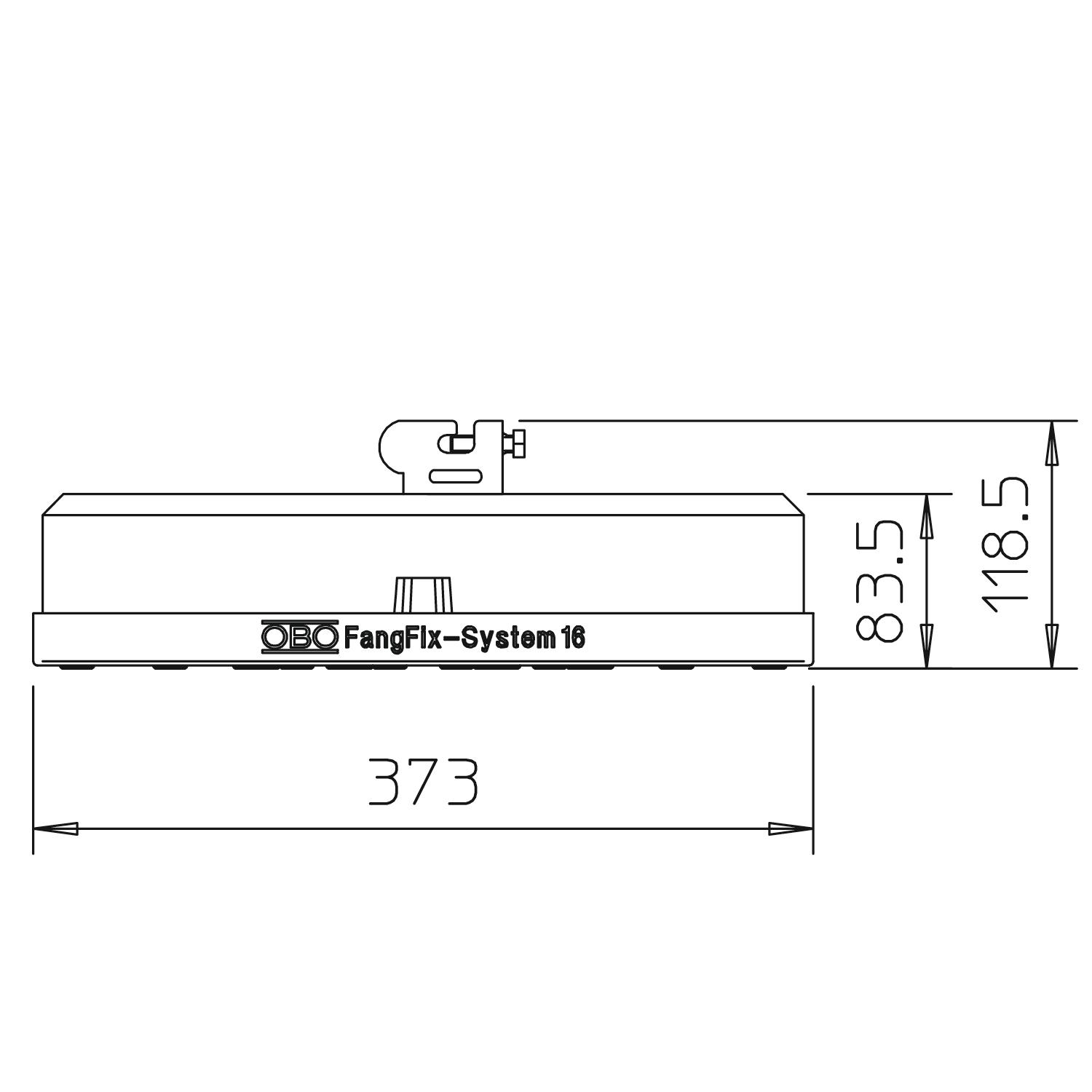

Rozměrový výkres F-FIX-16B / 5403205, 52.33 kB, jpg

F-FIX-16B / 5403205

Fangeinrichtung_Standfuß_für_FangFix-System_16kg.rfa, 684.00 kB
