Přepěťová ochrana pro fotovoltaiku V20, 1 000 V DC s dálkovou signalizací 3 | IP20

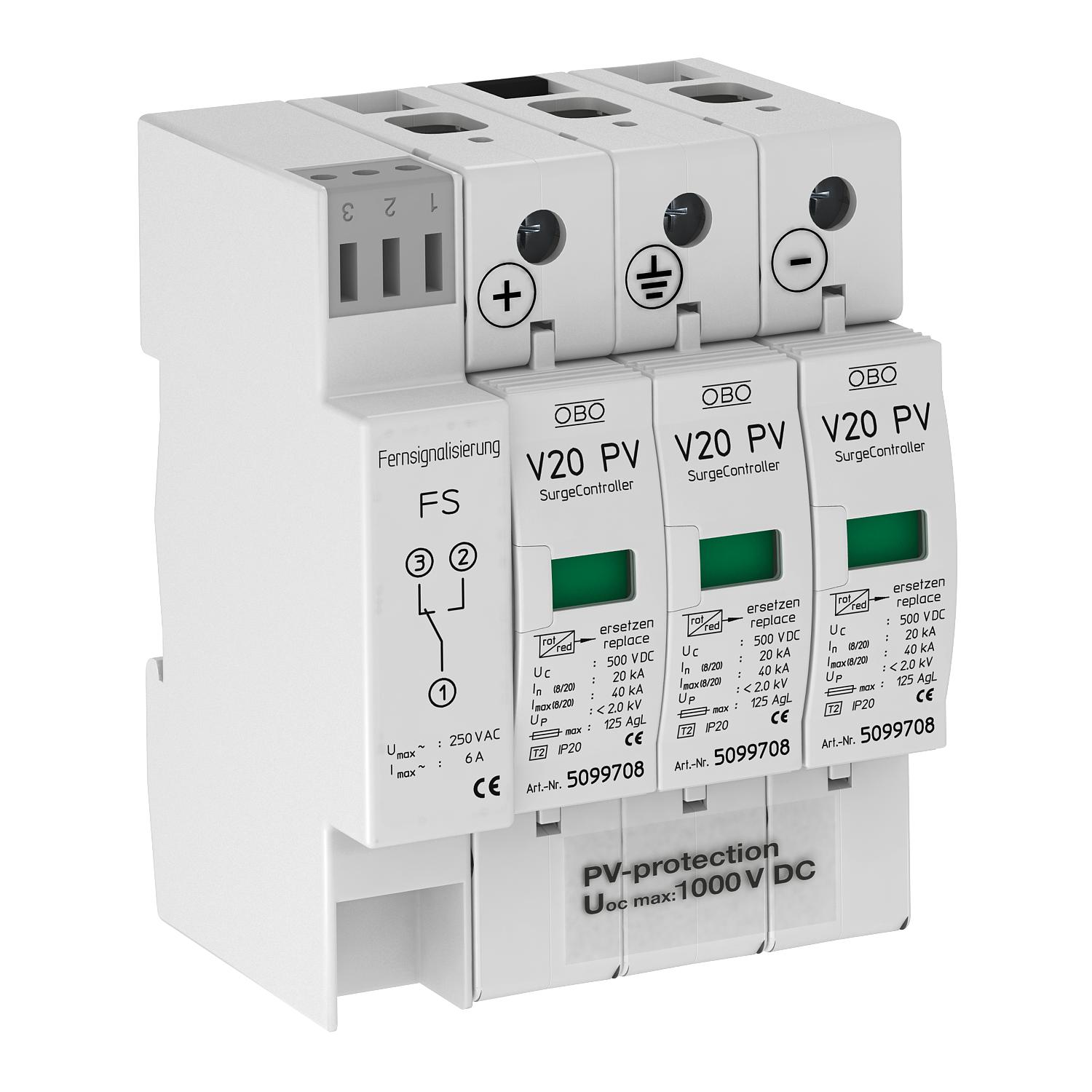

Přepěťová ochrana pro fotovoltaiku V20, 1 000 V DC s dálkovou signalizací

Obj. č. 5094574 | EAN 4012195648482

Obj. č. / Typ

Provedení pólů	3

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Svodič přepětí V20 typu 2 pro fotovoltaická zařízení s kontaktem pro dálkovou signalizaci v podobě bezpotenciálového přepínacího kontaktu

• Kompletní jednotka ze zásuvného varistorového svodiče s oddělovacím zařízením
• Zapojení Y odolné proti chybám pro použití dle ČSN 33 2000-7-712 (EN 50539-12)
• Vyrovnání potenciálů v ochraně před přepětím dle ČSN 33 2000-4-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 otestován dle EN 50539-11 (VDE/KEMA)
• Svodová schopnost až 40 kA (8/20) na každý pól
• Nízká ochranná úroveň DC: < 4,0 kV a Uoc max. = 1000 V DC
• S optickou indikací funkčnosti pro použití v rozvaděčových skříních

Použití: FV zařízení bez odděleného izolovaného zařízení ochrany před bleskem nebo s ním

Technické údaje

Technické údaje

Dálková signalizace	Ano
Doba odezvy	<25 ns
Jmenovitý impulzní svodový proud (8/20 µs)	20 kA
Kontakty dálkové signalizace	Přepínací kontakt
LPZ	1→2
Max. nadproudová ochrana na straně sítě	125
Maximální rázový svodový proud (8/20 μs)	40 kA
Maximální vstupní jištění	125 A
Nejvyšší trvalé napětí DC	1000 V
Provedení pólů	3
Provedení	3 pólový pro FV systémy s FS
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C

Průřez flexibilního vodiče (jemně laněného), min.	25 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	2,5 mm²
Rozměr	1000V DC
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 2
SPD dle IEC 61643-1	class II
Stupeň krytí	IP20
Tvar sítě	ostatní
Tvar sítě DC	Ano
Vyfukující	Ne
Zkušební třída typu 2	Ano
Způsob montáže	Profilová lišta 35 mm
