Přepěťová ochrana pro FV V20, 1000 V DC 3 | IP20

Přepěťová ochrana pro FV V20, 1000 V DC

Obj. č. 5094605 | EAN 4012195708872

Obj. č. / Typ	5094605 / V20-C 3PH-600

Provedení pólů	3

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Svodič přepětí V20 typu 2 pro fotovoltaická zařízení

• Kompletní jednotka ze zásuvného varistorového svodiče s oddělovacím zařízením

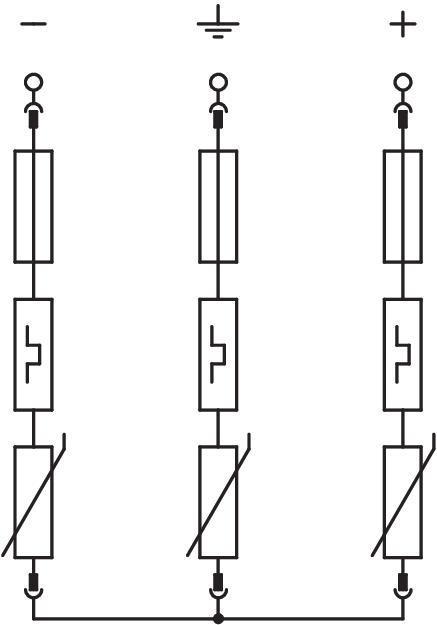

• Zapojení Y odolné proti chybám pro použití dle VDE 0100-712 (EN 50539-12)
• Vyrovnání potenciálů v ochraně před přepětím dle VDE 0100-443 (IEC 60364-4-44)
• Svodová schopnost až 40 kA (8/20) na každý pól
• Nízká ochranná úroveň DC: < 2,6 kV (Uoc max. = 600 V DC)
• Zásuvný svodič s termodynamickým odpojovacím zařízením a optickou indikací funkčnosti
• Zapouzdřené varistorové svodiče z oxidu zinku pro použití v rozvaděčových skříních

Použití: FV zařízení bez odděleného izolovaného zařízení ochrany před bleskem nebo s ním

Technické údaje

Technické údaje

Dálková signalizace	Ne
Doba odezvy	<25 ns
Druh vedení pro zařízení přepěťové ochrany	Silové vedení DC (PV)
Jmenovitý impulzní svodový proud (8/20 µs)	20 kA
LPZ	1→2
Max. nadproudová ochrana na straně sítě	125
Maximální rázový svodový proud (8/20 μs)	40 kA
Maximální vstupní jištění	125 A
Nejvyšší trvalé napětí DC	600 V
Ochranná úroveň žíla – zem	< 2,6 V
Ochranná úroveň žíla – žíla	< 2,6 V
Provedení pólů	3
Provedení	3 pólový pro FV systémy
Provozní teplota, max.	80 °C

Provozní teplota, min.	-40 °C
Průřez flexibilního vodiče (jemně laněného), min.	25 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	2,5 mm²
Rozměr	600V DC
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 2
SPD dle IEC 61643-1	class II
Stupeň krytí	IP20
Tvar sítě	ostatní
Vyfukující	Ne
Zkušební třída typu 2	Ano
Způsob montáže	Profilová lišta 35 mm
