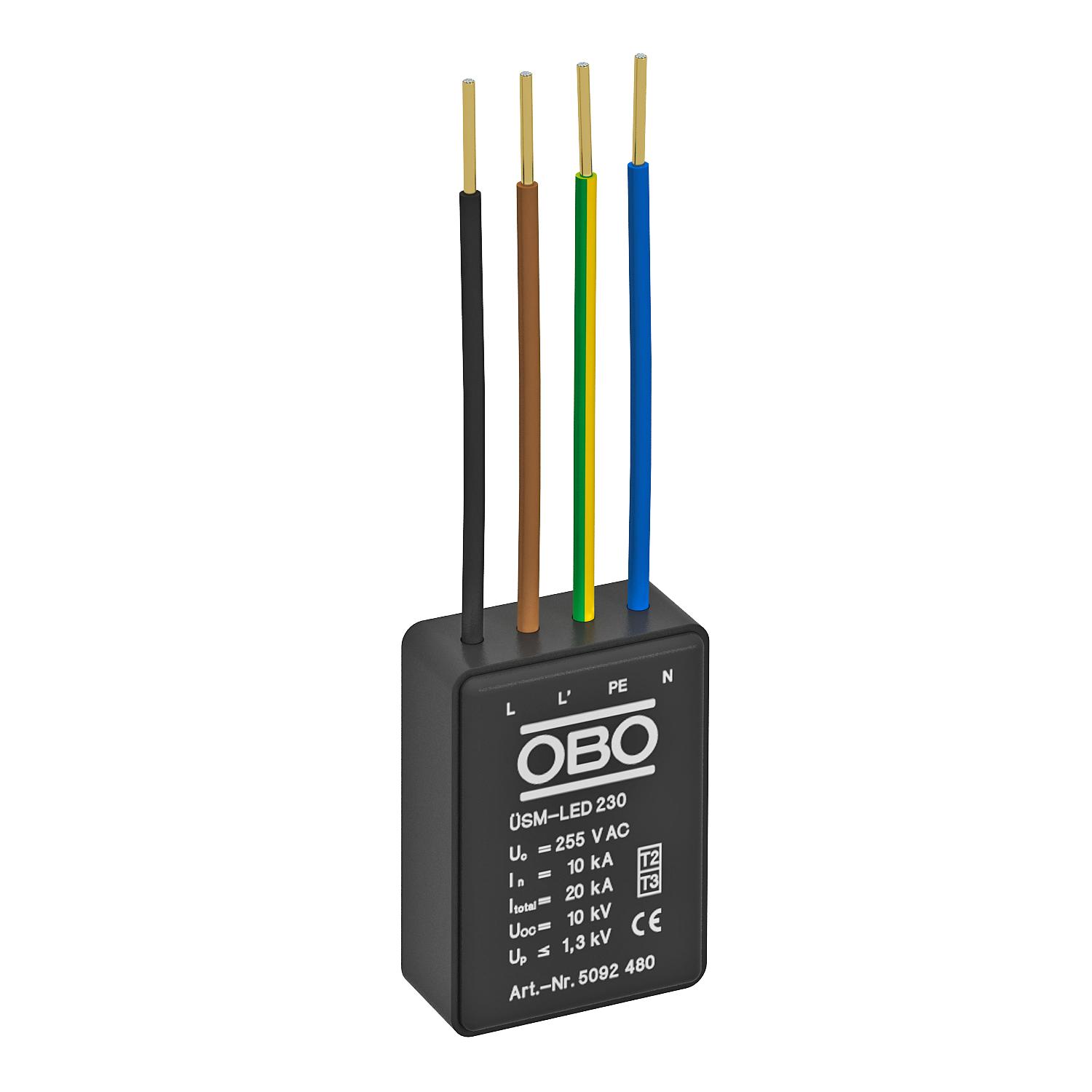

Přepěťová ochrana pro LED systémy 230 V 1+N/PE | 255 | IP20

Přepěťová ochrana pro LED systémy 230 V

Obj. č. 5092480 | EAN 4012196035441

Obj. č. / Typ	5092480 / ÜSM-LED 230

Provedení pólů	1+N/PE

Nejvyšší trvalé napětí AC	255 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Modul ochrany proti přepětí typu 2 + 3 dle EN 61643-11 pro sítě 230/400 V.
Určen k ochraně LED osvětlení.

• Optická indikace funkčnosti

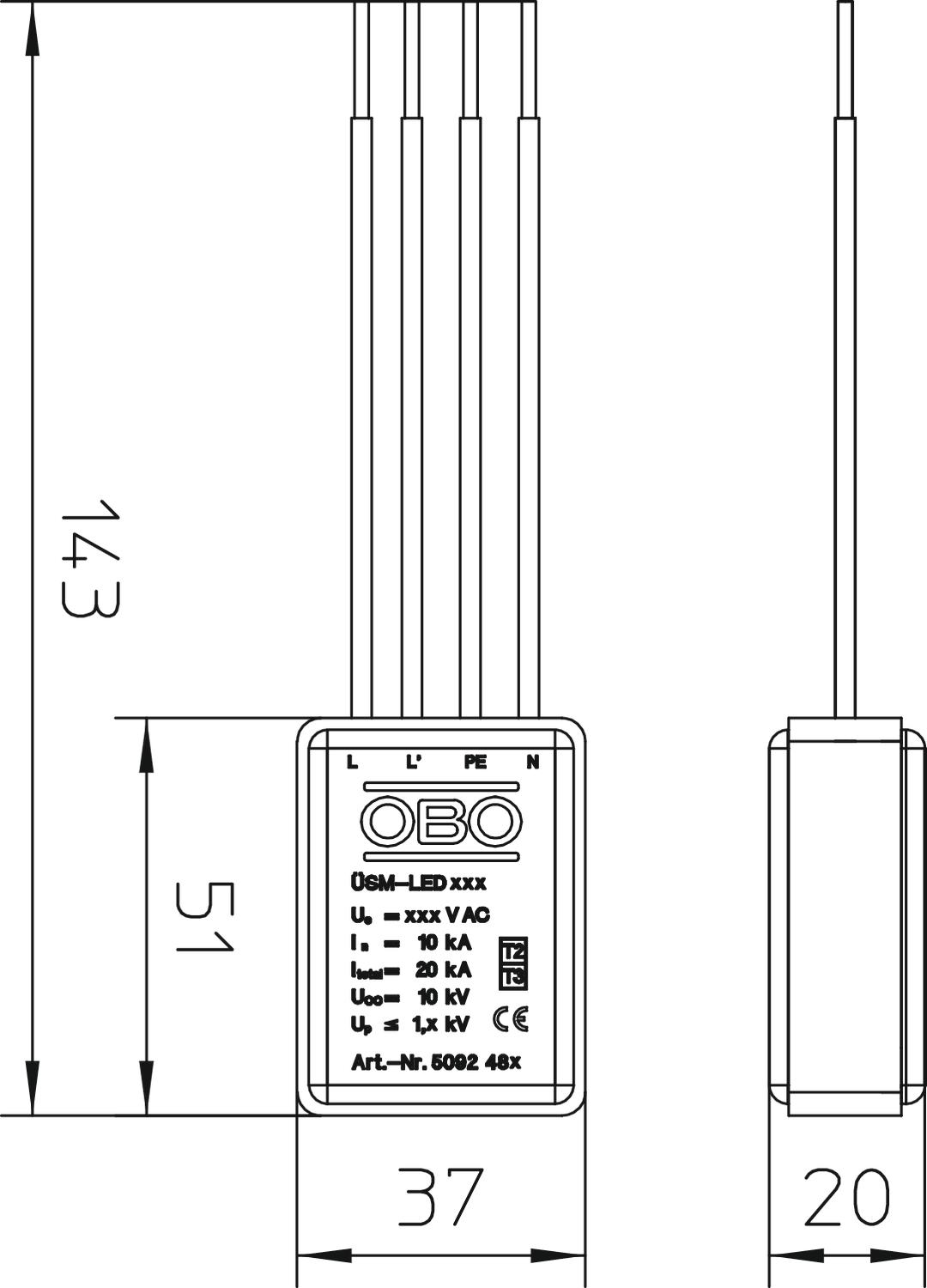

• Malé montážní rozměry, k montáži do stožáru nebo do hlavice LED svítidla
• Ochranné zapojení 1+NPE se svodovou schopností max. 20 kA
• Omezení přepětí pod 1300 V, resp. 1000 V při 5 kA
• S vypnutím či bez vypnutí svítidla v případě poruchy

Použití: Univerzálně použitelná ve všech osvětlovacích systémech
K ochraně elektronických přístrojů, např. LED svítidel, proti přepětí

Technické údaje

Technické údaje

CO₂ stopa (GWP) od kolébky po bránu	0,026 kg CO₂e / 1 Kus
Dálková signalizace	Ne
Délka připojovacího kabelu	0,09 m
Doba odezvy	<25 ns
Integrované vstupní jištění	Ne
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	10 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	10 kA
Jmenovitý impulzní svodový proud (8/20 µs) [N-PE]	10 kA
LPZ	1→3
Max. nadproudová ochrana na straně sítě	16
Maximální rázový svodový proud (8/20 μs)	20 kA
Maximální rázový svodový proud (8/20 μs) [L-N]	20 kA
Maximální rázový svodový proud (8/20 μs) [N-PE]	20 kA
Maximální vstupní jištění	16 A
Nejvyšší trvalé napětí (L-N)	255 V
Nejvyšší trvalé napětí (N-PE)	255 V

Nejvyšší trvalé napětí AC	255 V
OBO_Jmenovitý zatěžovací proud (vstupní/výstupní svorka)	16 A
Ochranná úroveň [L-N]	≤1,3
Provedení pólů	1+N/PE
Provedení	1+NPE
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Rázový svodový proud (8/20 µs) [celkový]	20 kA
Rozměr	230V
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 2+3
SPD dle IEC 61643-1	Třída II + III
Stupeň krytí	IP20
Tvar sítě	ostatní
Zkušební třída typu 2	Ano
Zkušební třída typu 3	Ano
Způsob montáže	ostatní
