Přepěťová ochrana pro LED systémy ÜSM-20-230I1P+PE 1+N/PE | 255 | IP20

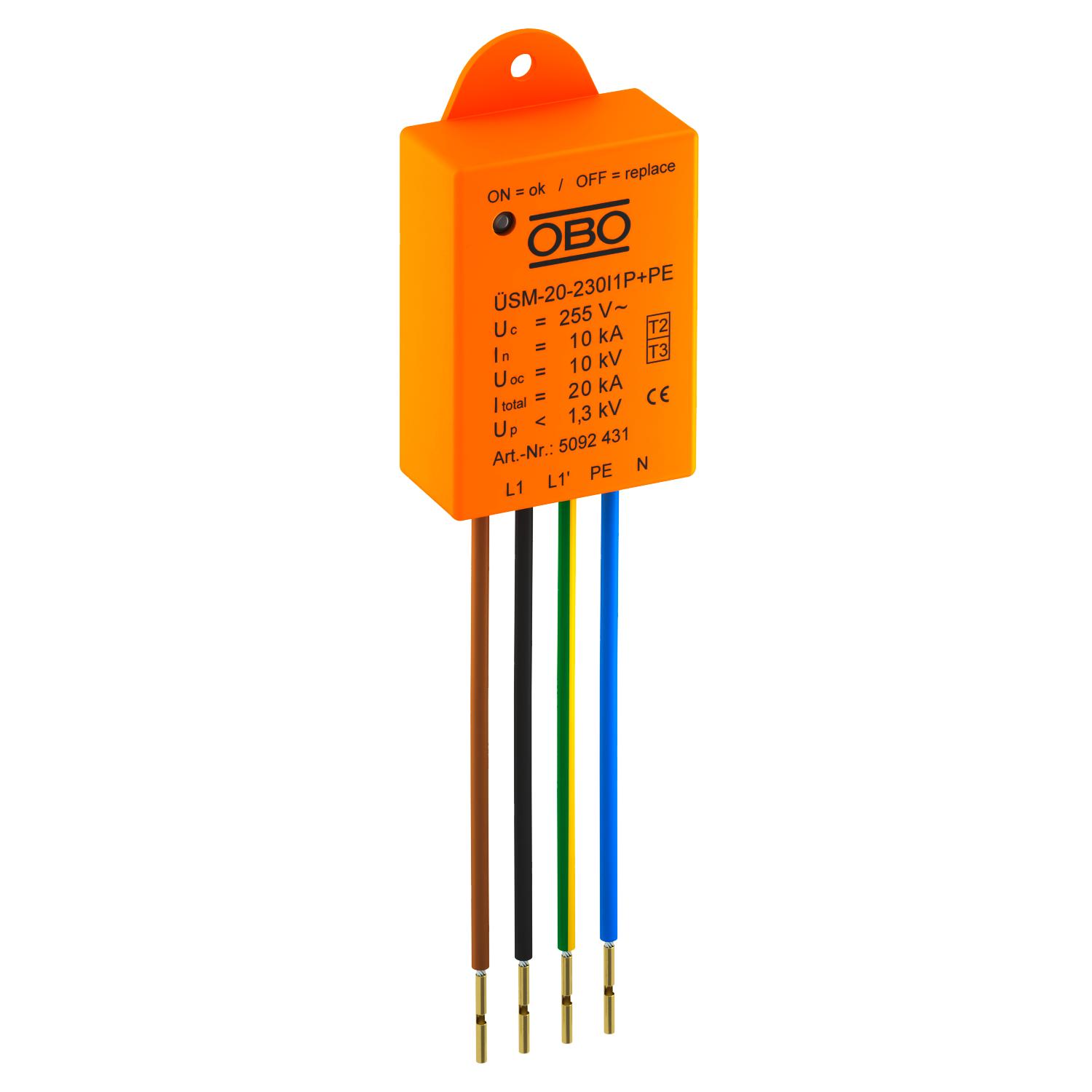

Přepěťová ochrana pro LED systémy ÜSM-20-230I1P+PE

Obj. č. 5092431 | EAN 4012196515400

Obj. č. / Typ	5092431 / ÜSM-20-230I1P+PE

Provedení pólů	1+N/PE

Nejvyšší trvalé napětí AC	255 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Modul ochrany proti přepětí typu 2 + 3 podle EN 61643-11 pro sítě 230/400 V.

Určen k ochraně LED osvětlení.

• S indikací funkčnosti a odpojováním okruhu zátěžového proudu při výpadku SPD
• Malé montážní rozměry pro montáž do připojovací skříně stožáru, resp. před řídicí modul

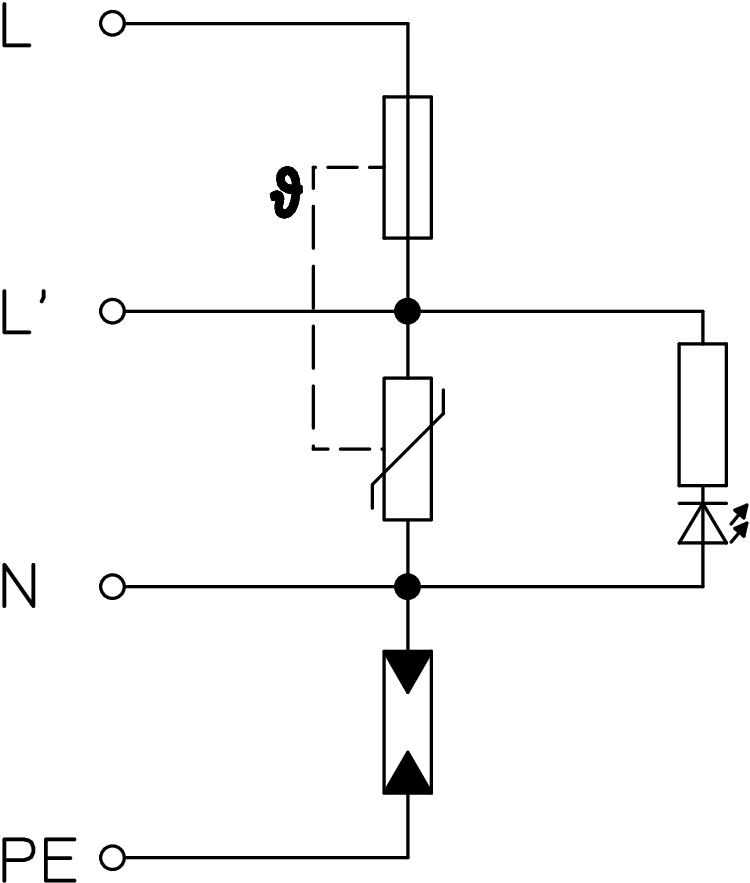

• Ochranné zapojení 1 + NPE se svodovou schopností max. 20 kA
• Omezení přepětí pod 1 300 V, resp. 1 000 V při 5 kA
• S odpojováním svítidla v případě poruchy nebo bez odpojování

Použití: V kabelových přechodových skříních, odbočných krabicích, kabelových kanálech i podlahových systémech
K ochraně elektronických přístrojů, např. LED svítidel, proti přepětí

Technické údaje

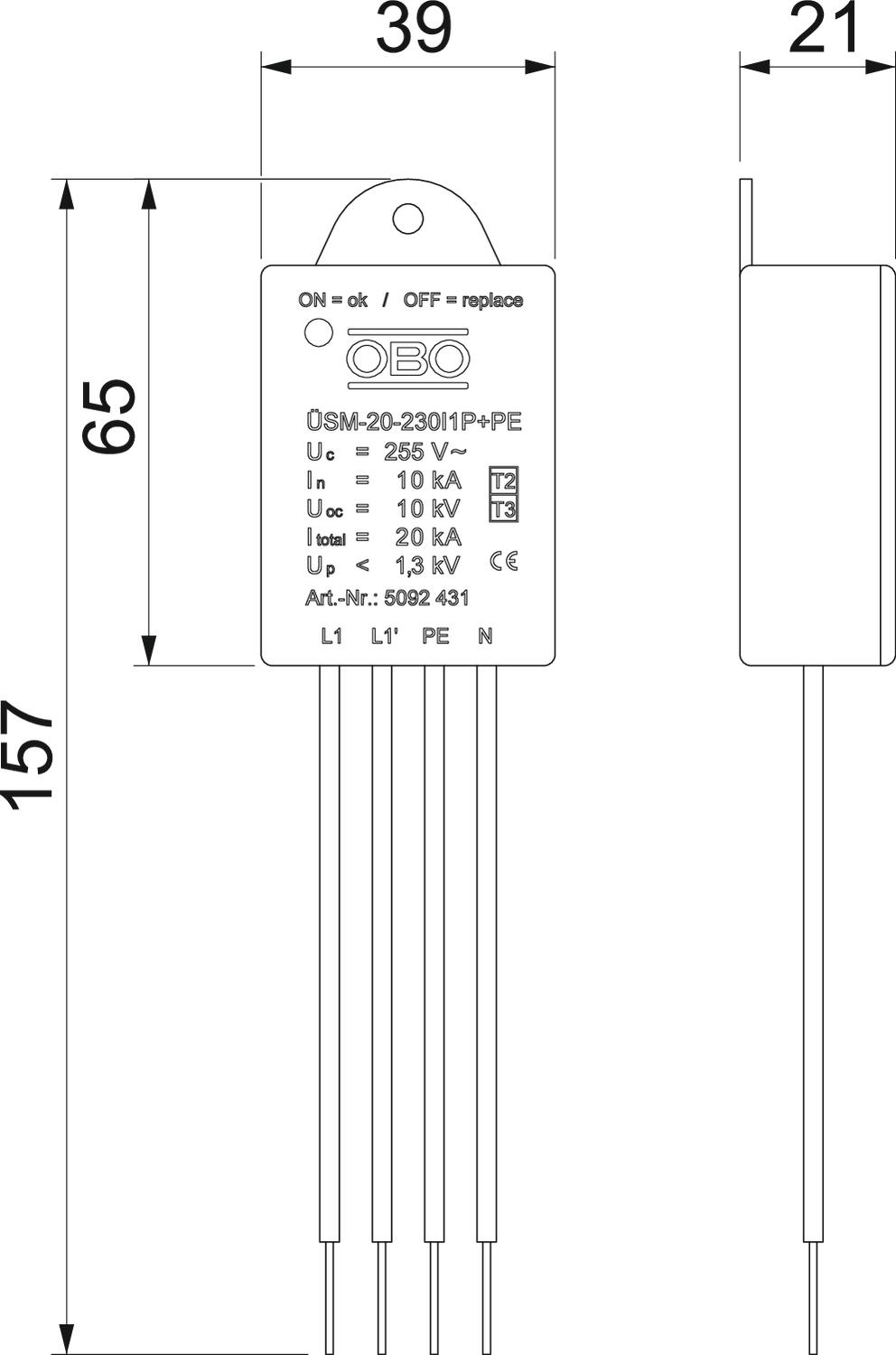

Rozměry

Délka	155 mm
Délka připojovacího kabelu	0,09 m
Doba odezvy	<25 ns
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	10 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	10 kA
Jmenovitý impulzní svodový proud (8/20 µs) [N-PE]	10 kA
LPZ	1→2
Max. nadproudová ochrana na straně sítě	16
Maximální rázový svodový proud (8/20 μs)	20 kA
Maximální rázový svodový proud (8/20 μs) [L-N]	10 kA
Maximální rázový svodový proud (8/20 μs) [N-PE]	10 kA
Maximální vstupní jištění	16 A
Nejvyšší trvalé napětí (L-N)	255 V
Nejvyšší trvalé napětí (N-PE)	255 V
Nejvyšší trvalé napětí AC	255 V
OBO_Jmenovitý zatěžovací proud (vstupní/výstupní svorka)	16 A

Ochranná úroveň [L-N]	≤1,3
Provedení pólů	1+N/PE
Provedení	1 pólový + NPE pro SK I
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Rázový svodový proud (8/20 µs) [celkový]	20 kA
Rozměr	230V
Signalizace na přístroji	Opticky
Šířka	40 mm
SPD dle EN 61643-11	Typ 2+3
SPD dle IEC 61643-1	Třída II + III
Společná ochranná úroveň [L-PE]	1,5 kV
Stupeň krytí	IP20
Výška	21 mm
Zkušební třída typu 2	Ano
Zkušební třída typu 3	Ano
Způsob montáže	ostatní
