Příchytka Klick-Snap 40 | 500 | 16 | 21,5

morepic-1

morepic-2

Příchytka Klick-Snap

Obj. č. 2148528 | EAN 4012195863830

Obj. č. / Typ

Hloubka vrtaného otvoru	40 mm

Mezní zatížení v betonu B25

Upínací rozsah D, min.

Upínací rozsah D, max.

Popis výrobku

Popis výrobku

S rozpěrnou hmoždinkou pro rychlou montáž v betonových stěnách a zdivu.

Hmoždinku nasuňte do otvoru až na dosednutí spodní hrany příchytky tak, aby se při zatlačení trubky příchytka samočinně uzavřela a obepnula kolem trubky.

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Bez obsahu halogenů	Ano
Hloubka vrtaného otvoru	40 mm
Materiál	Polyamid
Mezní zatížení v betonu B25	500 N
Provedení	uzavřený

Průměr vrtaného otvoru, min.	6 mm
Rozměr	16-21,5mm
Upínací rozsah D, max.	21,5 mm
Upínací rozsah D, min.	16 mm
Způsob upevnění	Zásuvné upevnění

Všechny typy

Všechny typy

Typ	Hloubka vrtaného otvoru	Mezní zatížení v betonu B25	Upínací rozsah D, min.	Upínací rozsah D, max.	Obj. č.	Množství	Nejm. prod. jedn.
1976 12-15	40 mm	190 N	12 mm	15,5 mm	2148501	Kus	100 Kus
1976 16-21	40 mm	500 N	16 mm	21,5 mm	2148528	Kus	100 Kus
1976 22-28	40 mm	500 N	22,5 mm	28,5 mm	2148536	Kus	100 Kus

Ke stažení

Datový list 1976 16-21 / 2148528 , 0.21MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

EU prohlášení o shodě 1976 16-21 / 2148528 , 0.15MB , pdf

REACH Prohlášení o shodě 1976 16-21 / 2148528 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě 1976 16-21 / 2148528 , 0.12MB , pdf

Stáhnout

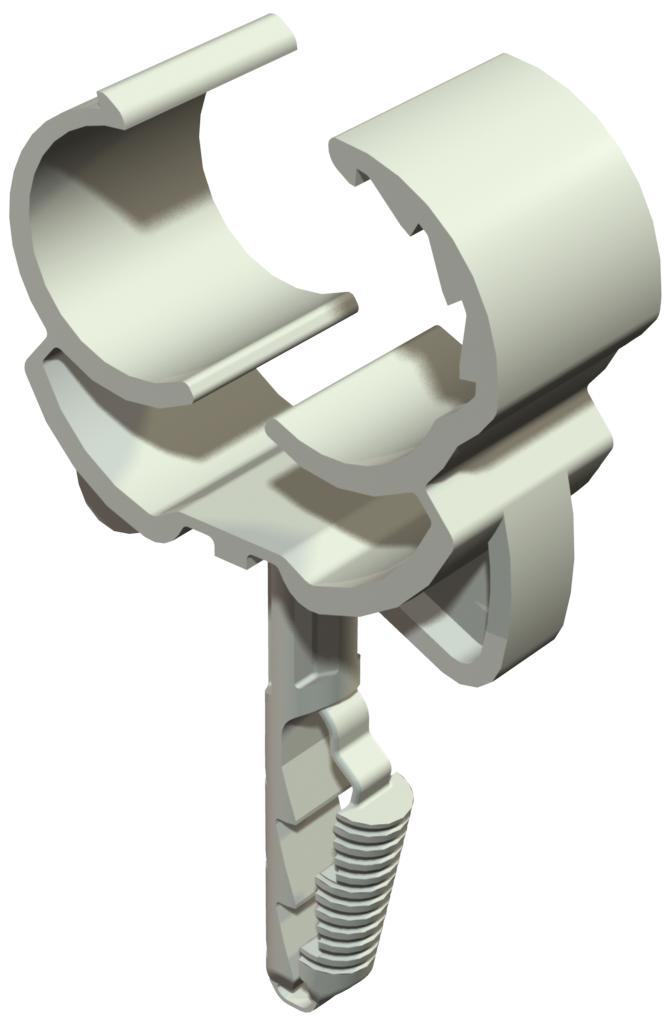

Výrobková grafika 1976 16-21 / 2148528, 35.33 kB, jpg

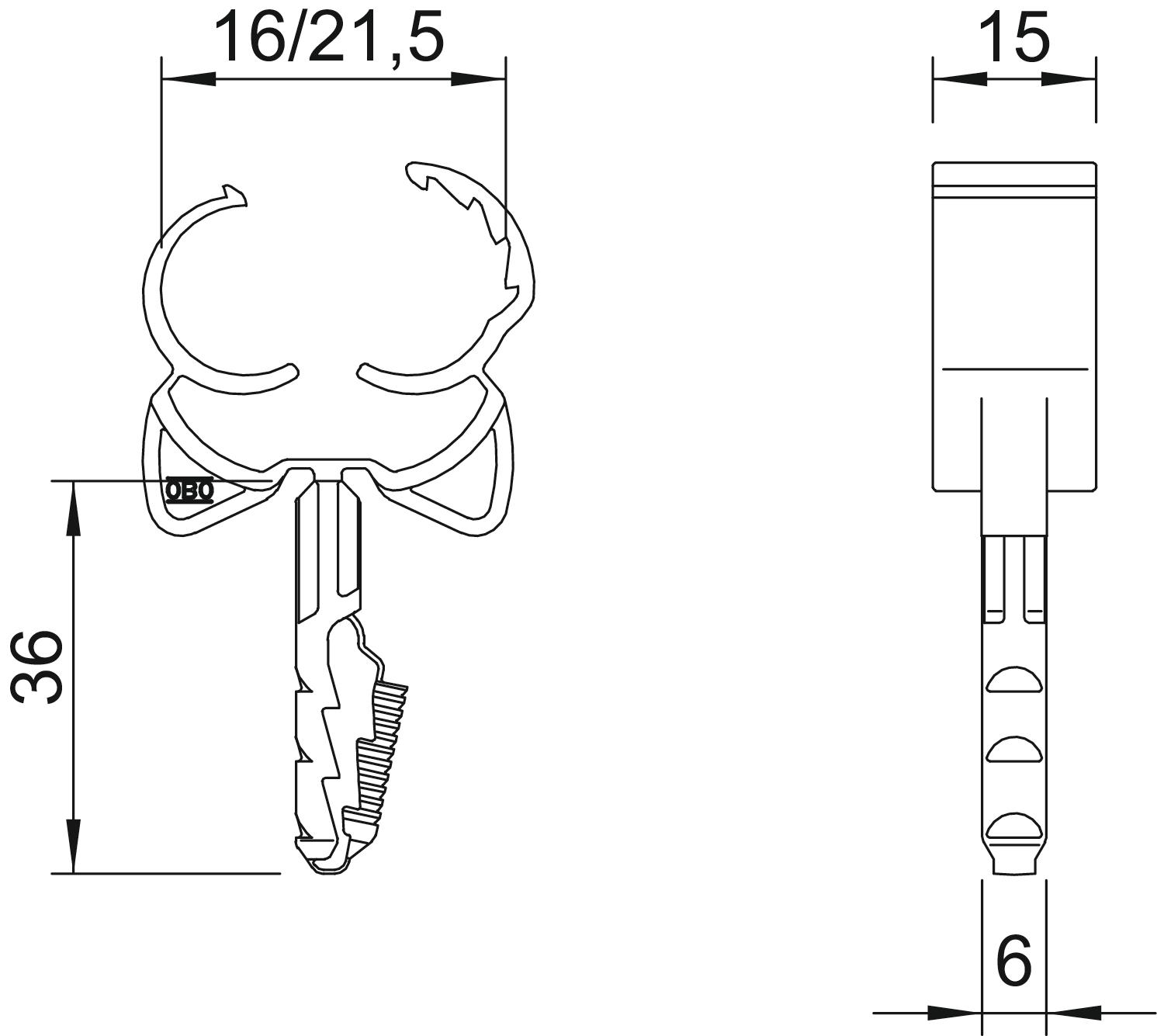

Rozměrový výkres 1976 16-21 / 2148528, 77.09 kB, jpg

1976 16-21 / 2148528
