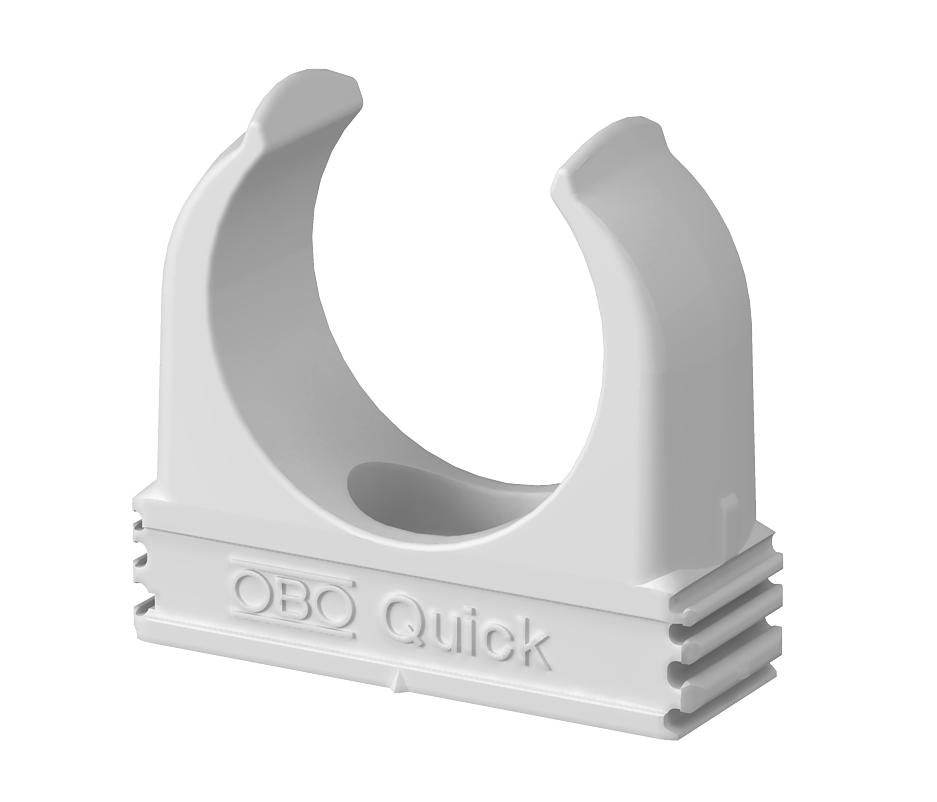

Příchytka Quick, odolná proti šíření plamene, bílá
Obj. č. 2149357 | EAN 4012195586036
- Popis výrobku
-
Popis výrobkuPříchytka na omítku odolná proti šíření plamene k upevnění metrických pancéřových trubek, lehkých a těžkých izolačních trubek a elektroinstalační trubky Quick-Pipe. Univerzální možnosti upevnění na stěnu a strop v interiéru a v chráněném venkovním prostoru. S podélným prolisem pro boční vyrovnání při montáži pomocí šroubu do dřeva nebo natloukací hmoždinky. Montáž trubek bez použití nástrojů. Řaditelné vedle sebe také s příchytkami OBO Multi-Quick nebo starQuick. Velikost M16 až M32 lze našroubovat na závit M6. Vzdálenost upevnění 50 až 60 cm, max. vytahovací hodnoty F při teplotě 20 °C viz tabulku.
-
- Technické údaje
-
Technické údaje

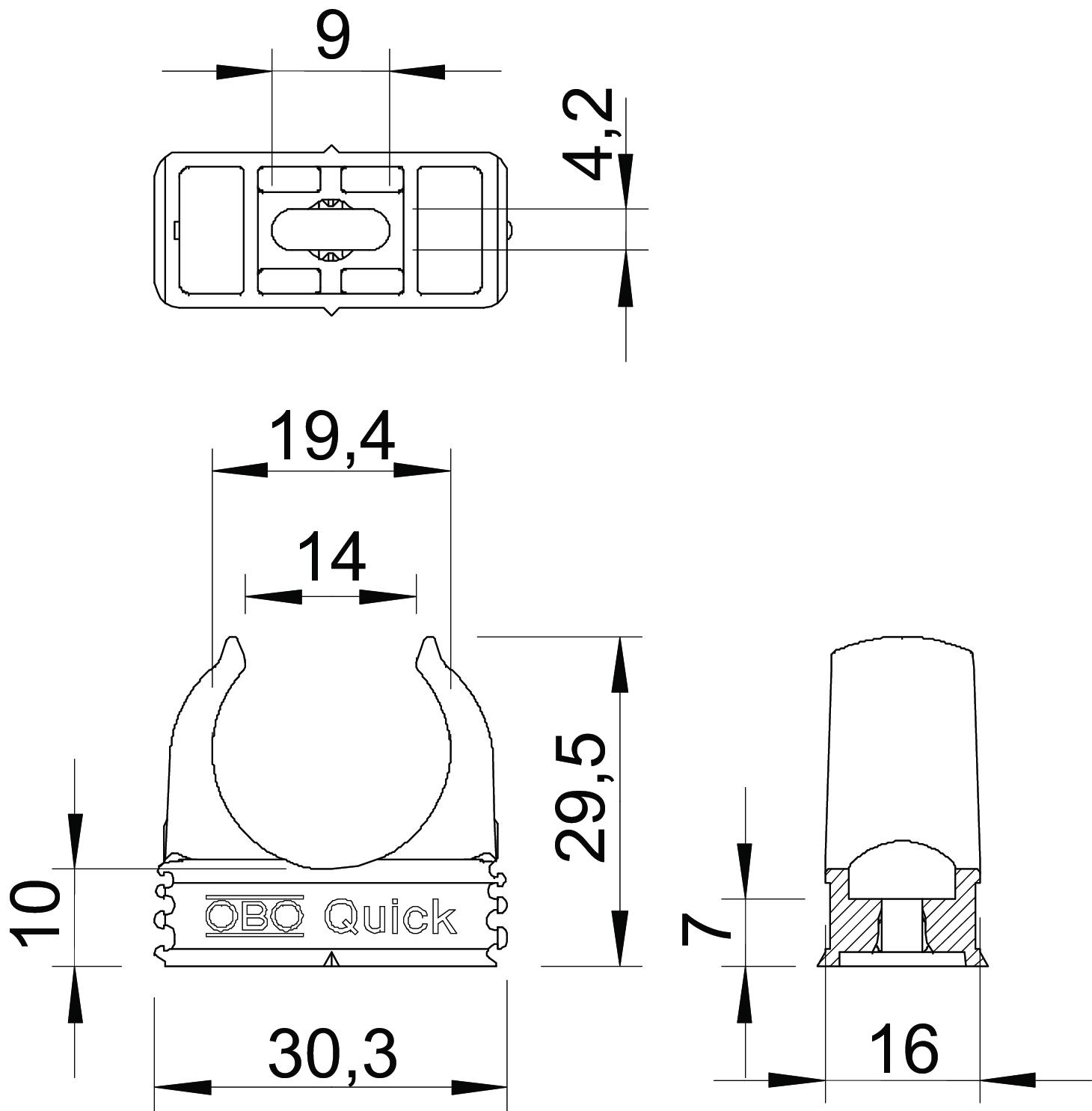

Barva čistě bílá; RAL 9010 Bez obsahu halogenů Ano Jmenovitá velikost / text M20 Materiál Polypropylén Možnost řazení Ano Odolná proti ultrafialovému záření Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 750 °C Počet kabelů/trubek 1 Rozměr M20 Rozměr e 9 mm Rozměr H 29,5 mm Rozměr h 10 mm Rozměr A 30,3 mm Rozměr B 16 mm Rozměr C 14 mm Rozměr D 19,4 mm Rozměr F 4,2 mm S vložkou Ne Upínací rozsah D, max. 20 mm Upínací rozsah D, min. 20 mm Vytahovací hodnoty 75 N Zavřeno Ne Způsob upevnění Otvor pro šroub - Všechny typy
- Ke stažení
-
Datový list 2955 F M20 RW / 2149357 , 0.24MB , pdfBrožura Quick Pipe , 1.41MB , pdfREACH Prohlášení o shodě 2955 F M20 RW / 2149357 , 0.12MB , pdfRoHS Prohlášení o shodě 2955 F M20 RW / 2149357 , 0.12MB , pdf
