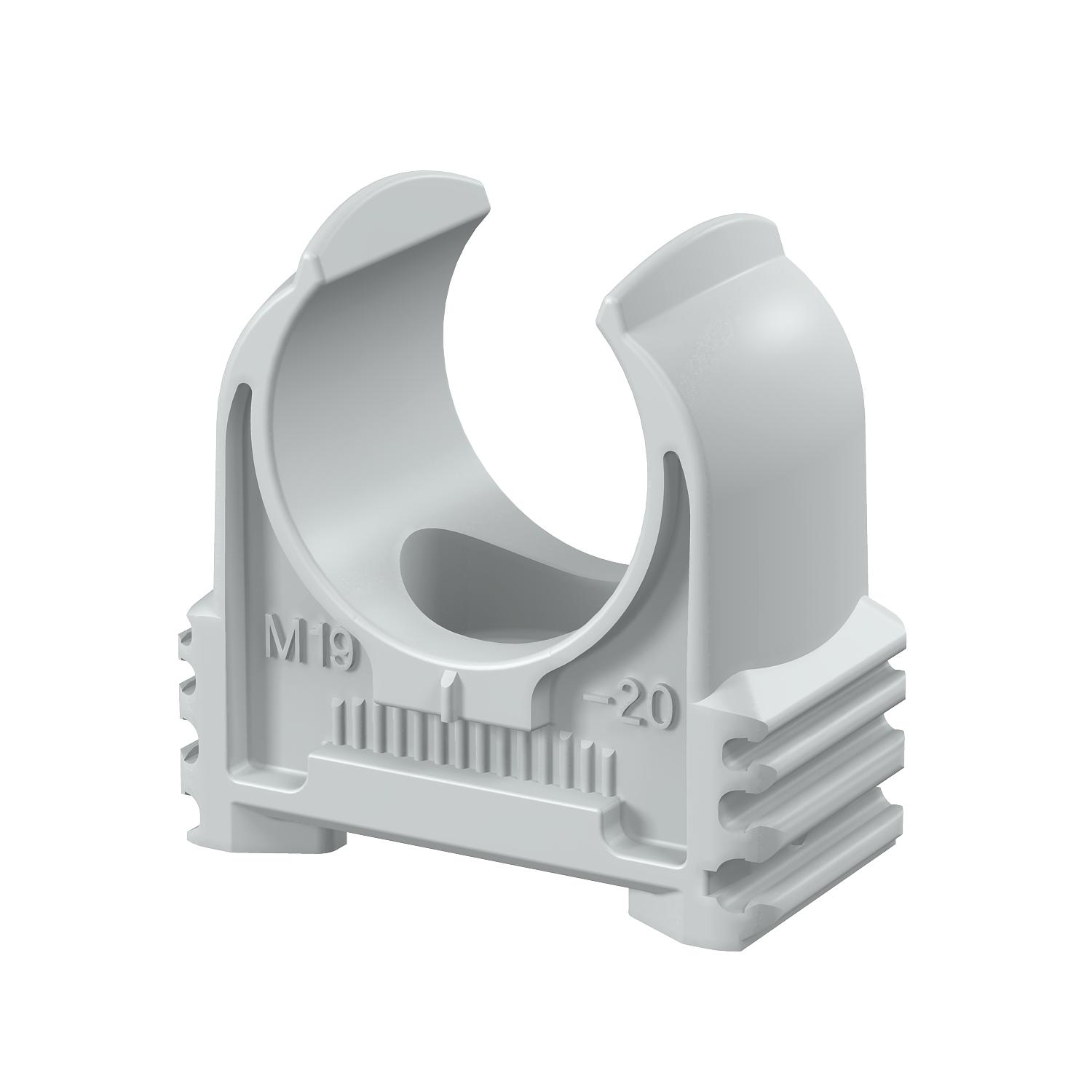

Příchytka Quick, pro násuvné hmoždinky, světle šedá M19-20

Příchytka Quick, pro násuvné hmoždinky, světle šedá

Obj. č. 2149710 | EAN 4012195931928

Obj. č. / Typ

Jmenovitá velikost / text

Popis výrobku

Popis výrobku

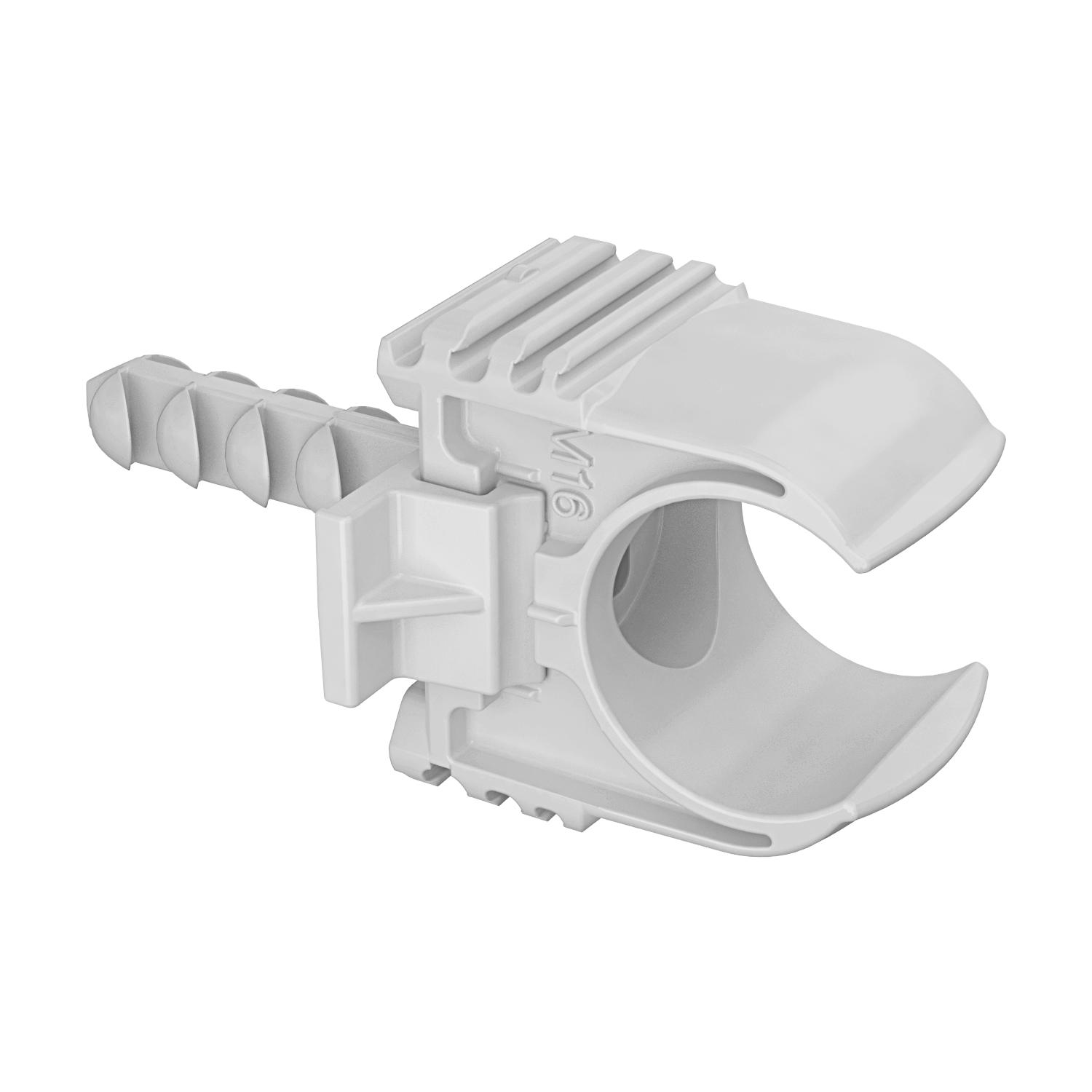

Příchytka na omítku k upevnění metrických pancéřových trubek, lehkých a těžkých izolačních trubek a elektroinstalační trubky Quick-Pipe. Univerzální možnosti upevnění na stěnu a strop v interiéru a v chráněném venkovním prostoru. S podélným prolisem pro boční vyrovnání při montáži pomocí šroubu do dřeva nebo natloukací hmoždinky. Montáž trubek bez použití nástrojů. Řaditelné vedle sebe také s příchytkami OBO Multi-Quick nebo starQuick. Velikost M16 až M32 lze našroubovat na závit M6. Vzdálenost upevnění 50 až 60 cm, max. vytahovací hodnoty F při teplotě 20 °C viz tabulku.

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Bez obsahu halogenů	Ano
Jmenovitá velikost / text	M19-20
Materiál	Akrylnitril-butadien-styrol
Možnost řazení	Ano
Odolná proti ultrafialovému záření	Ne
Počet kabelů/trubek	1
Rozměr	M19-20
Rozměr e	9 mm
Rozměr H	30 mm
Rozměr h	7 mm

Rozměr A	30,3 mm
Rozměr B	16 mm
Rozměr C	13,3 mm
Rozměr D	18,6 mm
Rozměr F	4,2 mm
S vložkou	Ne
Upínací rozsah D, max.	20 mm
Upínací rozsah D, min.	19 mm
Zavřeno	Ne
Způsob upevnění	Otvor pro šroub
