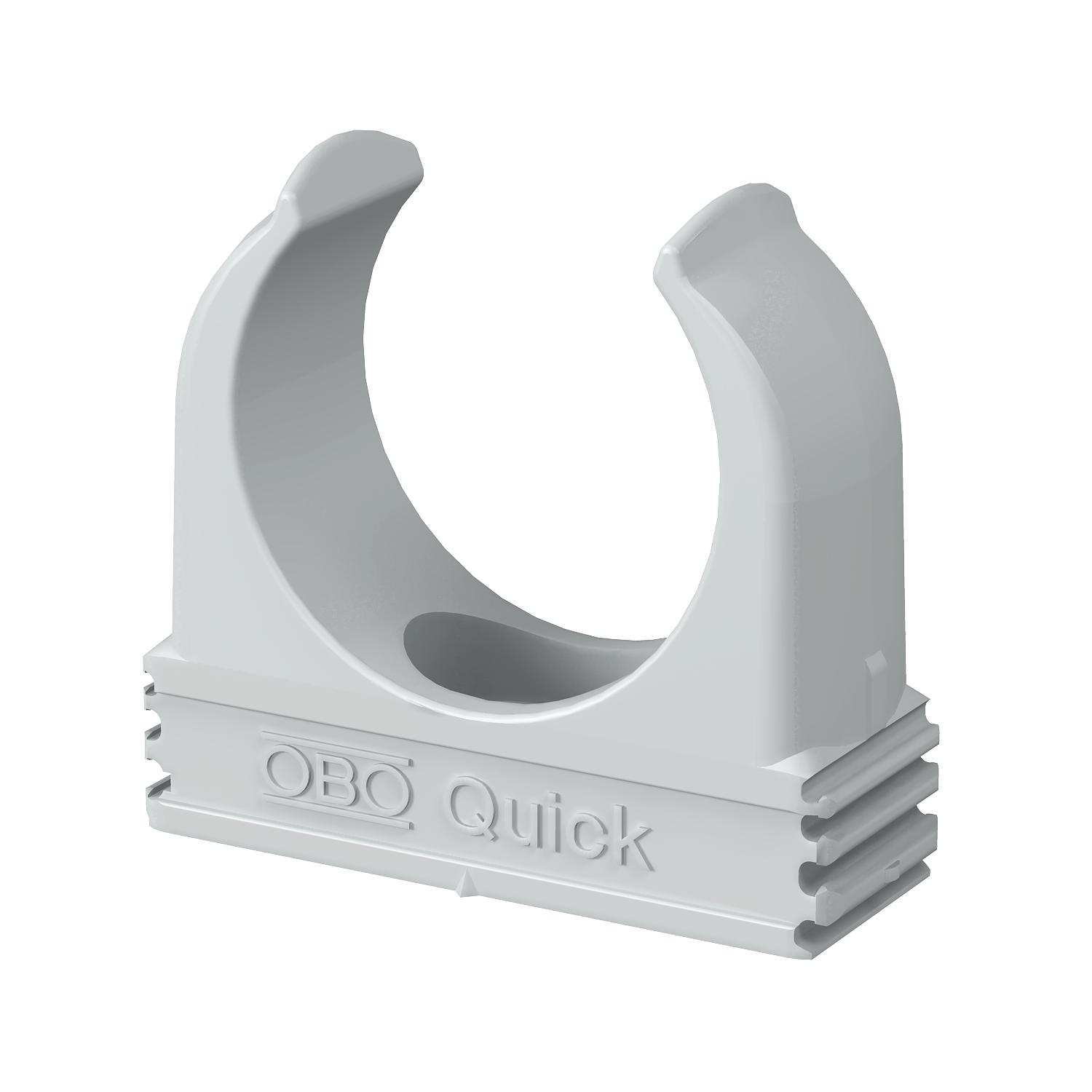

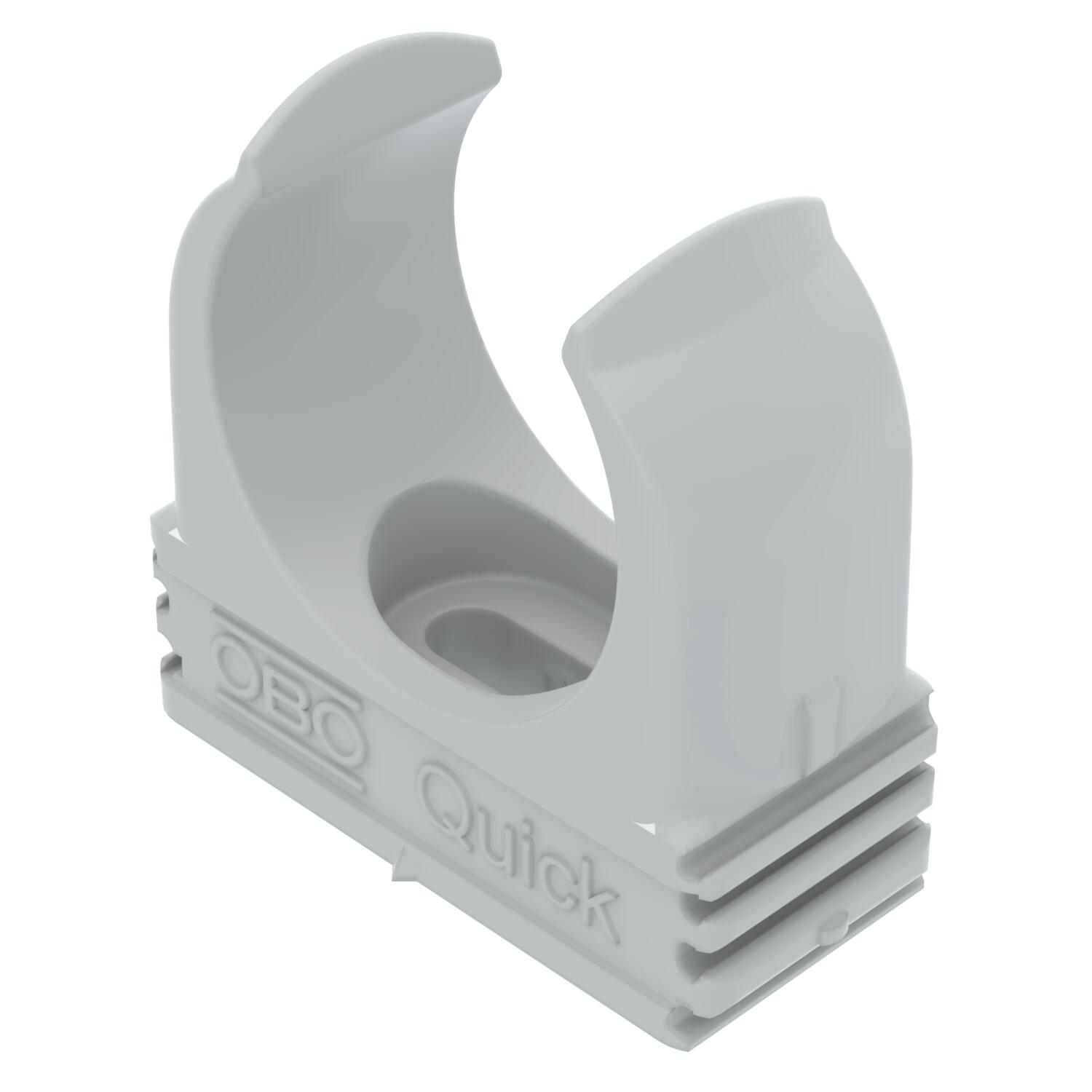

Příchytka Quick, světle šedá
Obj. č. 2149016 | EAN 4012195583998
- Popis výrobku
-
Popis výrobkuPříchytka na omítku k upevnění metrických pancéřových trubek, lehkých a těžkých izolačních trubek a elektroinstalační trubky Quick-Pipe. Univerzální možnosti upevnění na stěnu a strop v interiéru a v chráněném venkovním prostoru. S podélným prolisem pro boční vyrovnání při montáži pomocí šroubu do dřeva nebo natloukací hmoždinky. Montáž trubek bez použití nástrojů. Řaditelné vedle sebe také s příchytkami OBO Multi-Quick nebo starQuick. Velikost M16 až M32 lze našroubovat na závit M6. Vzdálenost upevnění 50 až 60 cm, max. vytahovací hodnoty F při teplotě 20 °C viz tabulku.
-
- Technické údaje
-
Technické údaje

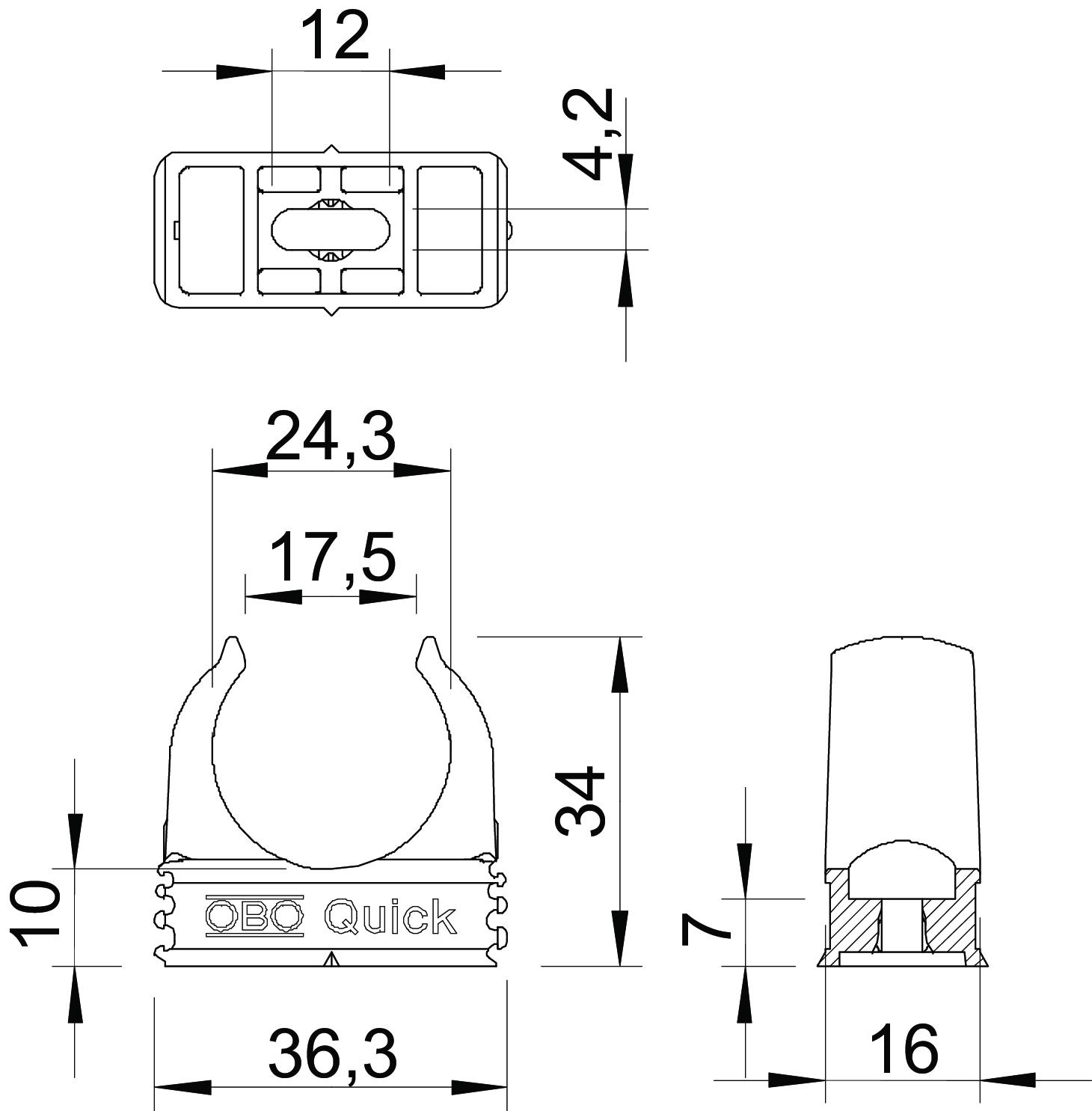

Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Jmenovitá velikost / text M25 Materiál Polypropylén Možnost řazení Ano Odolná proti ultrafialovému záření Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C Počet kabelů/trubek 1 Rozměr M25 Rozměr e 12 mm Rozměr H 34 mm Rozměr h 10 mm Rozměr A 36,3 mm Rozměr B 16 mm Rozměr C 17,5 mm Rozměr D 24,3 mm Rozměr F 4,2 mm S vložkou Ne Upínací rozsah D, max. 25 mm Upínací rozsah D, min. 25 mm Vytahovací hodnoty 100 N Zatížení na mezi pevnosti 0,1 kN Zavřeno Ne Způsob upevnění Otvor pro šroub - Všechny typy
- Ke stažení
-
Datový list 2955 M25 / 2149016 , 0.23MB , pdfBrožura Quick Pipe , 1.41MB , pdfREACH Prohlášení o shodě 2955 M25 / 2149016 , 0.12MB , pdfRoHS Prohlášení o shodě 2955 M25 / 2149016 , 0.13MB , pdfSchvalovací značka Povolení značky VDE pro příchytku Quick , 0.48MB , pdf
