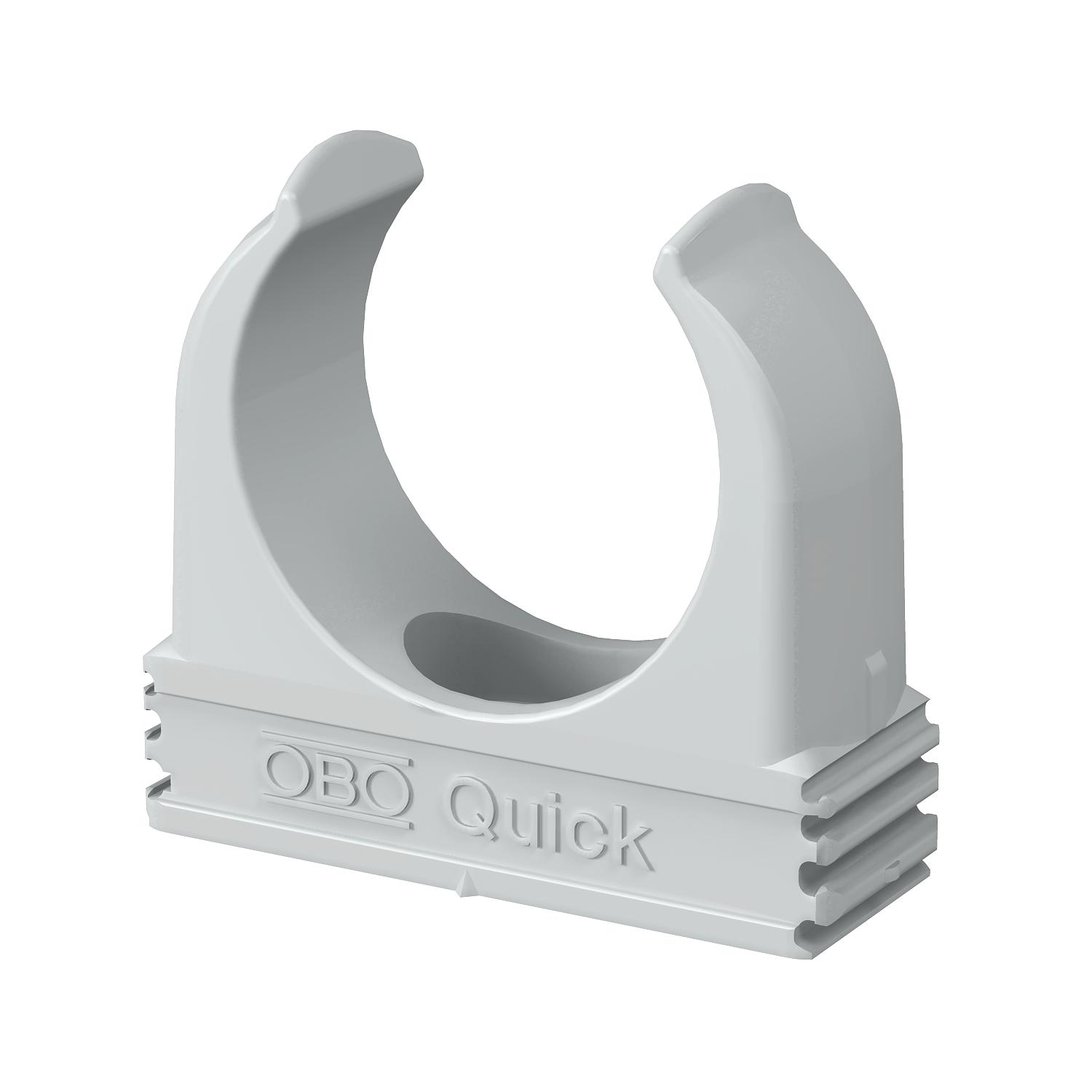

Příchytka Quick, světle šedá
Obj. č. 2149022 | EAN 4012195584056
- Popis výrobku
-
Popis výrobkuPříchytka na omítku k upevnění metrických pancéřových trubek, lehkých a těžkých izolačních trubek a elektroinstalační trubky Quick-Pipe. Univerzální možnosti upevnění na stěnu a strop v interiéru a v chráněném venkovním prostoru. S podélným prolisem pro boční vyrovnání při montáži pomocí šroubu do dřeva nebo natloukací hmoždinky. Montáž trubek bez použití nástrojů. Řaditelné vedle sebe také s příchytkami OBO Multi-Quick nebo starQuick. Velikost M16 až M32 lze našroubovat na závit M6. Vzdálenost upevnění 50 až 60 cm, max. vytahovací hodnoty F při teplotě 20 °C viz tabulku.
-
- Technické údaje
-
Technické údaje

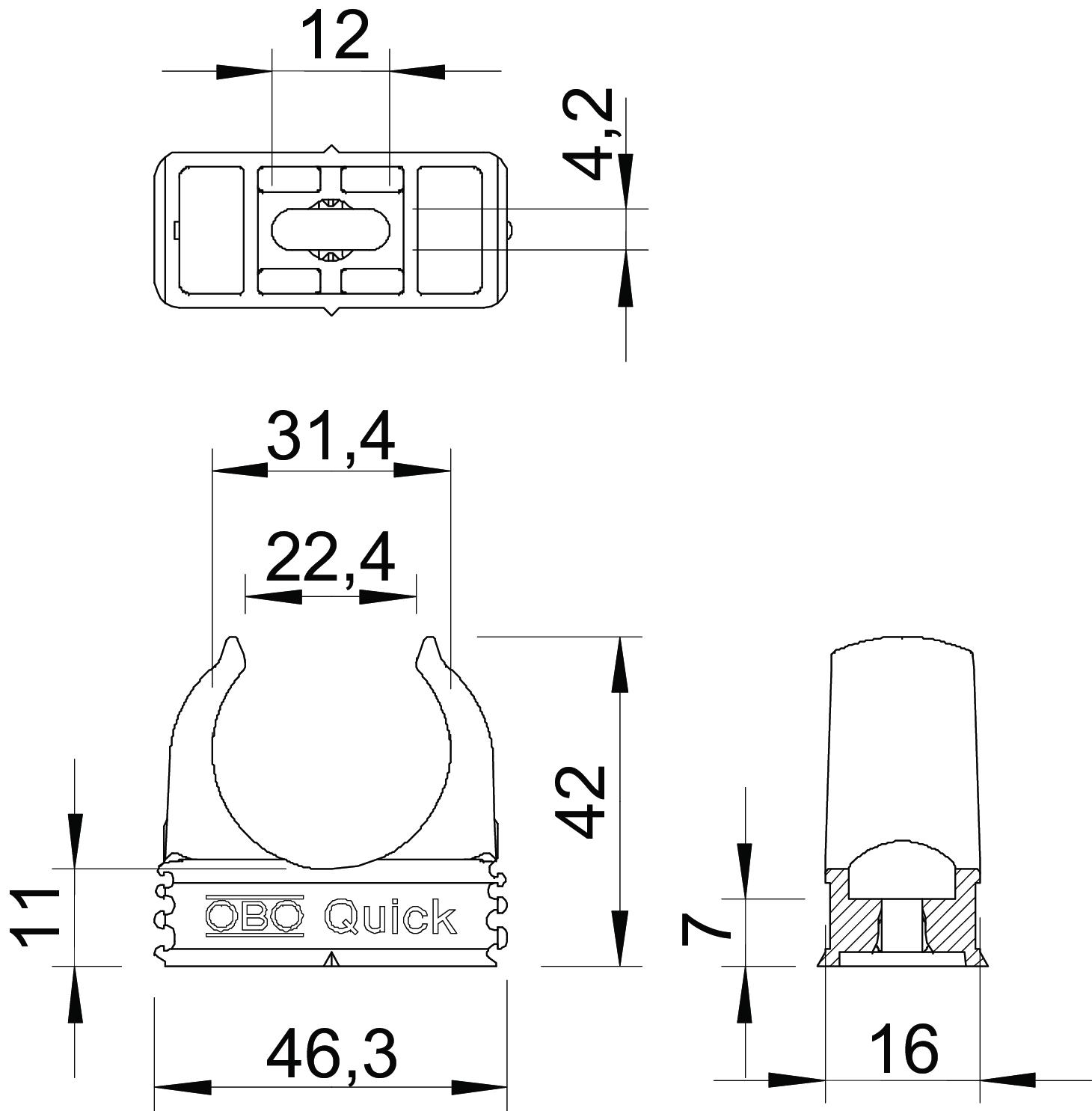

Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Jmenovitá velikost / text M32 Materiál Polypropylén Možnost řazení Ano Odolná proti ultrafialovému záření Ne Počet kabelů/trubek 1 Rozměr M32 Rozměr e 12 mm Rozměr h 11 mm Rozměr H 42 mm Rozměr A 46,3 mm Rozměr B 16 mm Rozměr C 22,4 mm Rozměr D 31,4 mm Rozměr F 4,2 mm S vložkou Ne Upínací rozsah D, max. 32 mm Upínací rozsah D, min. 32 mm Vytahovací hodnoty 100 N Zatížení na mezi pevnosti 0,12 kN Zavřeno Ne Způsob upevnění Otvor pro šroub - Všechny typy
- Ke stažení
-
Datový list 2955 M32 / 2149022 , 0.21MB , pdfBrožura Quick Pipe , 1.41MB , pdfREACH Prohlášení o shodě 2955 M32 / 2149022 , 0.12MB , pdfRoHS Prohlášení o shodě 2955 M32 / 2149022 , 0.13MB , pdfSchvalovací značka Povolení značky VDE pro příchytku Quick , 0.48MB , pdf
