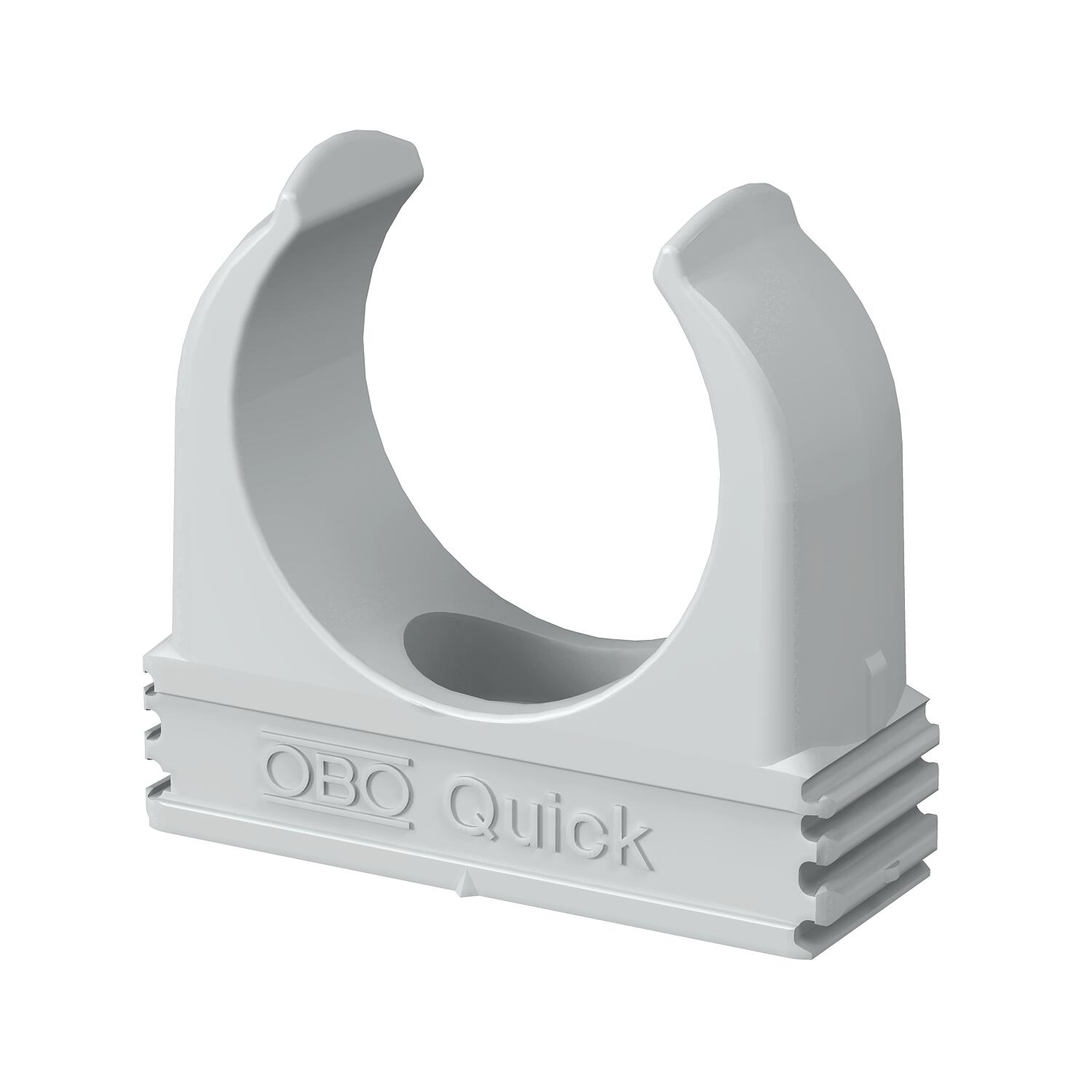

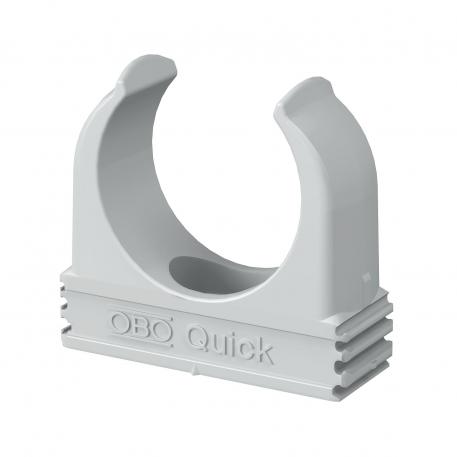

Příchytka Quick, světle šedá
Obj. č. 2149028 | EAN 4012195584292
- Popis výrobku
-
Popis výrobkuPříchytka na omítku k upevnění metrických pancéřových trubek, lehkých a těžkých izolačních trubek a elektroinstalační trubky Quick-Pipe. Univerzální možnosti upevnění na stěnu a strop v interiéru a v chráněném venkovním prostoru. S podélným prolisem pro boční vyrovnání při montáži pomocí šroubu do dřeva nebo natloukací hmoždinky. Montáž trubek bez použití nástrojů. Řaditelné vedle sebe také s příchytkami OBO Multi-Quick nebo starQuick. Velikost M16 až M32 lze našroubovat na závit M6. Vzdálenost upevnění 50 až 60 cm, max. vytahovací hodnoty F při teplotě 20 °C viz tabulku.
-
- Technické údaje
-
Technické údaje

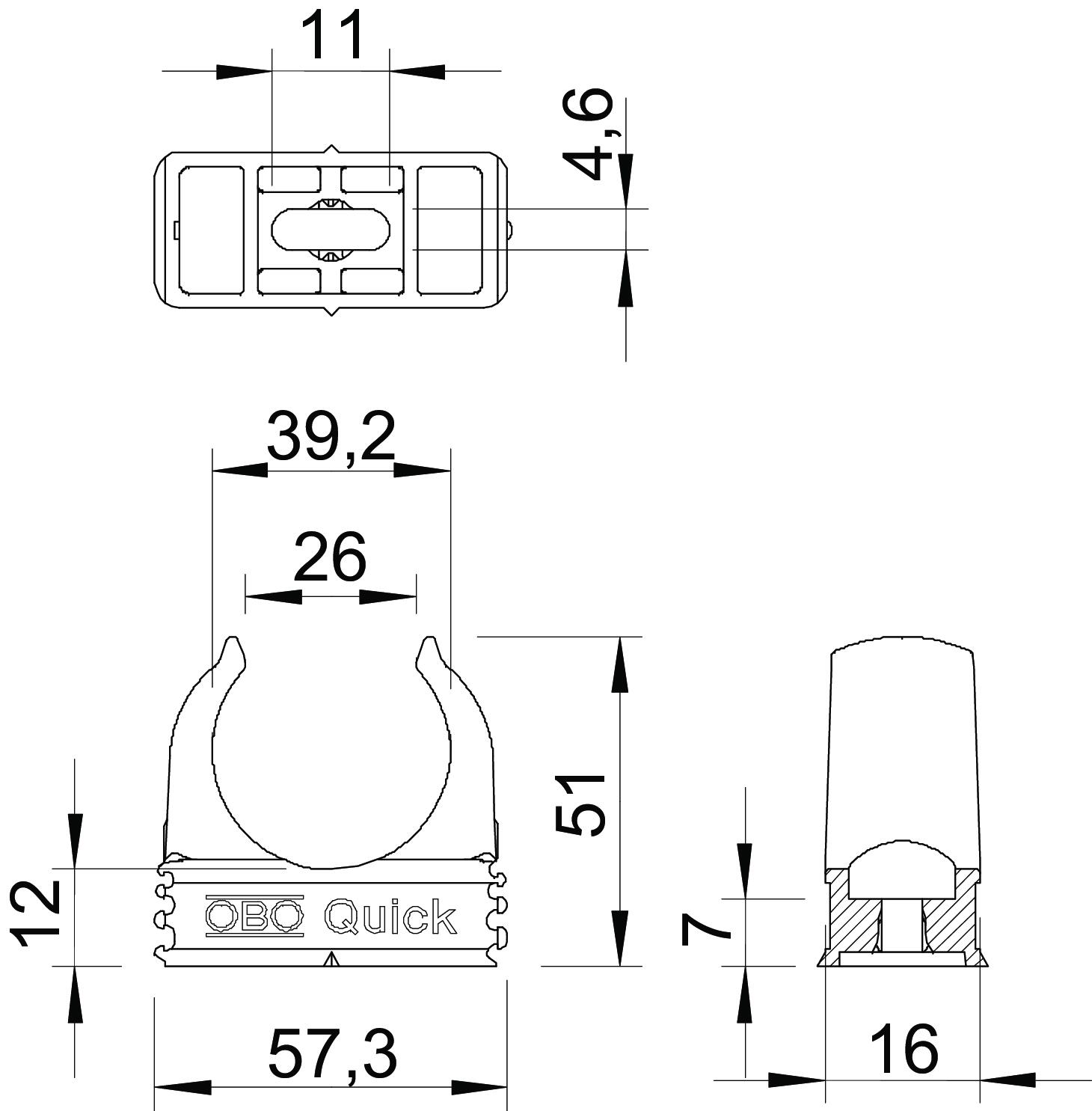

Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Jmenovitá velikost / text M40 Materiál Polypropylén Možnost řazení Ano Odolná proti ultrafialovému záření Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C Počet kabelů/trubek 1 Rozměr M40 Rozměr e 11 mm Rozměr h 12 mm Rozměr H 51 mm Rozměr A 57,3 mm Rozměr B 16 mm Rozměr C 26 mm Rozměr D 39,2 mm Rozměr F 4,6 mm S vložkou Ne Upínací rozsah D, max. 40 mm Upínací rozsah D, min. 40 mm Vytahovací hodnoty 110 N Zatížení na mezi pevnosti 0,14 kN Zavřeno Ne Způsob upevnění Otvor pro šroub - Všechny typy
- Ke stažení
-
Datový list 2955 M40 / 2149028 , 0.22MB , pdfBrožura Quick Pipe , 1.41MB , pdfEU prohlášení o shodě 2955 M40 / 2149028 , 0.13MB , pdfREACH Prohlášení o shodě 2955 M40 / 2149028 , 0.12MB , pdfRoHS Prohlášení o shodě 2955 M40 / 2149028 , 0.13MB , pdfSchvalovací značka Povolení značky VDE pro příchytku Quick , 0.48MB , pdf
