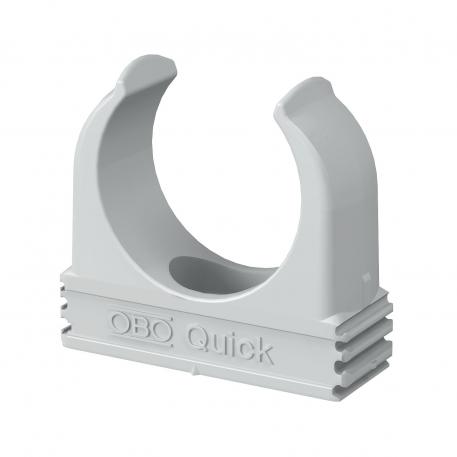

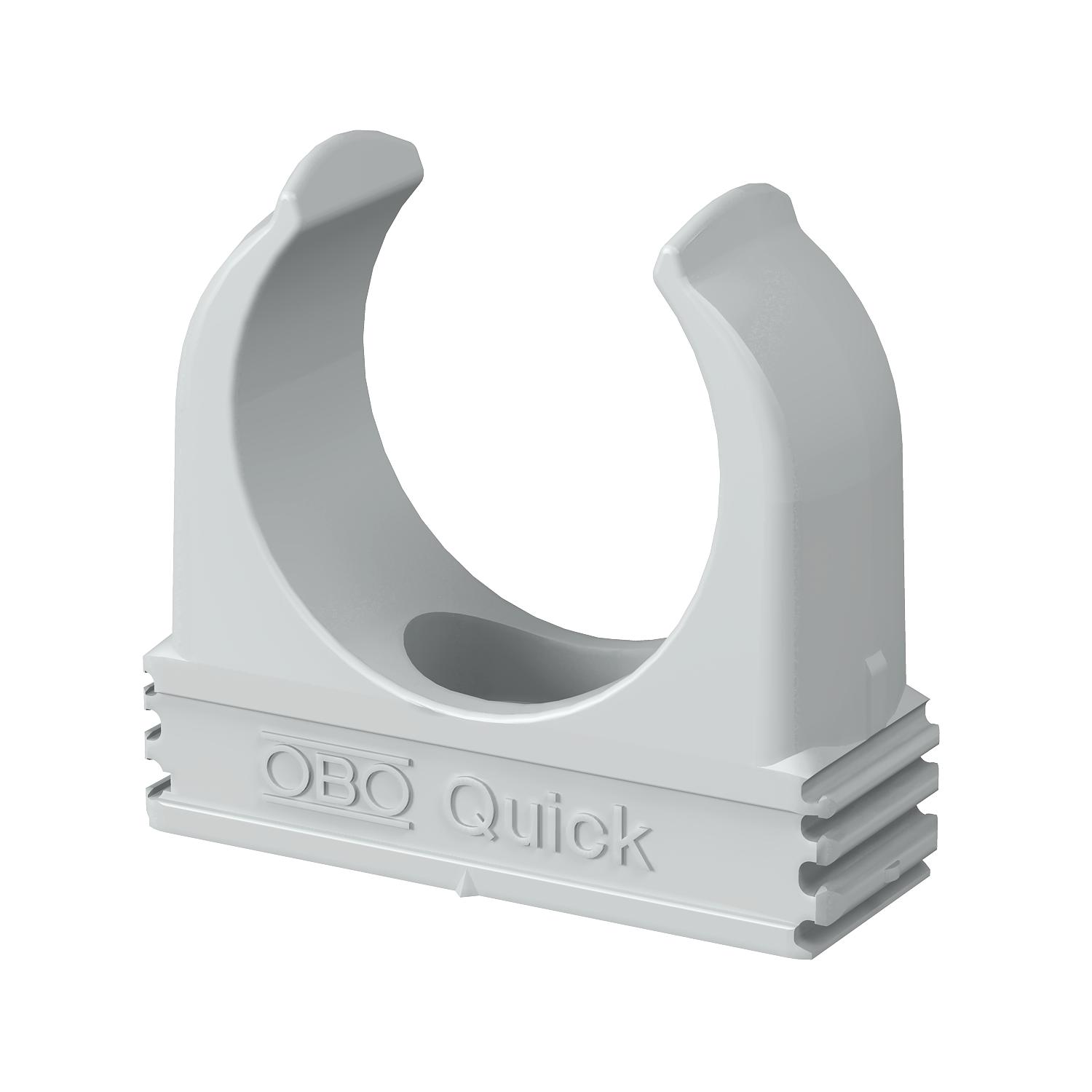

Příchytka Quick, světle šedá
Obj. č. 2149040 | EAN 4012195588252
- Popis výrobku
-
Popis výrobkuPříchytka na omítku k upevnění metrických pancéřových trubek, lehkých a těžkých izolačních trubek a elektroinstalační trubky Quick-Pipe. Univerzální možnosti upevnění na stěnu a strop v interiéru a v chráněném venkovním prostoru. S podélným prolisem pro boční vyrovnání při montáži pomocí šroubu do dřeva nebo natloukací hmoždinky. Montáž trubek bez použití nástrojů. Řaditelné vedle sebe také s příchytkami OBO Multi-Quick nebo starQuick. Velikost M16 až M32 lze našroubovat na závit M6. Vzdálenost upevnění 50 až 60 cm, max. vytahovací hodnoty F při teplotě 20 °C viz tabulku.
-
- Technické údaje
-
Technické údaje

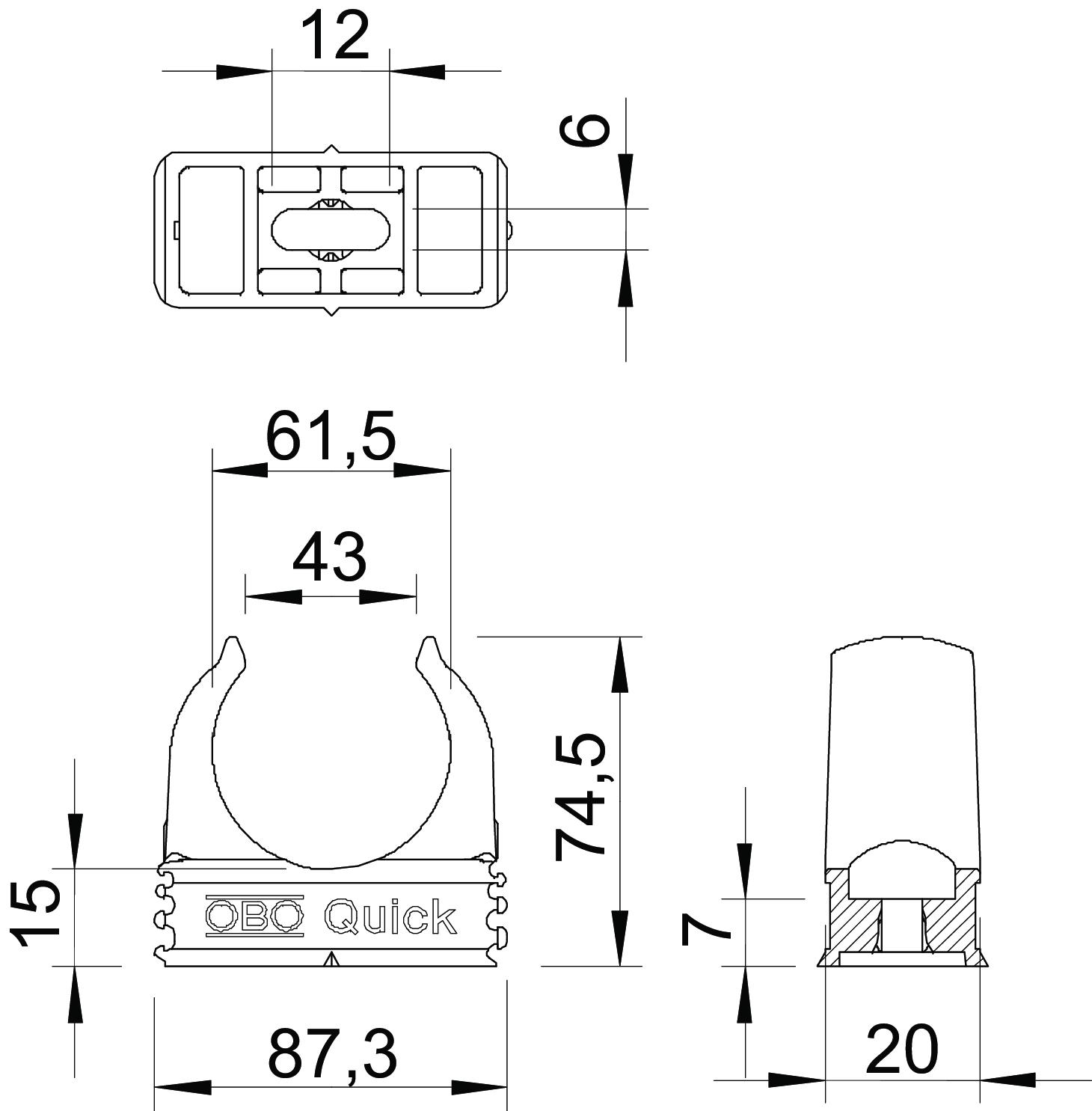

Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Jmenovitá velikost / text M63 Materiál Polypropylén Možnost řazení Ano Odolná proti ultrafialovému záření Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C Počet kabelů/trubek 1 Rozměr M63 Rozměr e 12 mm Rozměr h 15 mm Rozměr H 74,5 mm Rozměr A 87,3 mm Rozměr B 20 mm Rozměr C 43 mm Rozměr D 61,5 mm Rozměr F 6 mm S vložkou Ne Upínací rozsah D, max. 63 mm Upínací rozsah D, min. 63 mm Vytahovací hodnoty 175 N Zatížení na mezi pevnosti 0,23 kN Zavřeno Ne Způsob upevnění Otvor pro šroub - Všechny typy
- Ke stažení
-
Datový list 2955 M63 / 2149040 , 0.23MB , pdfBrožura Quick Pipe , 1.41MB , pdfREACH Prohlášení o shodě 2955 M63 / 2149040 , 0.12MB , pdfRoHS Prohlášení o shodě 2955 M63 / 2149040 , 0.13MB , pdfSchvalovací značka Povolení značky VDE pro příchytku Quick , 0.48MB , pdf
