Přípojnice potenciálového vyrovnání BigBar pro aplikace v průmyslu 246 | 40 | 5 | 5 |

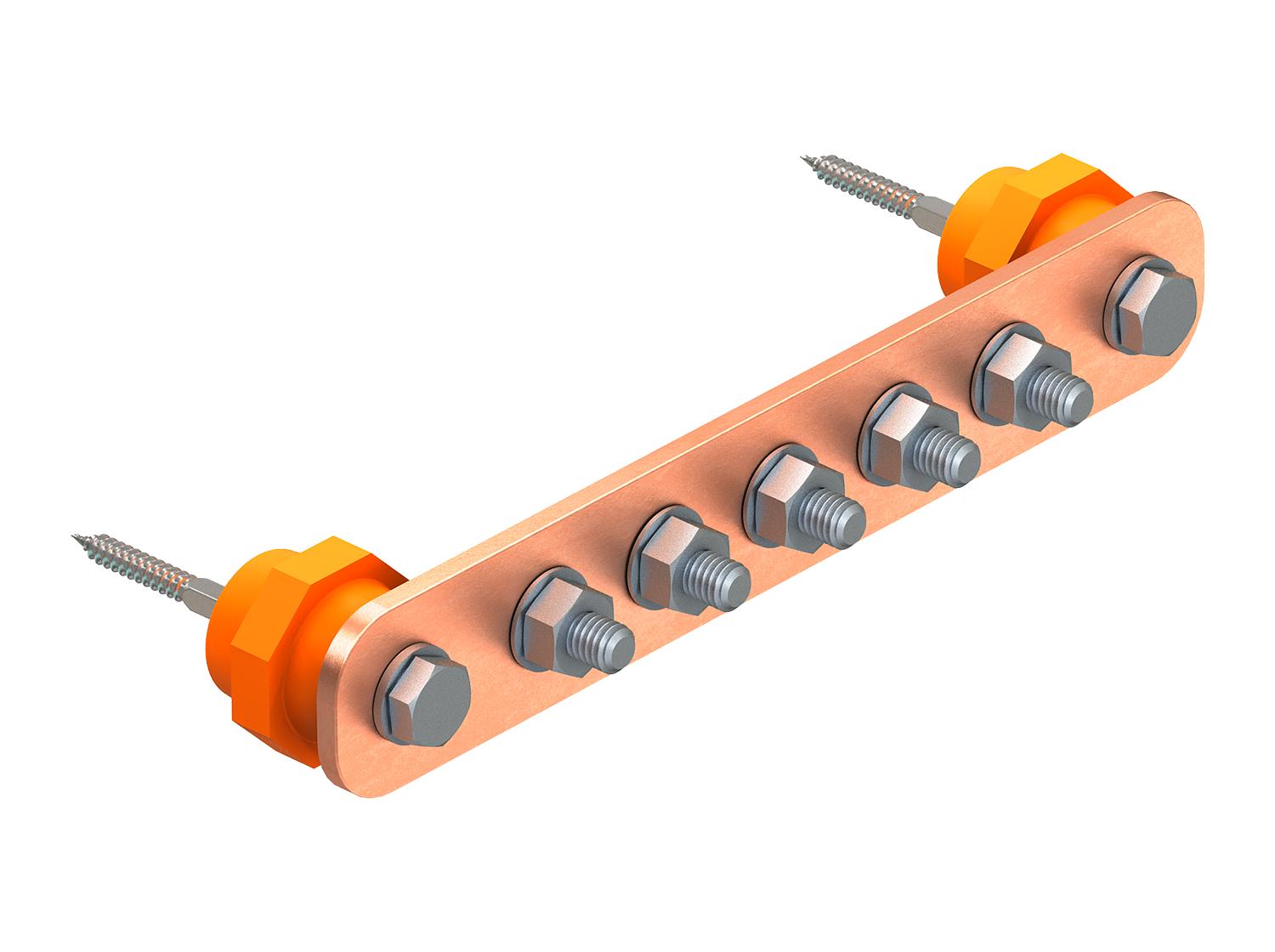

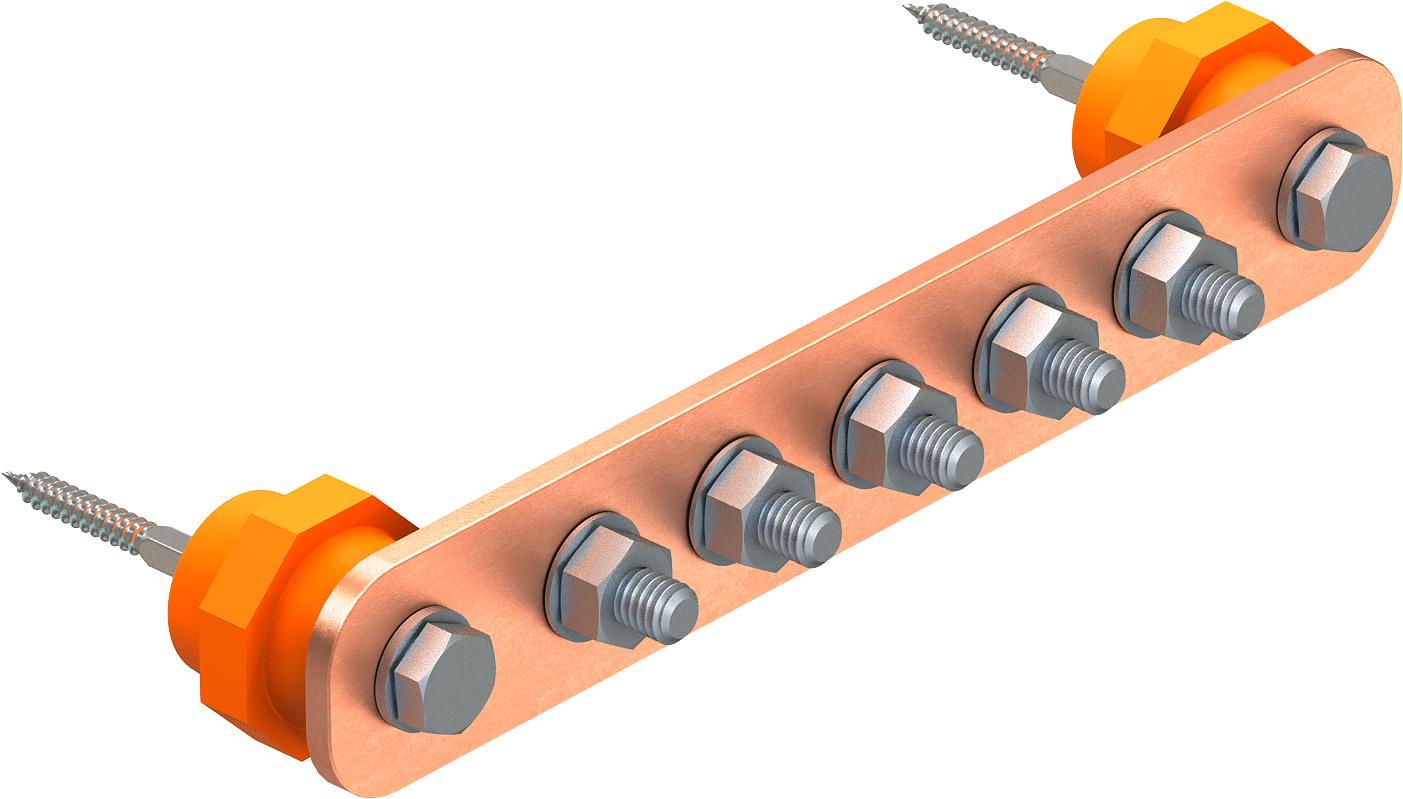

Přípojnice potenciálového vyrovnání BigBar pro aplikace v průmyslu

Obj. č. 5015830 | EAN 4012195002253

Obj. č. / Typ

Délka

Šířka	40 mm

Výška

Počet přípojek

Popis výrobku

Popis výrobku

• Hlavní přípojnice pro vyrovnání potenciálů podle ČSN 33 2000-4-41 / -5-54 a vyrovnání potenciálů v ochraně před bleskem podle EN 62305 (DIN VDE 0185-305)

• Izolační podstavce
• Rychlá a jednoduchá montáž přívodních vedení ke kontaktní liště pomocí vratových šroubů M10
• Kompletní, včetně hmoždinek a šroubů pro montáž na stěnu
• S pružnou podložkou (DIN 137) k zajištění šroubů vůči samovolnému uvolnění (požadováno např. v průmyslu a v prostředí s nebezpečím výbuchu)

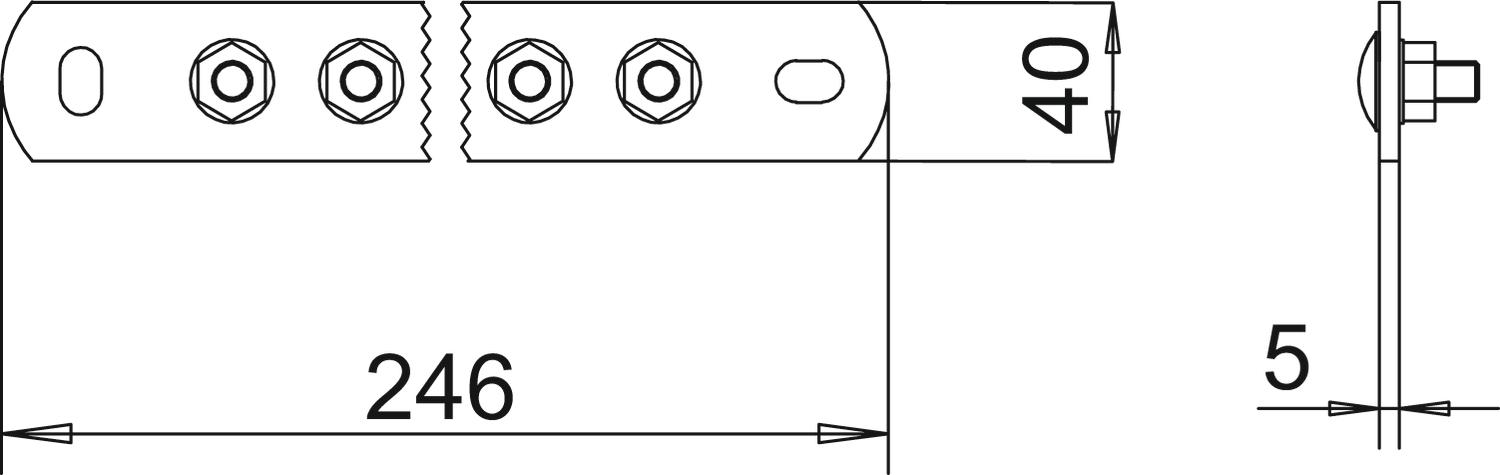

Technické údaje

Technické údaje

Celkový počet přípojek pro kruhové vodiče	5
Délka	246 mm
Izolátor	Ano
Konstrukce	Fixní konstrukce
Materiál	Měď
Materiál kontaktní lišty	Měď
Materiál svorky	Měď

Počet přípojek	5
Provedení	jen svorka
Rozměr	5xM10
Schopnost vést bleskový proud	H/100 kA
Šířka	40 mm
Výška	5 mm

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Počet přípojek	Obj. č.	Množství	Nejm. prod. jedn.
1802 5 CU	246 mm	40 mm	5 mm	5	5015830	Kus	1 Kus
1802 6 CU	278,5 mm	40 mm	5 mm	6	5015832	Kus	1 Kus
1802 8 CU	343,5 mm	40 mm	5 mm	8	5015836	Kus	1 Kus
1802 10 CU	408,5 mm	40 mm	5 mm	10	5015842	Kus	1 Kus
1802 12 CU	473,5 mm	40 mm	5 mm	12	5015844	Kus	1 Kus
1802 14 CU	538,5 mm	40 mm	5 mm	14	5015847	Kus	1 Kus
1802 20 CU	733,5 mm	40 mm	5 mm	20	5015849	Kus	1 Kus
1802 DC 5+1 CU	505 mm	40 mm	85 mm	6	5015870	Kus	1 Kus
1802 DC 5+5 CU	605 mm	40 mm	85 mm	10	5015874	Kus	1 Kus
