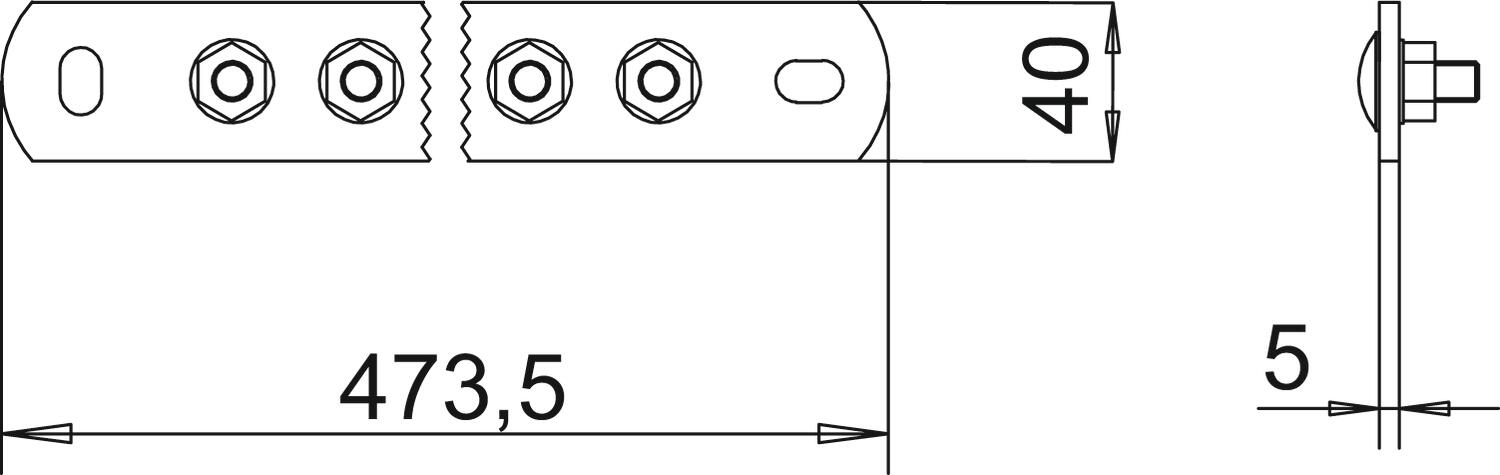

Přípojnice potenciálového vyrovnání BigBar pro aplikace v průmyslu 473,5 | 40 | 5 | 12 |

Přípojnice potenciálového vyrovnání BigBar pro aplikace v průmyslu

Obj. č. 5015844 | EAN 4012195699354

Obj. č. / Typ

Délka

Šířka	40 mm

Výška

Počet přípojek

Popis výrobku

Popis výrobku

• Hlavní přípojnice pro vyrovnání potenciálů podle ČSN 33 2000-4-41 / -5-54 a vyrovnání potenciálů v ochraně před bleskem podle EN 62305 (DIN VDE 0185-305)

• Izolační podstavce
• Rychlá a jednoduchá montáž přívodních vedení ke kontaktní liště pomocí vratových šroubů M10
• Kompletní, včetně hmoždinek a šroubů pro montáž na stěnu
• S pružnou podložkou (DIN 137) k zajištění šroubů vůči samovolnému uvolnění (požadováno např. v průmyslu a v prostředí s nebezpečím výbuchu)

Technické údaje

Technické údaje

Celkový počet přípojek pro kruhové vodiče	12
Délka	473,5 mm
Izolátor	Ano
Konstrukce	Fixní konstrukce
Materiál	Měď
Materiál kontaktní lišty	Měď
Materiál svorky	Měď

Počet přípojek	12
Provedení	jen svorka
Rozměr	12xM10
Schopnost vést bleskový proud	H/100 kA
Šířka	40 mm
Výška	5 mm

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Počet přípojek	Obj. č.	Množství	Nejm. prod. jedn.
1802 5 CU	246 mm	40 mm	5 mm	5	5015830	Kus	1 Kus
1802 6 CU	278,5 mm	40 mm	5 mm	6	5015832	Kus	1 Kus
1802 8 CU	343,5 mm	40 mm	5 mm	8	5015836	Kus	1 Kus
1802 10 CU	408,5 mm	40 mm	5 mm	10	5015842	Kus	1 Kus
1802 12 CU	473,5 mm	40 mm	5 mm	12	5015844	Kus	1 Kus
1802 14 CU	538,5 mm	40 mm	5 mm	14	5015847	Kus	1 Kus
1802 20 CU	733,5 mm	40 mm	5 mm	20	5015849	Kus	1 Kus
1802 DC 5+1 CU	505 mm	40 mm	85 mm	6	5015870	Kus	1 Kus
1802 DC 5+5 CU	605 mm	40 mm	85 mm	10	5015874	Kus	1 Kus
