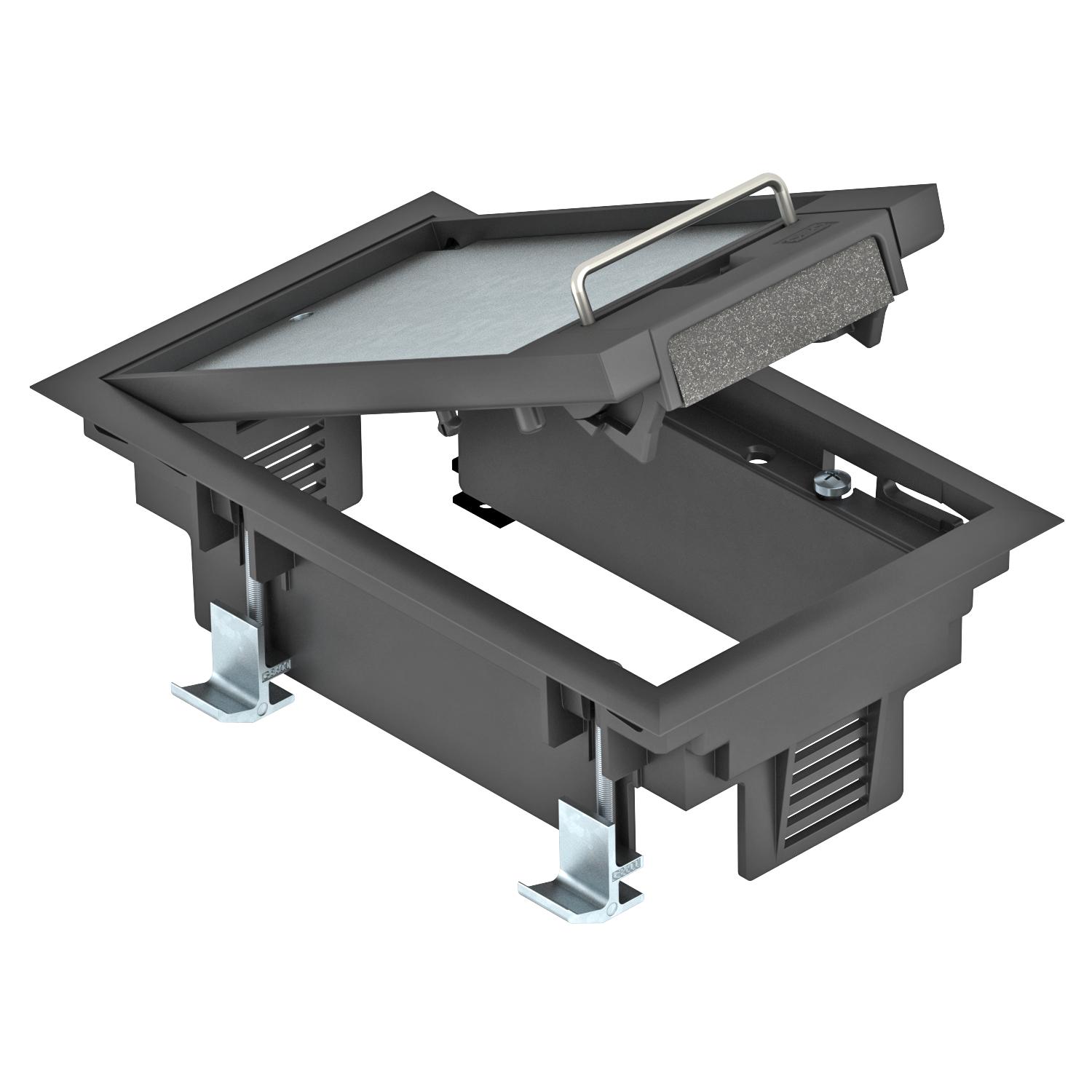

Přístrojová jednotka GES2DB s manipulačním třmenem

Obj. č. 7405104 | EAN 4012195102120

5 mm
2
Popis výrobku
Popis výrobku
Přístrojová jednotka s manipulačním třmenem až pro tři jednotlivé přístroje Modul 45 v jednom univerzálním nosiči UT3, použití v systémových podlahách v interiéru.
Přístrojová jednotka s manipulačním třmenem, 1 komorová, pro montáž nosiče modulů MT2.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Německo
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
Technické údaje

Technické údaje

Barva grafitově černá; RAL 9011
Délka – montážní rozměr 180 mm
Délka – vnější rozměr 194 mm
Hloubka vestavby 73 mm
Jmenovitá velikost pro přístrojové jednotky 2
Materiál Polyamid
Možnost instalace těsnění Ne
Ochranný rám pro podlahovou krytinu Ano
Otevírací mechanismus Třmen rukojeti
Počet osaditelných přístrojů 3
Počet přístrojových vložek 1
Přístrojové nosiče k uchycení přístrojových vložek Ano
Provedení Hranaté
Provedení pro vysoká zatížení Ne

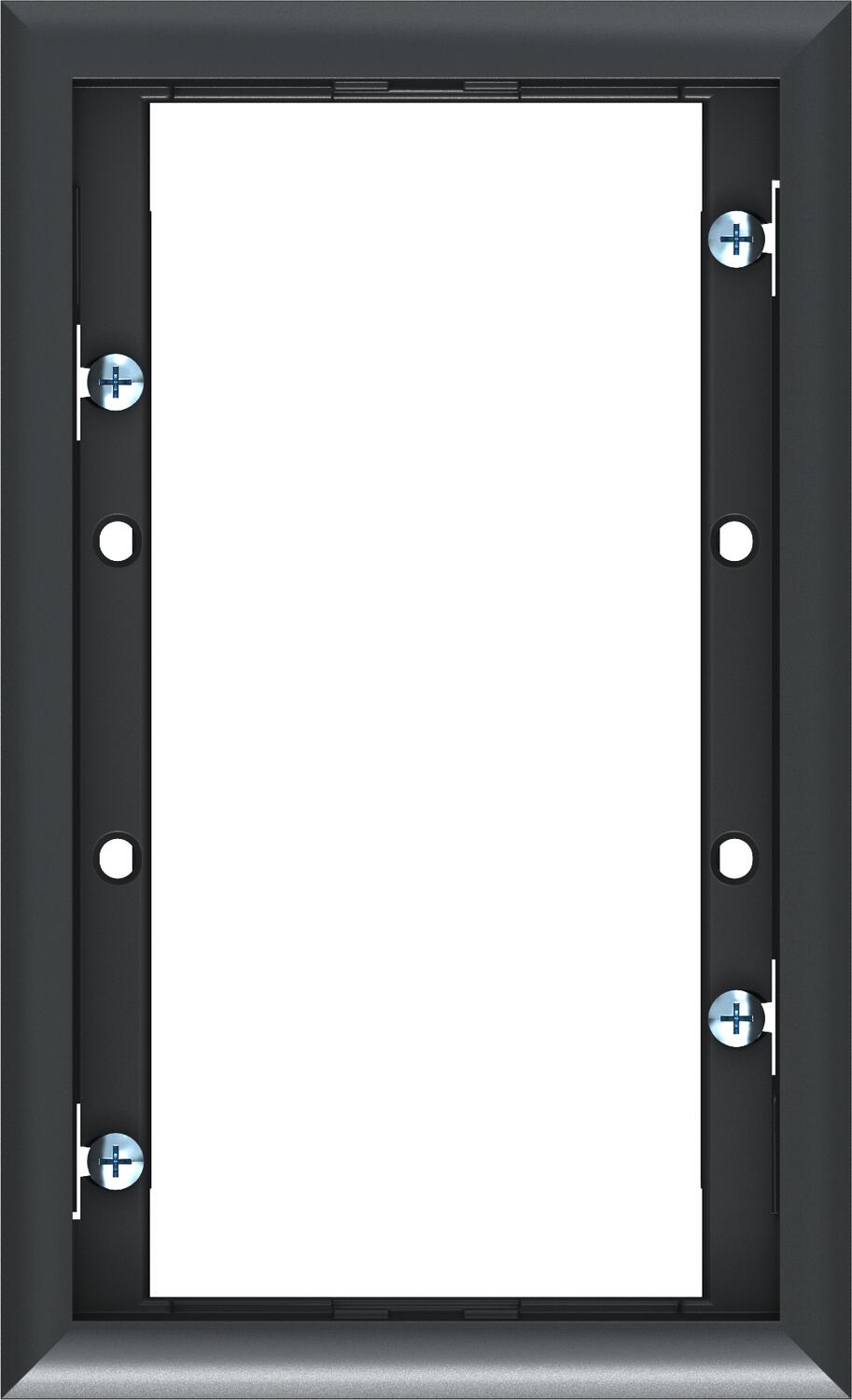

Provedení rámu Ochranný kobercový rám
Provedení vývodu vedení Otočný šňůrový vývod

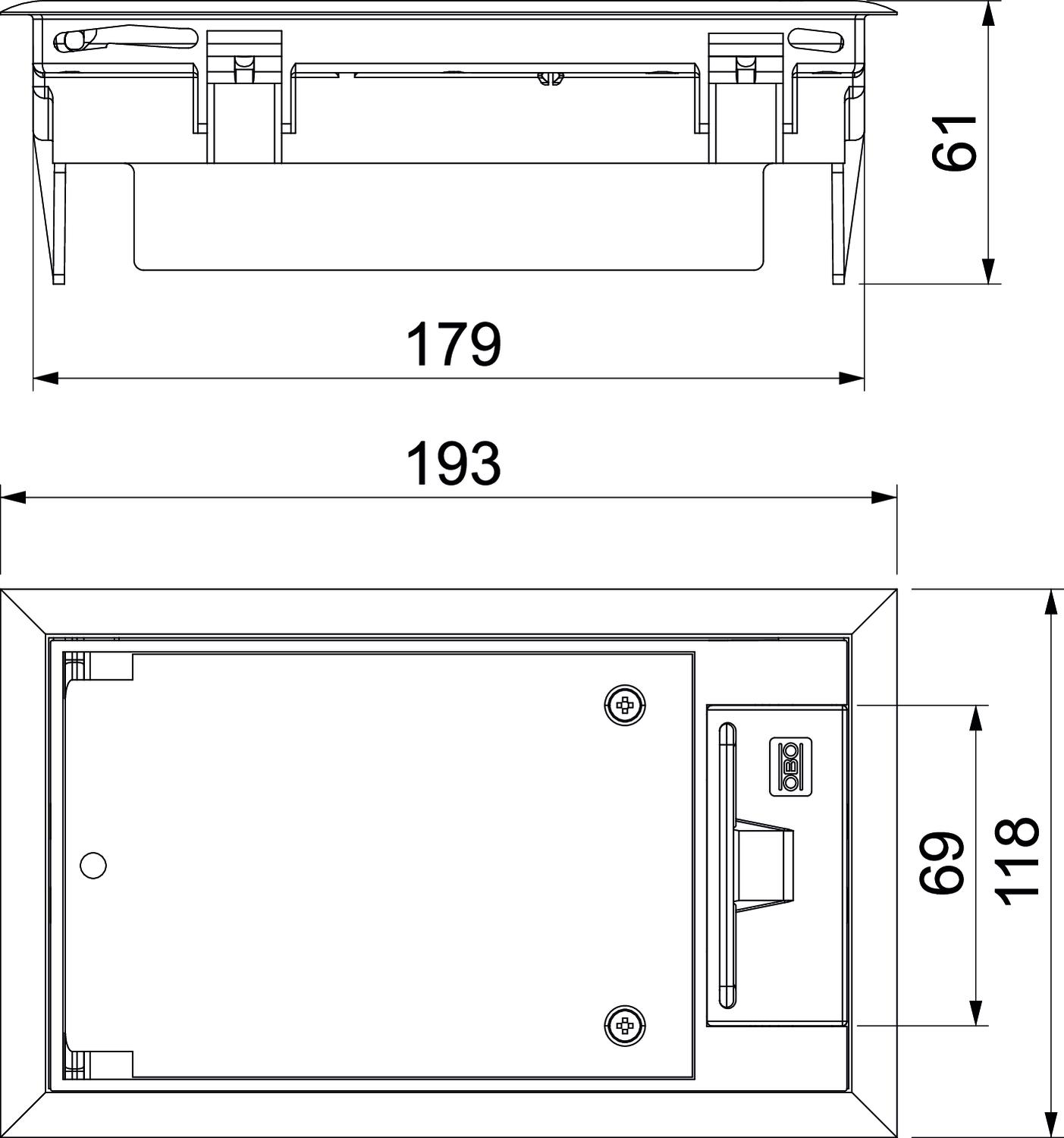

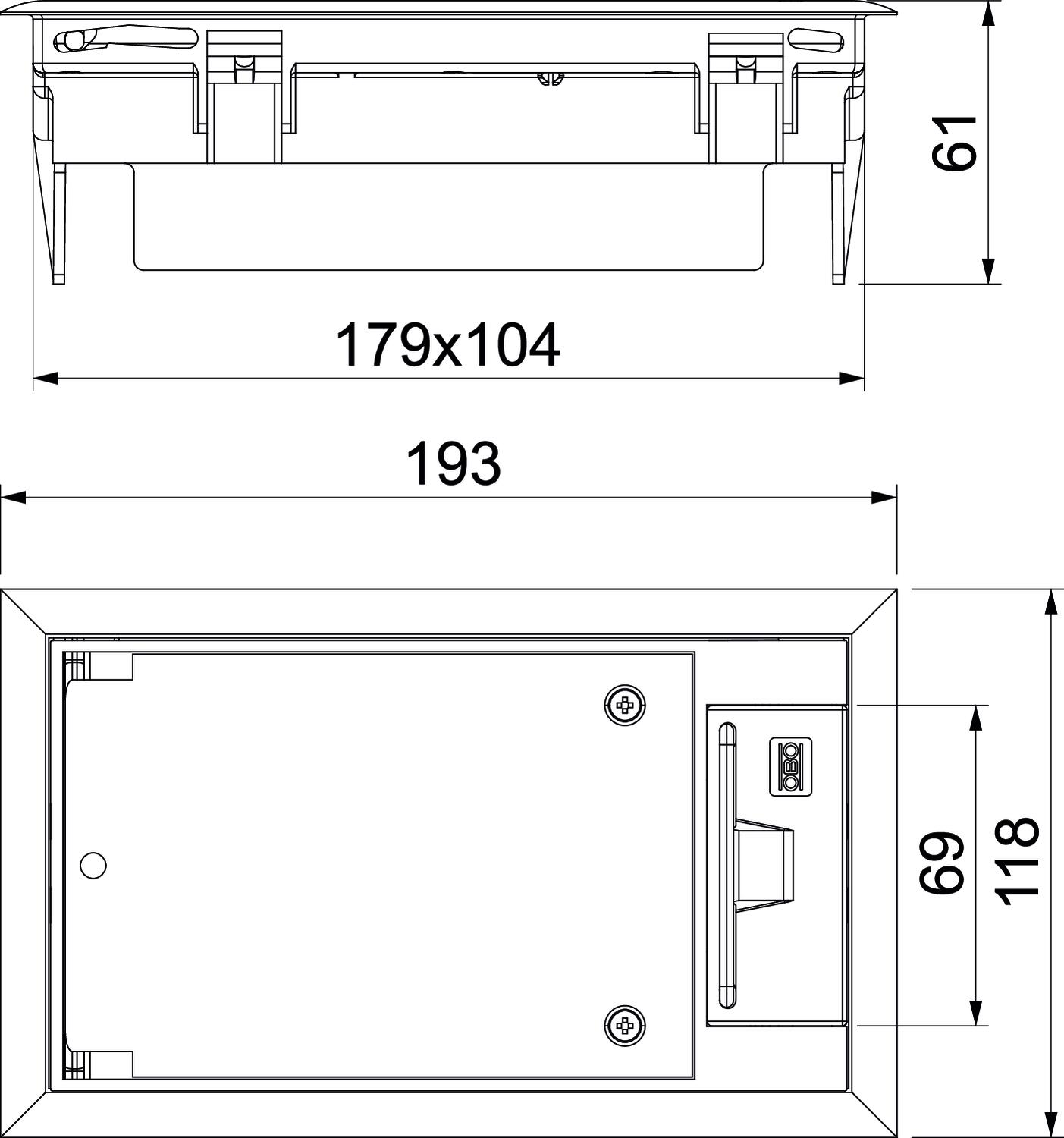

Rozměr 192x118x91
Rozměr h 73 mm
S drážkou pro podlahovou krytinu Ano
Schválení VDE
Šířka – montážní rozměr 104 mm
Šířka – vnější rozměr 118 mm
Stupeň krytí (IP) při nepoužívání IP40
Stupeň krytí (IP) při používání IP20
Stupeň ochrany – kód IK IK08
Svislé zatížení, malá plocha do 3 000 N
Svislé zatížení, velká plocha do 3 000 N
Tloušťka podlahové krytiny 5 mm
Typ montážního systému UT3
Údržba podlahy suché
Vhodné pro mokrou údržbu Ne
Vhodné pro podlahový kanál Ne
Vhodné pro podlahový kanál zalitý mazaninou Ne
Vhodné pro uzavřený podlahový kanál uložený v mazanině Ne
Vhodné pro vestavbu do duté podlahy Ano
Vhodné pro vestavbu do dvojité podlahy Ano
Výška podlahy, min. 73 mm
Všechny typy

Všechny typy

Typ Tloušťka podlahové krytiny Jmenovitá velikost pro přístrojové jednotky Barva Obj. č. Množství Nejm. prod. jedn.
GES2 DB 7011 5 mm 2 ocelově šedá; RAL 7011 7405100
1 Kus
GES2 DB 9011 5 mm 2 grafitově černá; RAL 9011 7405104
1 Kus
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Prodloužení úchytu Prodloužení úchytu GES RV 7407536
2 Kus
Nosná deska 2 × typ C pro montážní nosič Nosná deska 2 × typ C pro montážní nosič MTM 2C 7407788
1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm MTU 2 7407836
1 Kus
Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm UT3 45 3 7408723
1 Kus
