Přístrojová jednotka GES6 s aretační západkou 5 | 6 | grafitově černá; RAL 9011

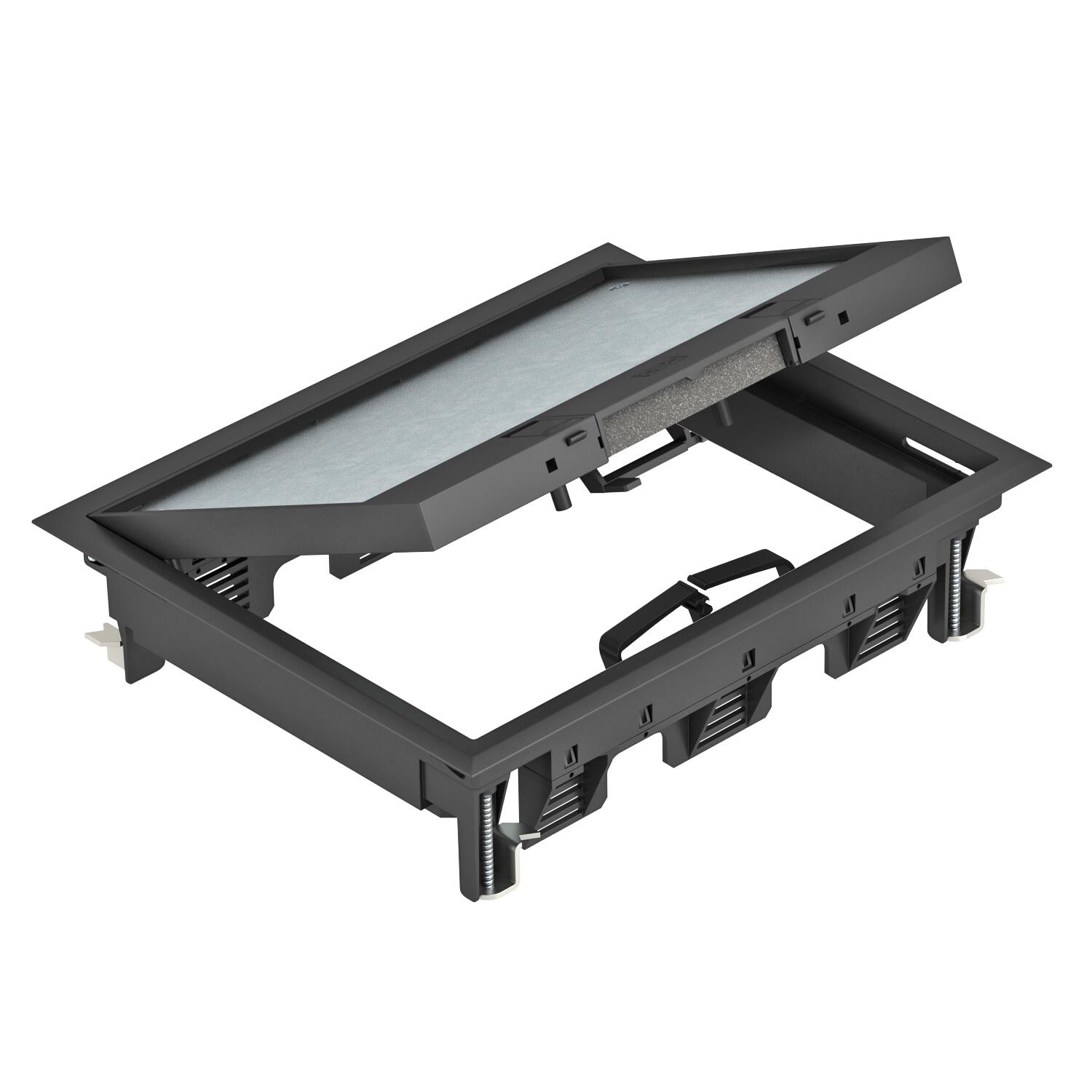

Přístrojová jednotka GES6 s aretační západkou

Obj. č. 7405322 | EAN 4012195883623

Obj. č. / Typ

Tloušťka podlahové krytiny	5 mm

Jmenovitá velikost pro přístrojové jednotky	6

Barva

Popis výrobku

Popis výrobku

Přístrojová jednotka s aretační páčkou až pro devět jednotlivých přístrojů Modul 45 ve třech univerzálních nosičích UT3, použití v kanálových systémech a systémových podlahách v interiéru.

Vybrání podlahové krytiny v odklápěcím krytu je přednastaveno na 5 mm, v případě potřeby jej lze také nastavit na 3, 8 nebo 10 mm.

Lze použít také ve spojení s montážním nosičem MT. Počet osaditelných instalačních přístrojů závisí na druhu instalačních přístrojů.

Technické údaje

Technické údaje

Barva	grafitově černá; RAL 9011
CO₂ stopa (GWP) od kolébky po bránu	4,082 kg CO₂e / 1 Kus

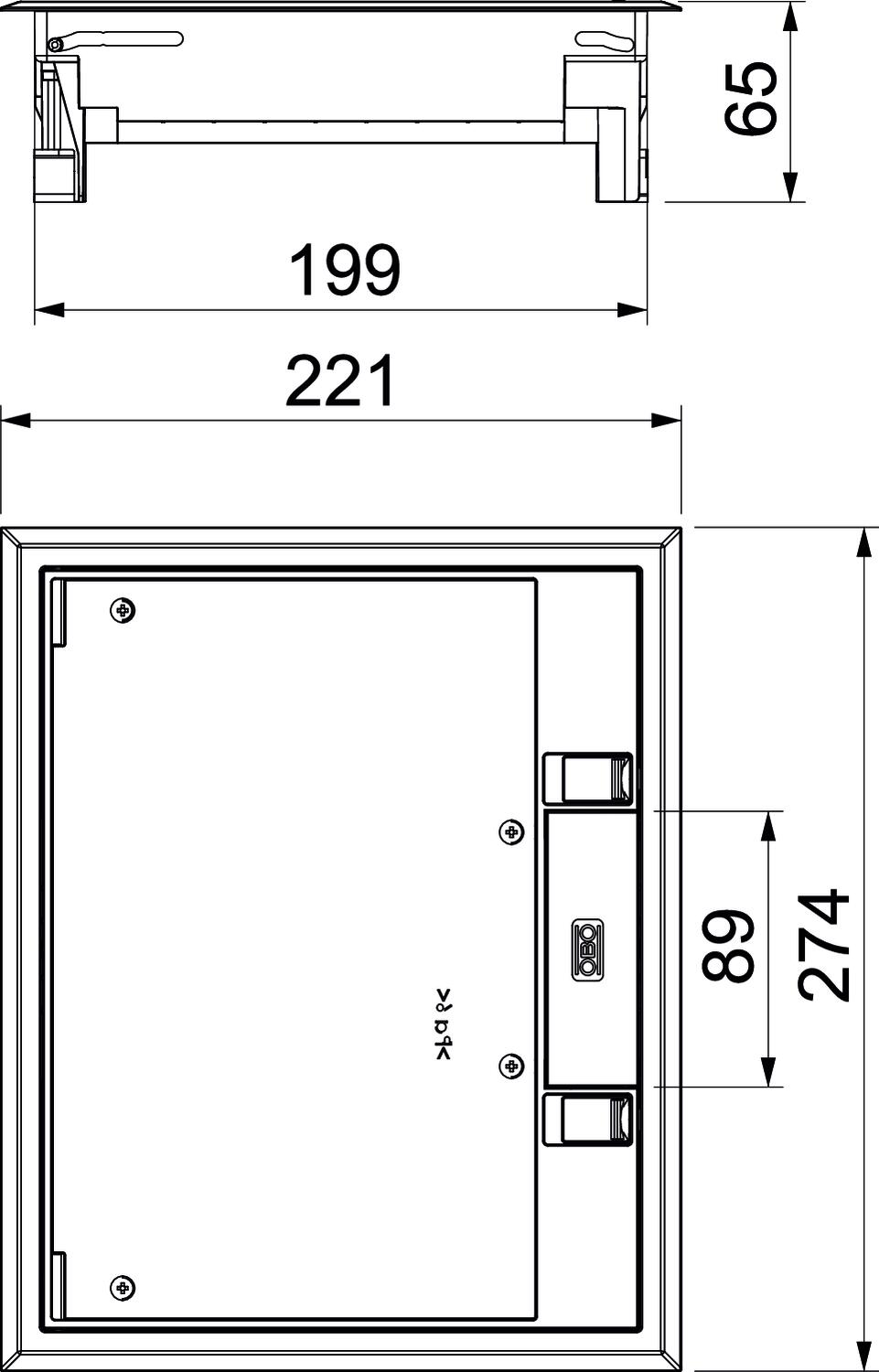

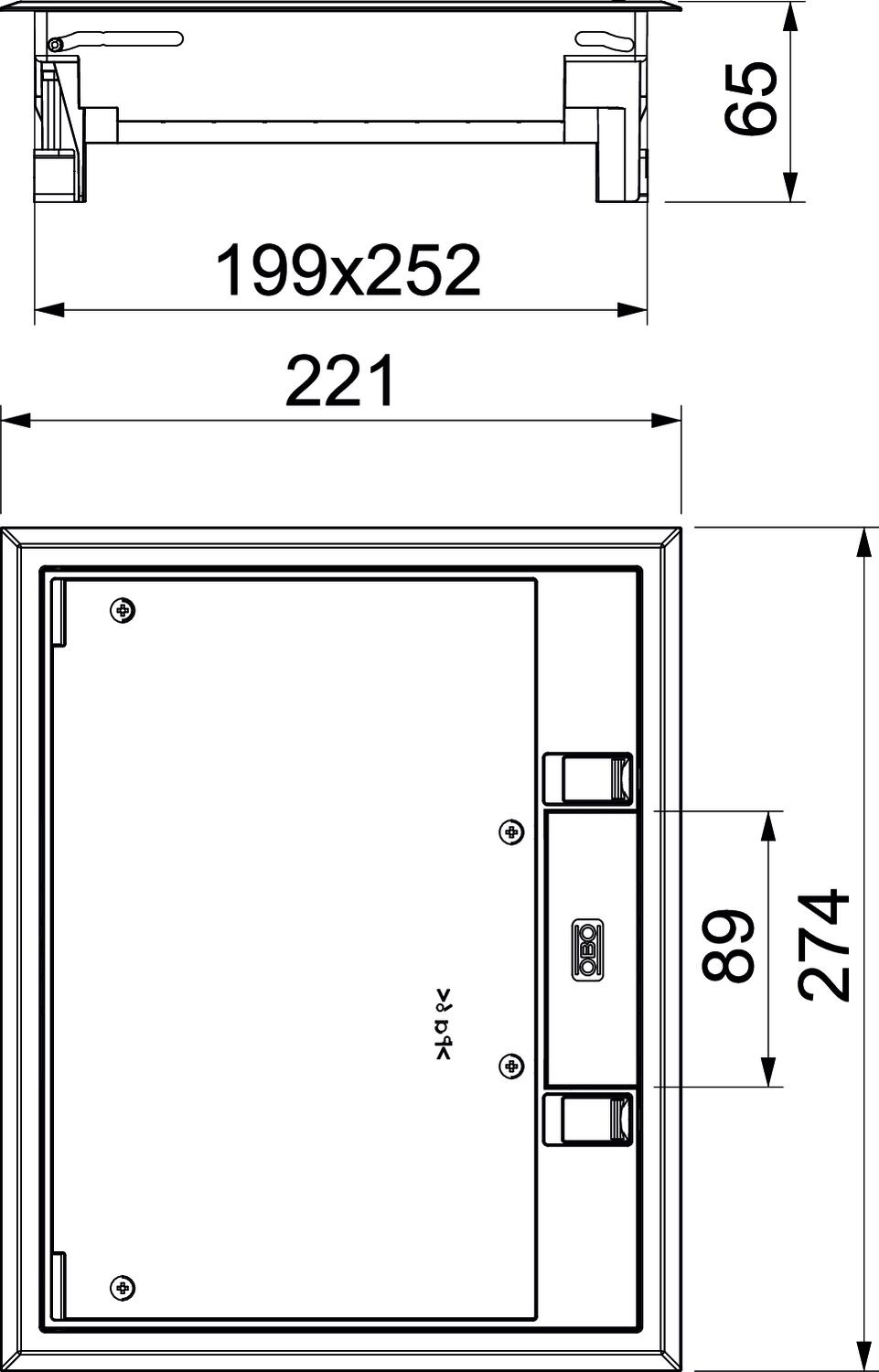

Délka	221 mm
Délka – montážní rozměr	201 mm
Délka – vnější rozměr	221 mm
Hloubka vestavby	73 mm
Jmenovitá velikost pro přístrojové jednotky	6
Materiál	Polyamid
Možnost instalace těsnění	Ne
Ochranný rám pro podlahovou krytinu	Ano
Otevírací mechanismus	Aretační páčka
Počet osaditelných přístrojů	9
Počet přístrojových vložek	3
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Hranaté
Provedení pro vysoká zatížení	Ne

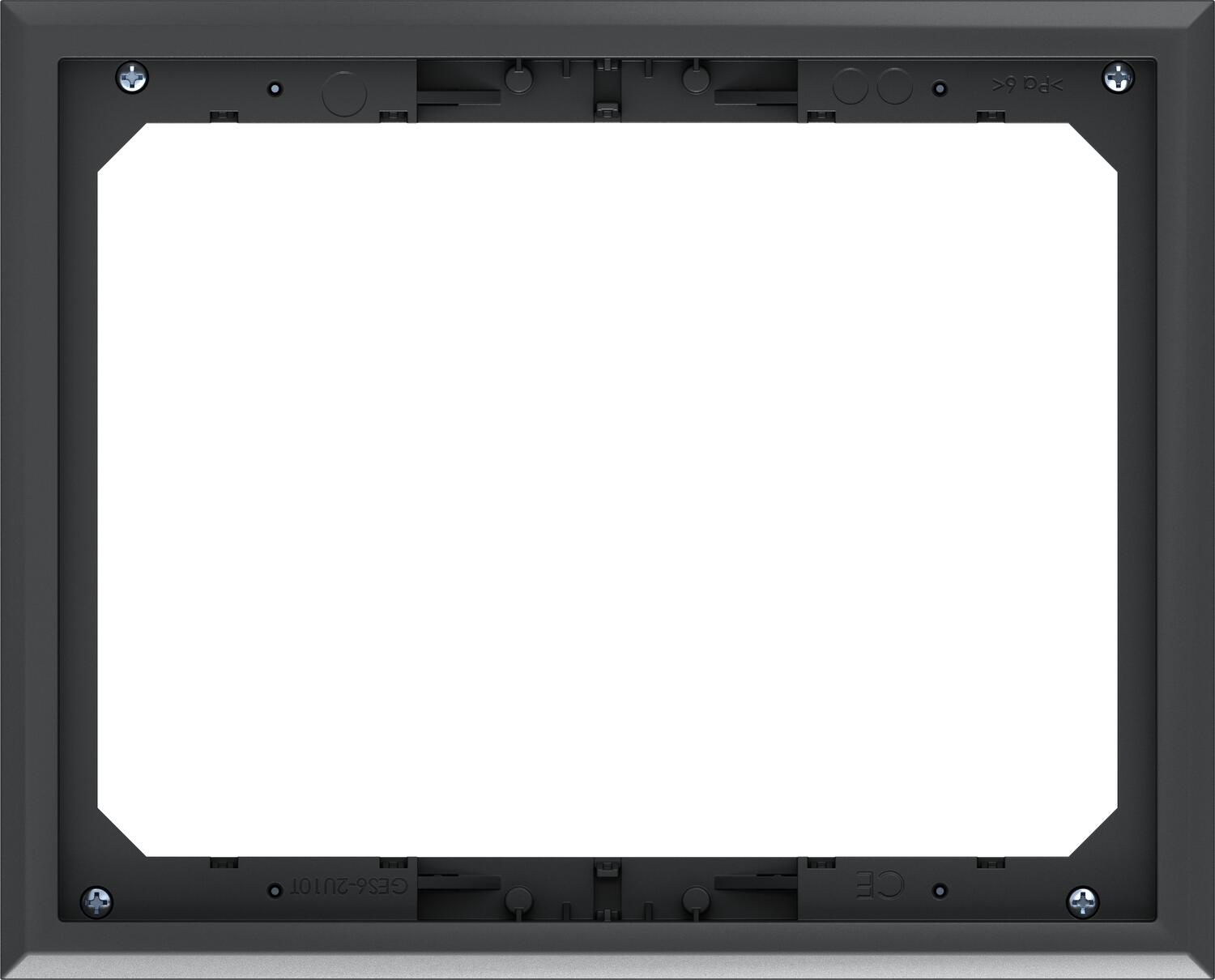

Provedení rámu	Ochranný kobercový rám
Provedení vývodu vedení	Otočný šňůrový vývod
Rozměr	274x221x66
Rozměr h	73 mm

S drážkou pro podlahovou krytinu	Ano
Schválení	VDE
Šířka	274 mm
Šířka – montážní rozměr	253 mm
Šířka – vnější rozměr	274 mm
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK08
Svislé zatížení, malá plocha	do 2 000 N
Svislé zatížení, velká plocha	do 3 000 N
Tloušťka podlahové krytiny	5 mm
Typ montážního systému	UT3
Údržba podlahy	suché
Vhodné pro mokrou údržbu	Ne
Vhodné pro podlahový kanál	Ano
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška	65 mm
Výška mazaniny, min.	73 mm
Výška podlahy, min.	73 mm

Všechny typy

Všechny typy

Typ	Tloušťka podlahové krytiny	Jmenovitá velikost pro přístrojové jednotky	Barva	Obj. č.	Množství	Nejm. prod. jedn.
GES6-2U10T 7011	5 mm	6	ocelově šedá; RAL 7011	7405321	Kus	1 Kus
GES6-2U10T 9011	5 mm	6	grafitově černá; RAL 9011	7405322	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Prodloužení úchytu	GES RV	7407536	Kus	2 Kus
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm	MTU 2	7407836	Kus	1 Kus
Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm	UT3 45 3	7408723	Kus	1 Kus
