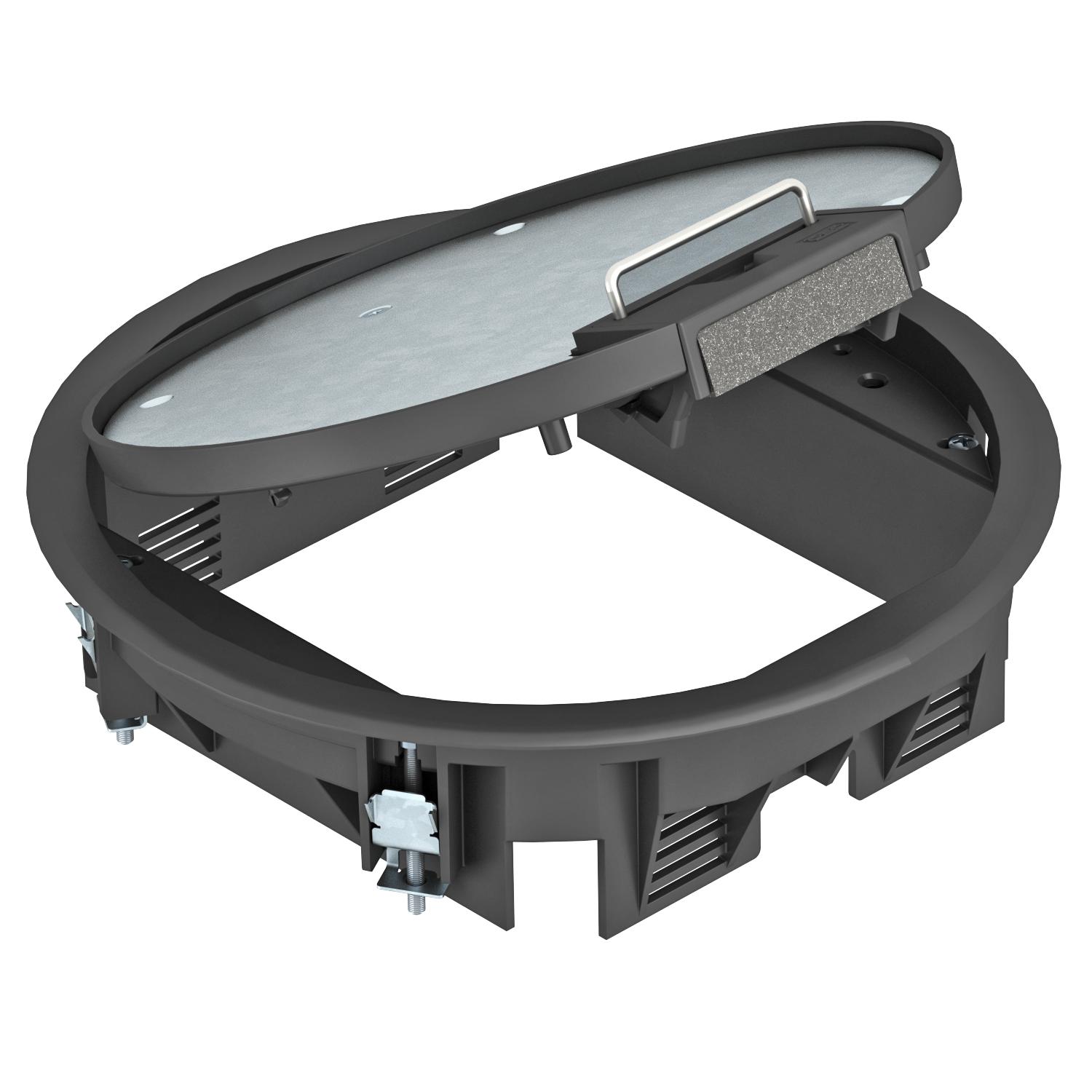

Přístrojová jednotka GESR4 s manipulačním třmenem 5 | R4 | grafitově černá; RAL 9011

Přístrojová jednotka GESR4 s manipulačním třmenem

Obj. č. 7405440 | EAN 4012195103721

Obj. č. / Typ

Tloušťka podlahové krytiny	5 mm

Jmenovitá velikost pro přístrojové jednotky	R4

Barva

Popis výrobku

Popis výrobku

Přístrojová jednotka s manipulačním třmenem až pro šest jednotlivých přístrojů Modul 45 ve dvou univerzálních nosičích UT3, použití v kanálových systémech a systémových podlahách v interiéru.

Přístrojová jednotka s manipulačním třmenem, 2 komorová, pro montáž nosiče modulů MT4. Lze instalovat 2 krycí desky typu APMT2.

Technické údaje

Technické údaje

Barva	grafitově černá; RAL 9011
Hloubka vestavby	73 mm
Jmenovitá velikost pro přístrojové jednotky	R4
Materiál	Polyamid
Montážní průměr	215
Možnost instalace těsnění	Ne
Ochranný rám pro podlahovou krytinu	Ano
Otevírací mechanismus	Třmen rukojeti
Počet osaditelných přístrojů	6
Počet přístrojových vložek	2
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Kruhová
Provedení pro vysoká zatížení	Ne
Provedení rámu	Ochranný kobercový rám
Provedení vývodu vedení	Otočný šňůrový vývod

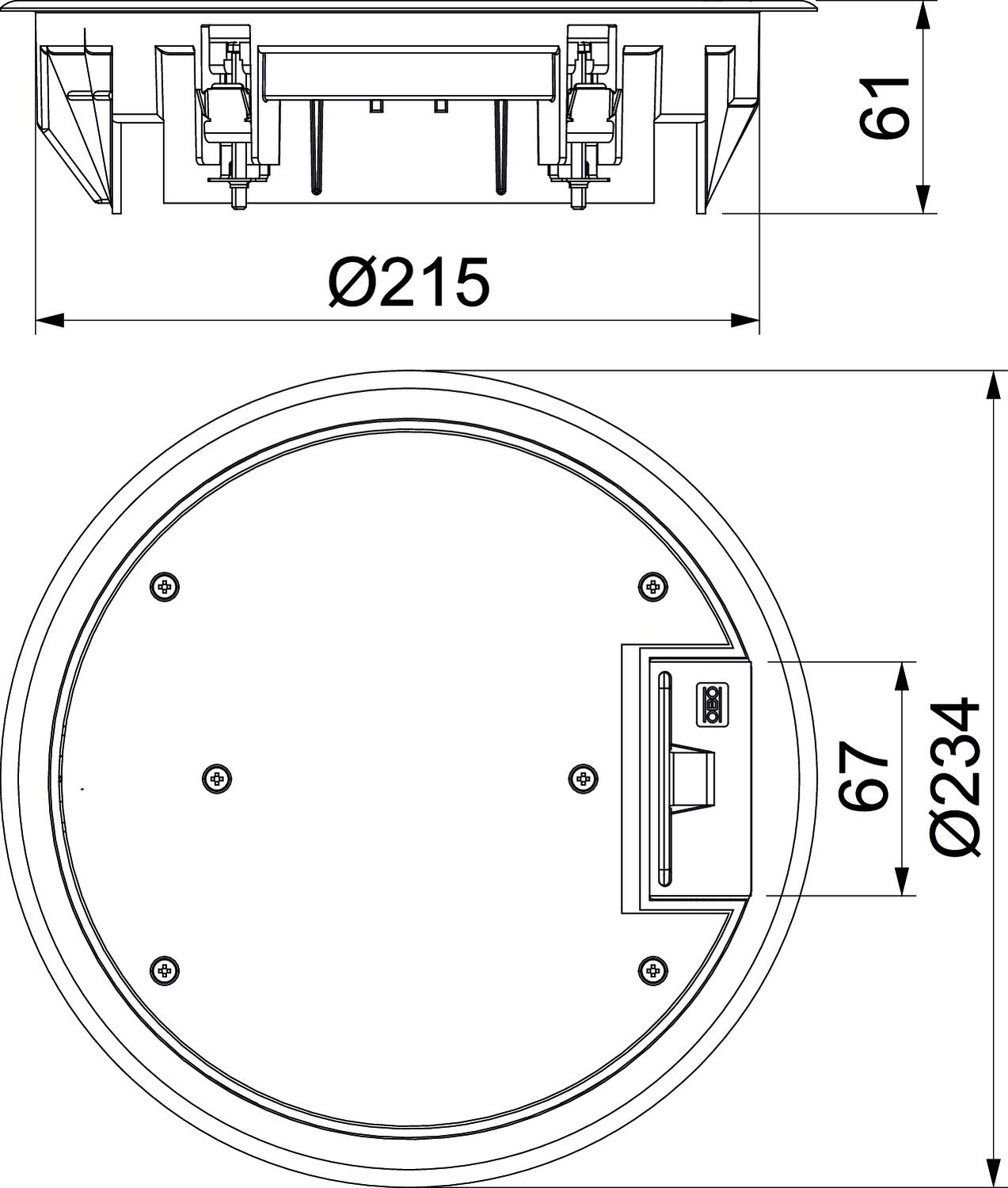

Rozměr	Ø234x61
Rozměr h	73 mm
S drážkou pro podlahovou krytinu	Ano

Schválení	VDE
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK08
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 5 000 N
Tloušťka podlahové krytiny	5 mm
Typ montážního systému	UT3
Údržba podlahy	suché
Vhodné pro mokrou údržbu	Ne
Vhodné pro podlahový kanál	Ano
Vhodné pro podlahový kanál zalitý mazaninou	Ano
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ano
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Vnější průměr	234 mm
Výška podlahy, min.	73 mm

Všechny typy

Všechny typy

Typ	Tloušťka podlahové krytiny	Jmenovitá velikost pro přístrojové jednotky	Barva	Obj. č.	Množství	Nejm. prod. jedn.
GESR4 U 7011	5 mm	R4	ocelově šedá; RAL 7011	7405436	Kus	1 Kus
GESR4 U 9011	5 mm	R4	grafitově černá; RAL 9011	7405440	Kus	1 Kus
GESR4 U 1019	5 mm	R4	šedobéžová; RAL 1019	7405444	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Prodloužení úchytu	GES RV	7407536	Kus	2 Kus
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm	MTU 2	7407836	Kus	1 Kus
Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm	UT3 45 3	7408723	Kus	1 Kus
