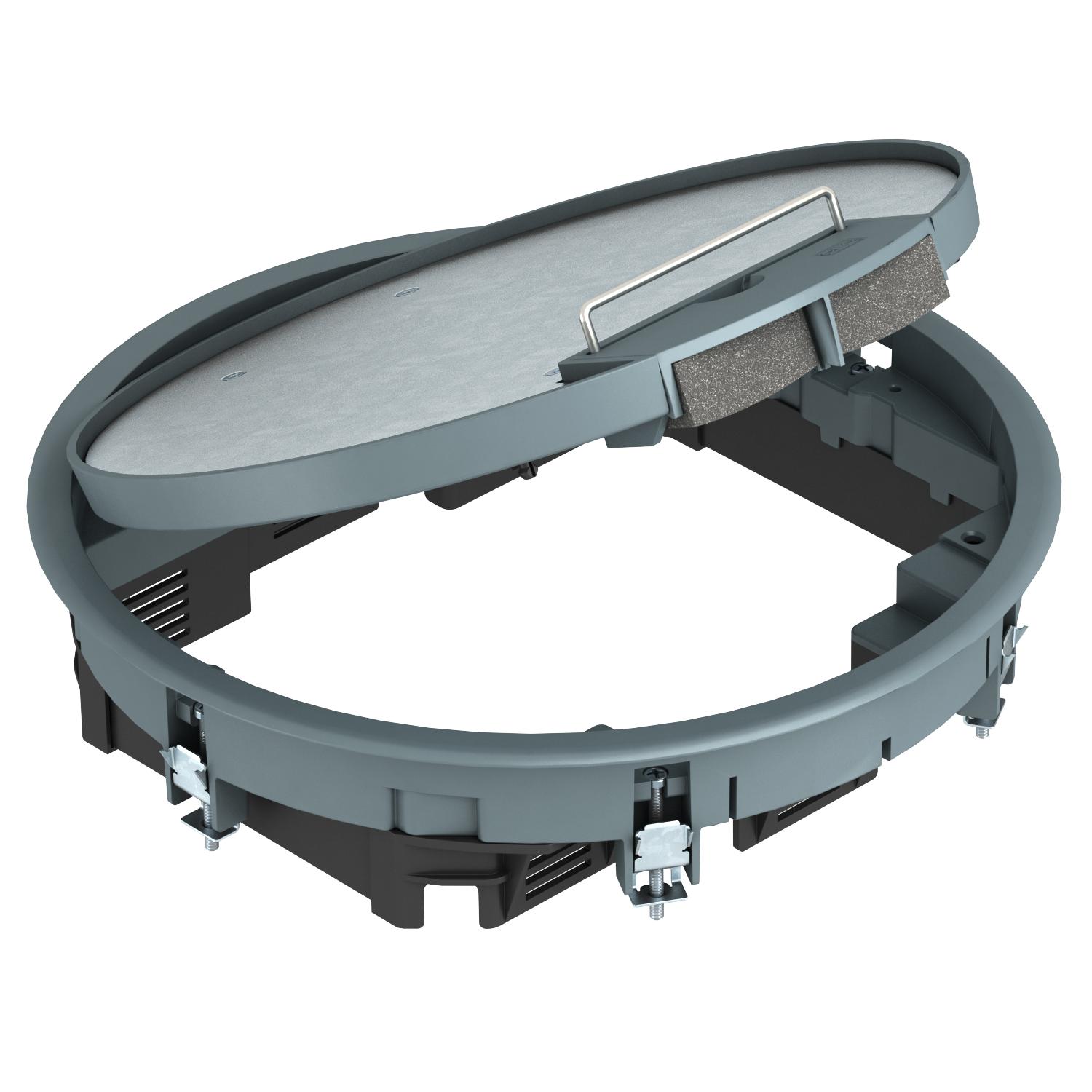

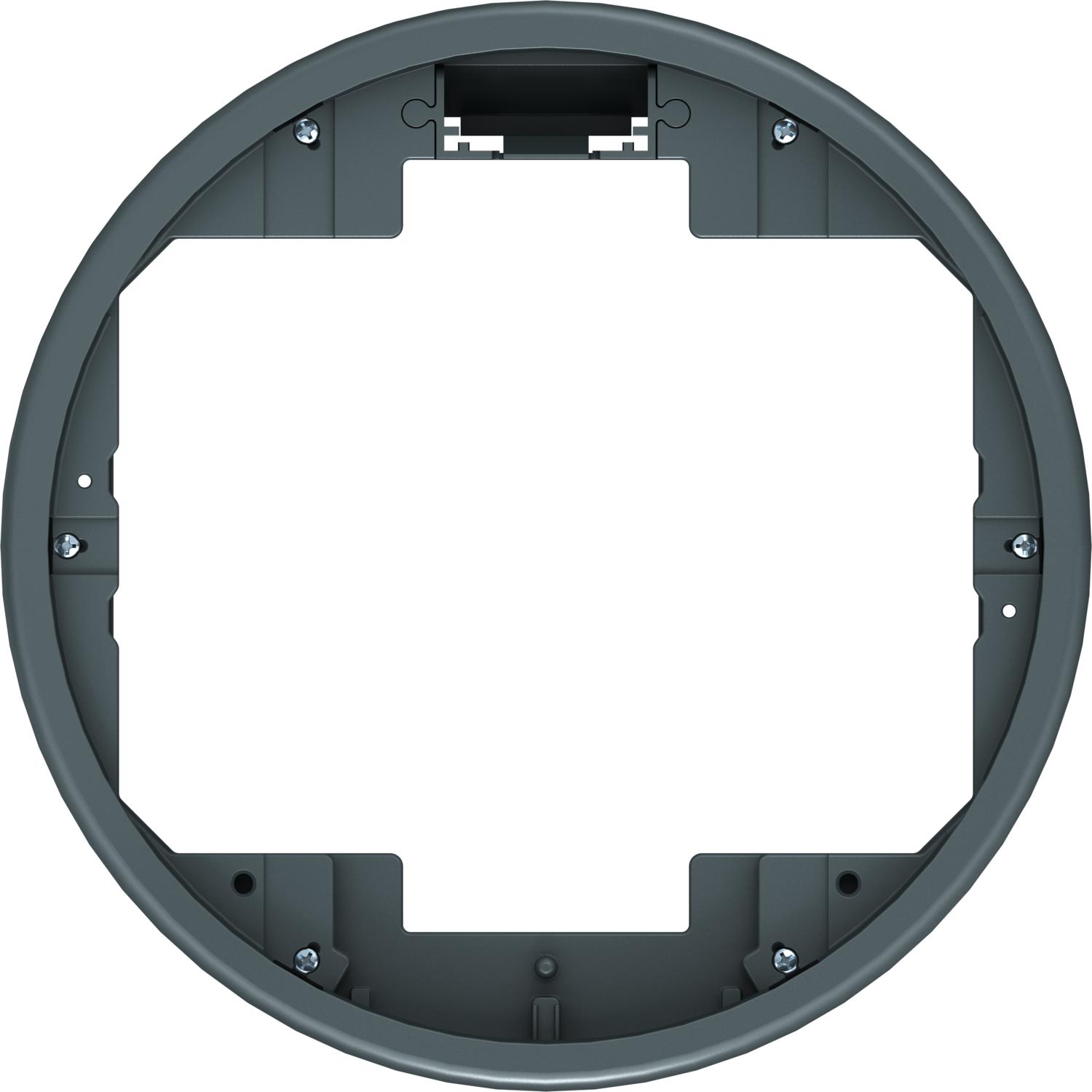

Přístrojová jednotka GESR7 s manipulačním třmenem 5 | R7 | ocelově šedá; RAL 7011

Přístrojová jednotka GESR7 s manipulačním třmenem

Obj. č. 7405452 | EAN 4012195103783

Obj. č. / Typ	7405452 / GESR7 10U 7011

Tloušťka podlahové krytiny	5 mm

Jmenovitá velikost pro přístrojové jednotky	R7

Barva	ocelově šedá; RAL 7011

Popis výrobku

Popis výrobku

Přístrojová jednotka s manipulačním třmenem až pro 10 jednotlivých přístrojů Modul 45 ve dvou univerzálních nosičích UT3 a jednom univerzálním nosiči UT4, použití v kanálových systémech a systémových podlahách v interiéru.
Lze použít také ve spojení s montážním nosičem MT. Počet osaditelných instalačních přístrojů závisí na druhu instalačních přístrojů.

Technické údaje

Technické údaje

Barva	ocelově šedá; RAL 7011
Hloubka vestavby	78 mm
Jmenovitá velikost pro přístrojové jednotky	R7
Materiál	Polyamid
Montážní průměr	275
Možnost instalace těsnění	Ne
Ochranný rám pro podlahovou krytinu	Ano
Otevírací mechanismus	Třmen rukojeti
Počet osaditelných přístrojů	10
Počet přístrojových vložek	3
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Kruhová
Provedení pro vysoká zatížení	Ne
Provedení rámu	Ochranný kobercový rám
Provedení vývodu vedení	Otočný šňůrový vývod

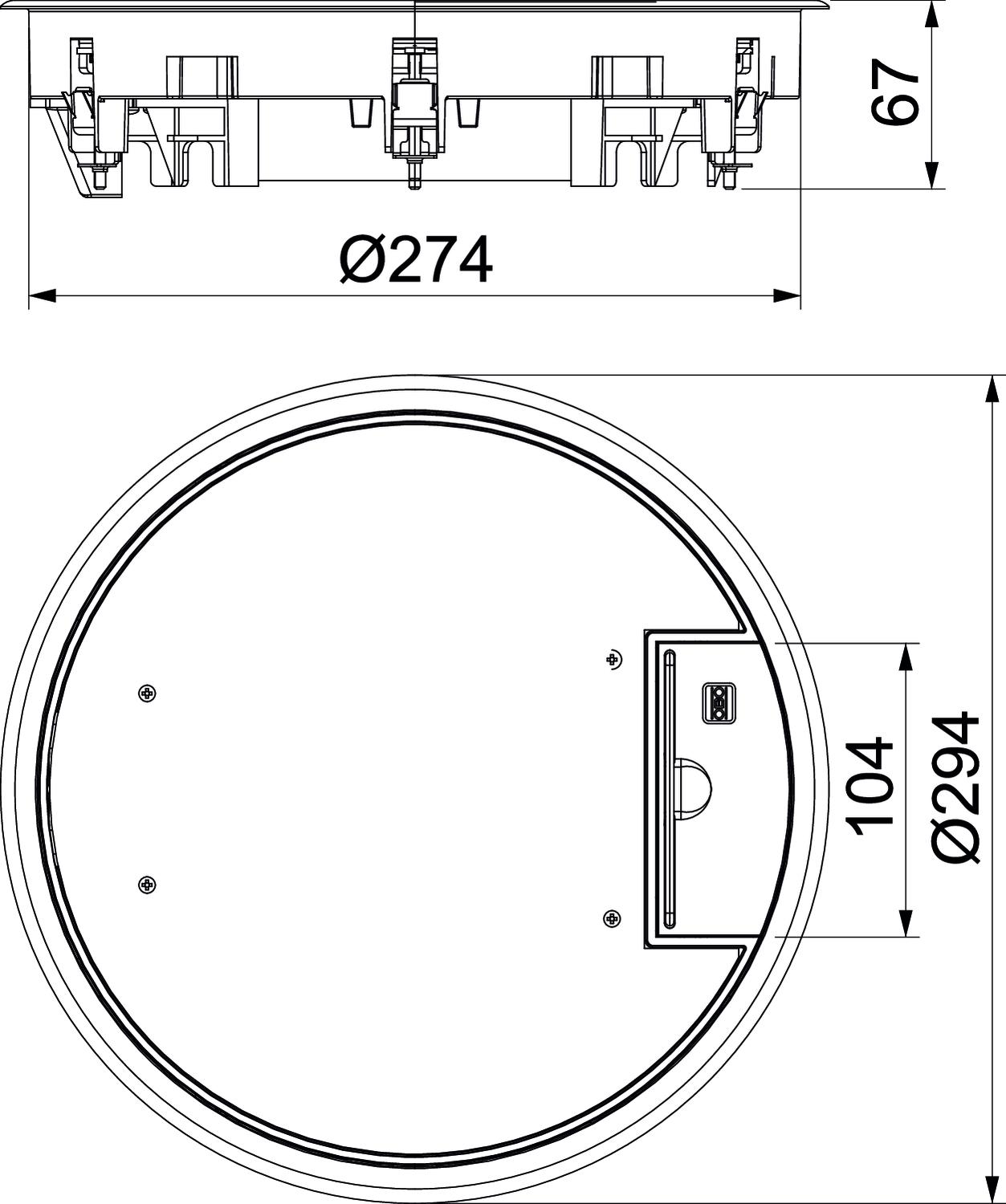

Rozměr	Ø294x66
Rozměr h	78 mm
S drážkou pro podlahovou krytinu	Ano

Schválení	VDE
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK08
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 5 000 N
Tloušťka podlahové krytiny	5 mm
Typ montážního systému	UT3 / UT4
Údržba podlahy	suché
Vhodné pro mokrou údržbu	Ne
Vhodné pro podlahový kanál	Ano
Vhodné pro podlahový kanál zalitý mazaninou	Ano
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ano
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Vnější průměr	294 mm
Výška podlahy, min.	78 mm

Všechny typy

Všechny typy

Typ	Tloušťka podlahové krytiny	Jmenovitá velikost pro přístrojové jednotky	Barva	Obj. č.	Množství	Nejm. prod. jedn.
GESR7 10U 7011	5 mm	R7	ocelově šedá; RAL 7011	7405452	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Prodloužení úchytu	GES RV	7407536	Kus	2 Kus
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm	MTU 2	7407836	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm	MTU 3	7407840	Kus	1 Kus
Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm	UT3 45 3	7408723	Kus	1 Kus
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm	UT4 45 4	7408727	Kus	1 Kus
