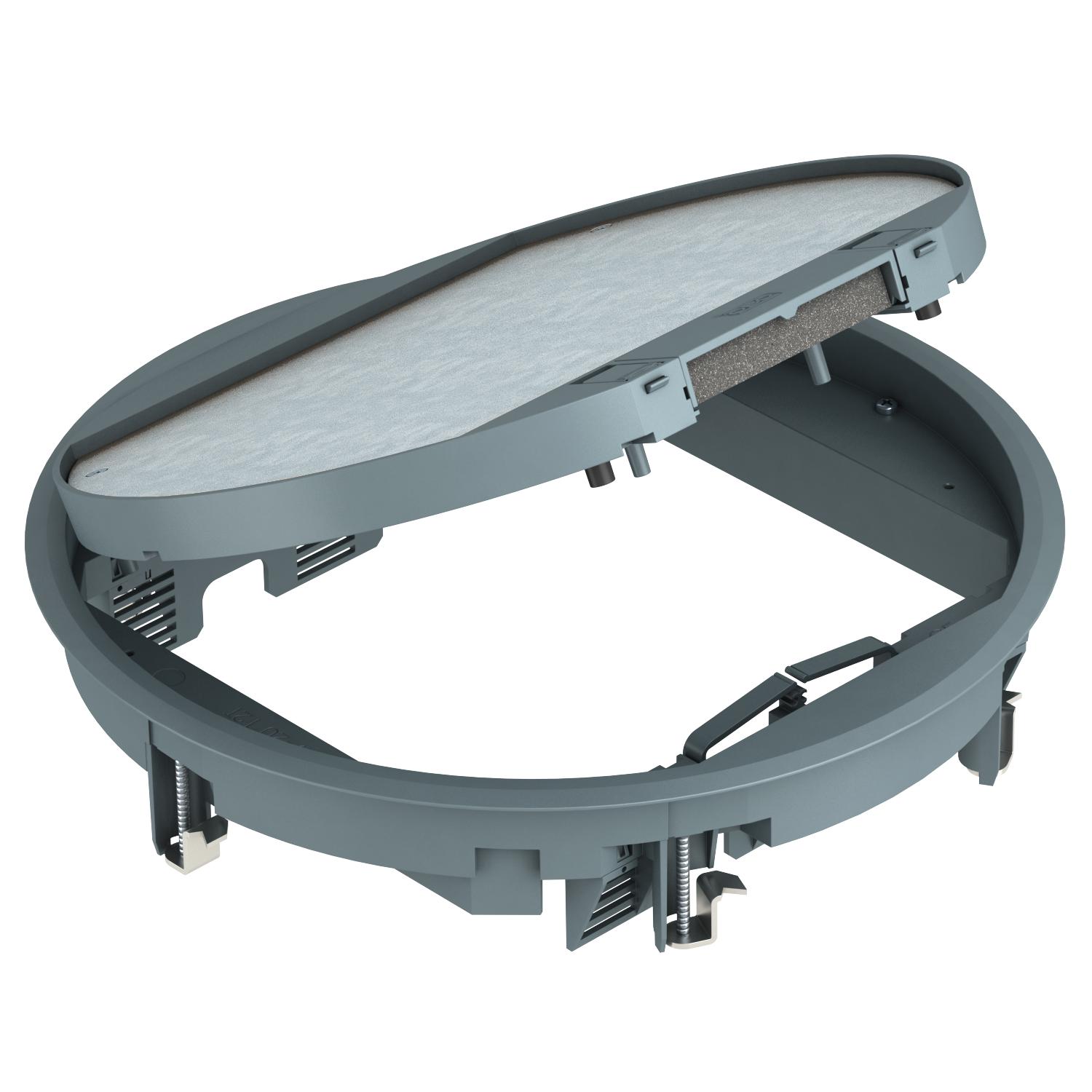

Přístrojová jednotka GESR9 s aretační západkou
Obj. č. 7405465 | EAN 4012195840718
- Popis výrobku
-
Popis výrobku
Přístrojová jednotka s aretační páčkou až pro dvanáct jednotlivých přístrojů Modul 45 ve třech univerzálních nosičích UT4, použití v kanálových systémech a systémových podlahách v interiéru.
Vybrání pro podlahovou krytinu v odklápěcím krytu 5 mm, v případě potřeby lze nastavit také na 3, 10 nebo 12 mm.

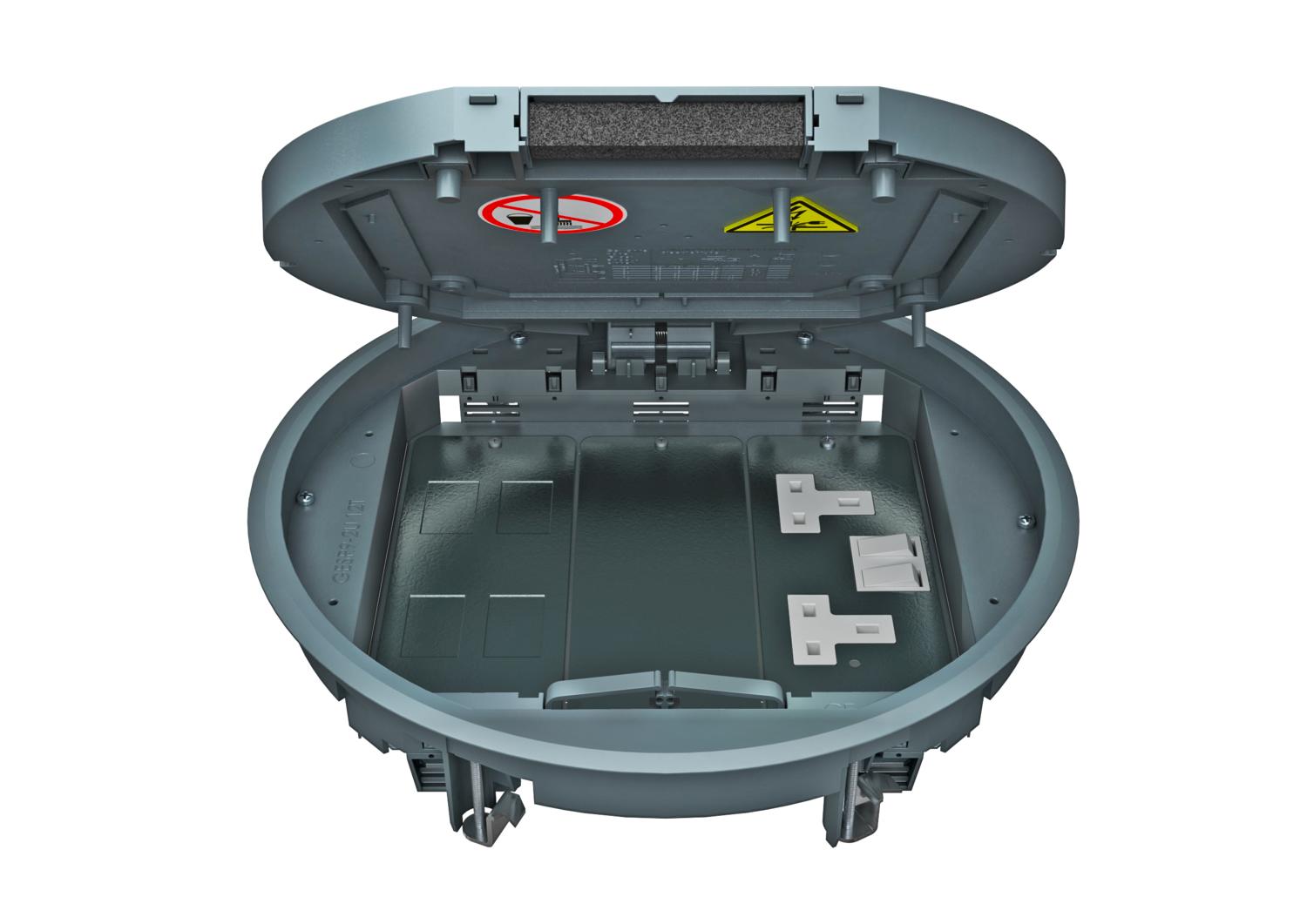

Přístrojová vložka s aretační páčkou, 3násobná, pro montáž montážního nosiče MT9. Instalovat lze 3 kryty v provedení APMT5
Osazení pro podlahovou krytinu v odklopném víku je přednastaveno na 5 mm, případně je nastavitelné i na 3, 10 nebo 12 mm.
-
- Technické údaje
-
Technické údaje

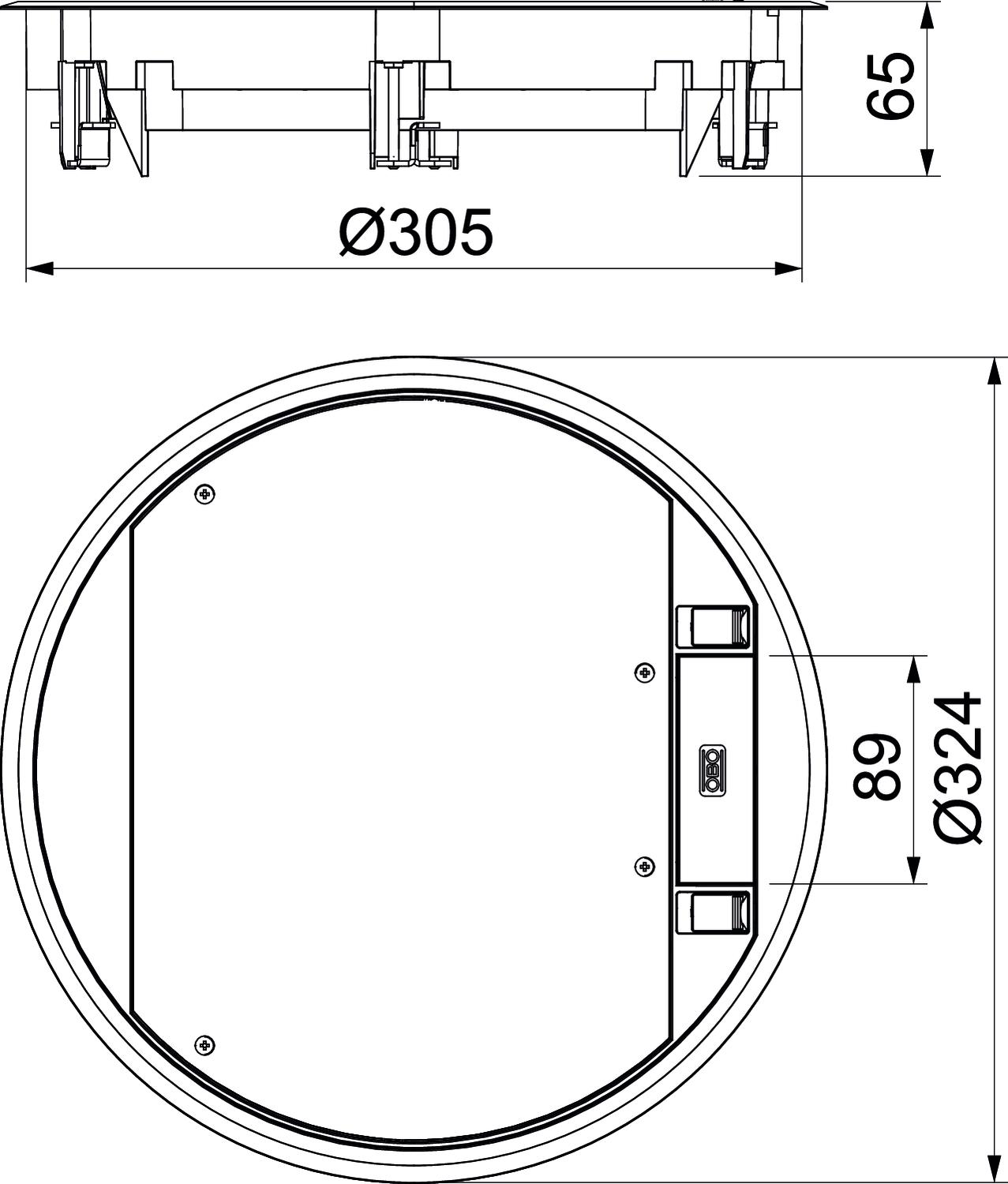

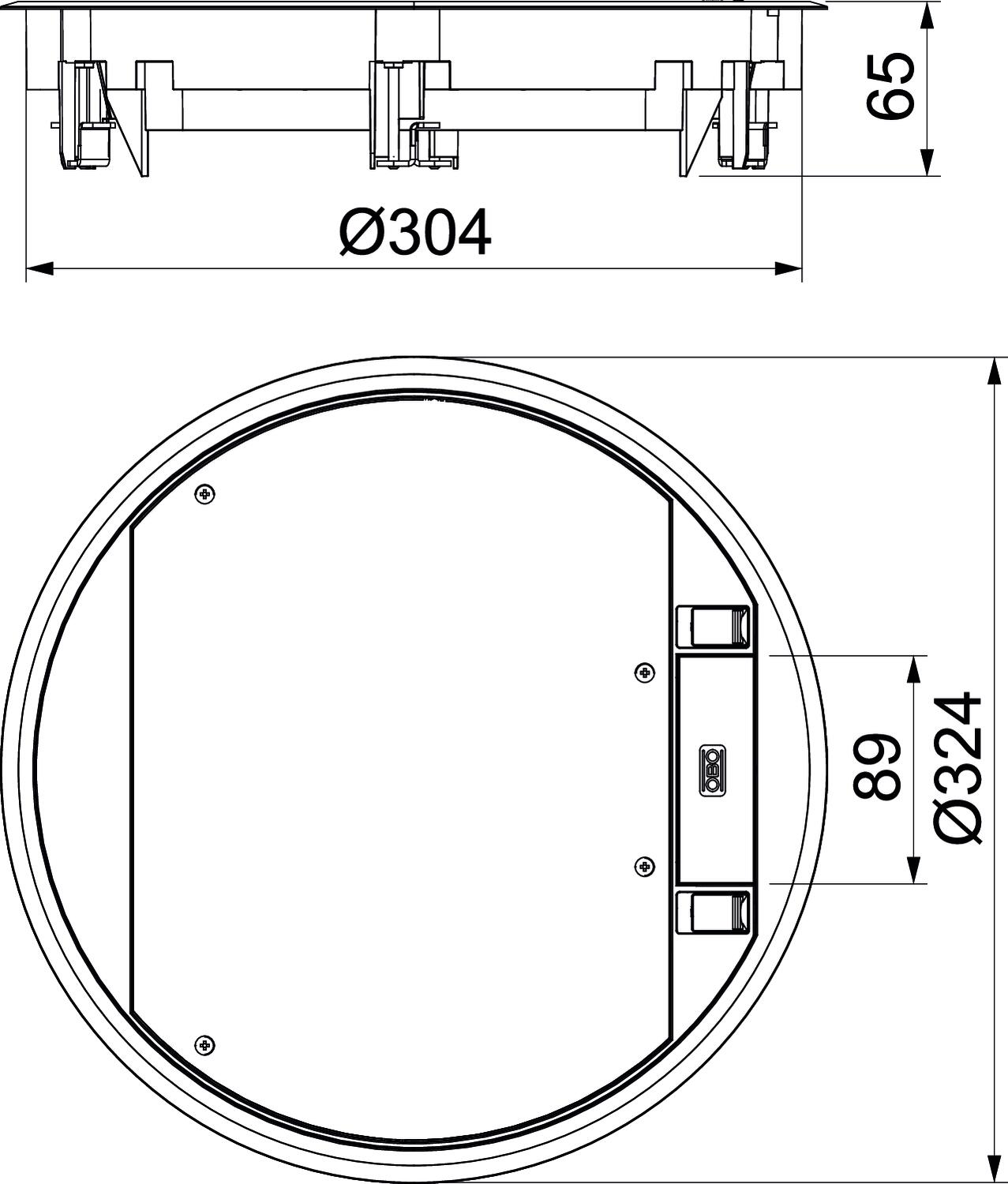

Barva ocelově šedá; RAL 7011 Hloubka vestavby 73 mm Jmenovitá velikost pro přístrojové jednotky R9 Materiál Polyamid Montážní průměr 304 Možnost instalace těsnění Ne Ochranný rám pro podlahovou krytinu Ano Otevírací mechanismus Aretační páčka Počet osaditelných přístrojů 12 Počet přístrojových vložek 3 Přístrojové nosiče k uchycení přístrojových vložek Ano Provedení Kruhová Provedení pro vysoká zatížení Ne Provedení rámu Ochranný kobercový rám Provedení vývodu vedení Otočný šňůrový vývod Rozměr Ø324x68 Rozměr h 73 mm S drážkou pro podlahovou krytinu Ano Schválení VDE Stupeň krytí (IP) při nepoužívání IP40 Stupeň krytí (IP) při používání IP20 Stupeň ochrany – kód IK IK08 Svislé zatížení, malá plocha do 3 000 N Svislé zatížení, velká plocha do 5 000 N Tloušťka podlahové krytiny 5 mm Typ montážního systému UT4 Údržba podlahy suché Vhodné pro mokrou údržbu Ne Vhodné pro podlahový kanál Ano Vhodné pro podlahový kanál zalitý mazaninou Ano Vhodné pro uzavřený podlahový kanál uložený v mazanině Ano Vhodné pro vestavbu do duté podlahy Ano Vhodné pro vestavbu do dvojité podlahy Ano Vnější průměr 324 mm Výška podlahy, min. 72 mm - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Prodloužení úchytu
GES RV 7407536 2 Kus
Nosná deska 2 × typ C pro montážní nosič
MTM 2C 7407788 1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm
MTU 3 7407840 1 Kus
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm
UT4 45 4 7408727 1 Kus - Ke stažení
-
