Přístrojová jednotka GESR9 s manipulačním třmenem 5 | R9 | šedobéžová; RAL 1019

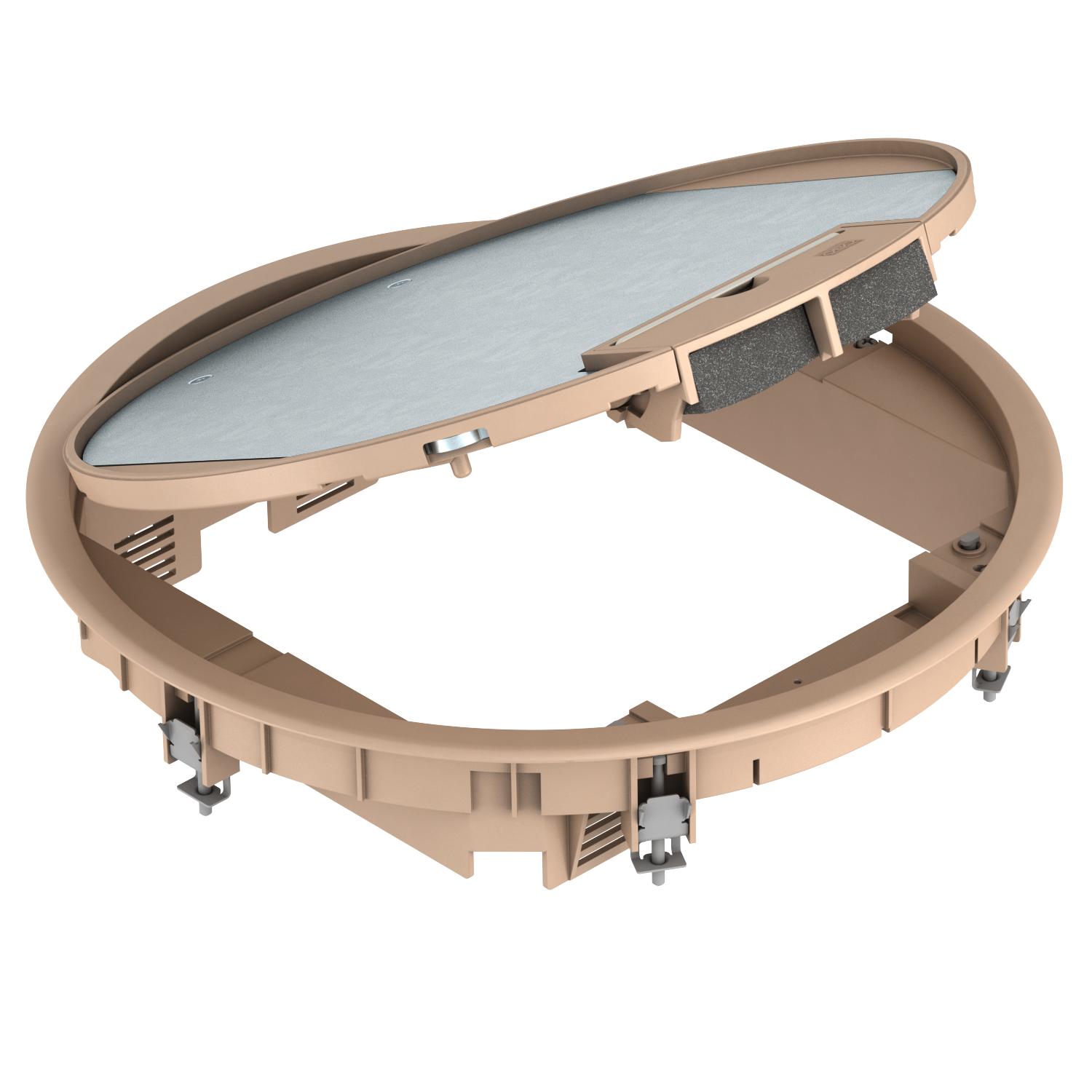

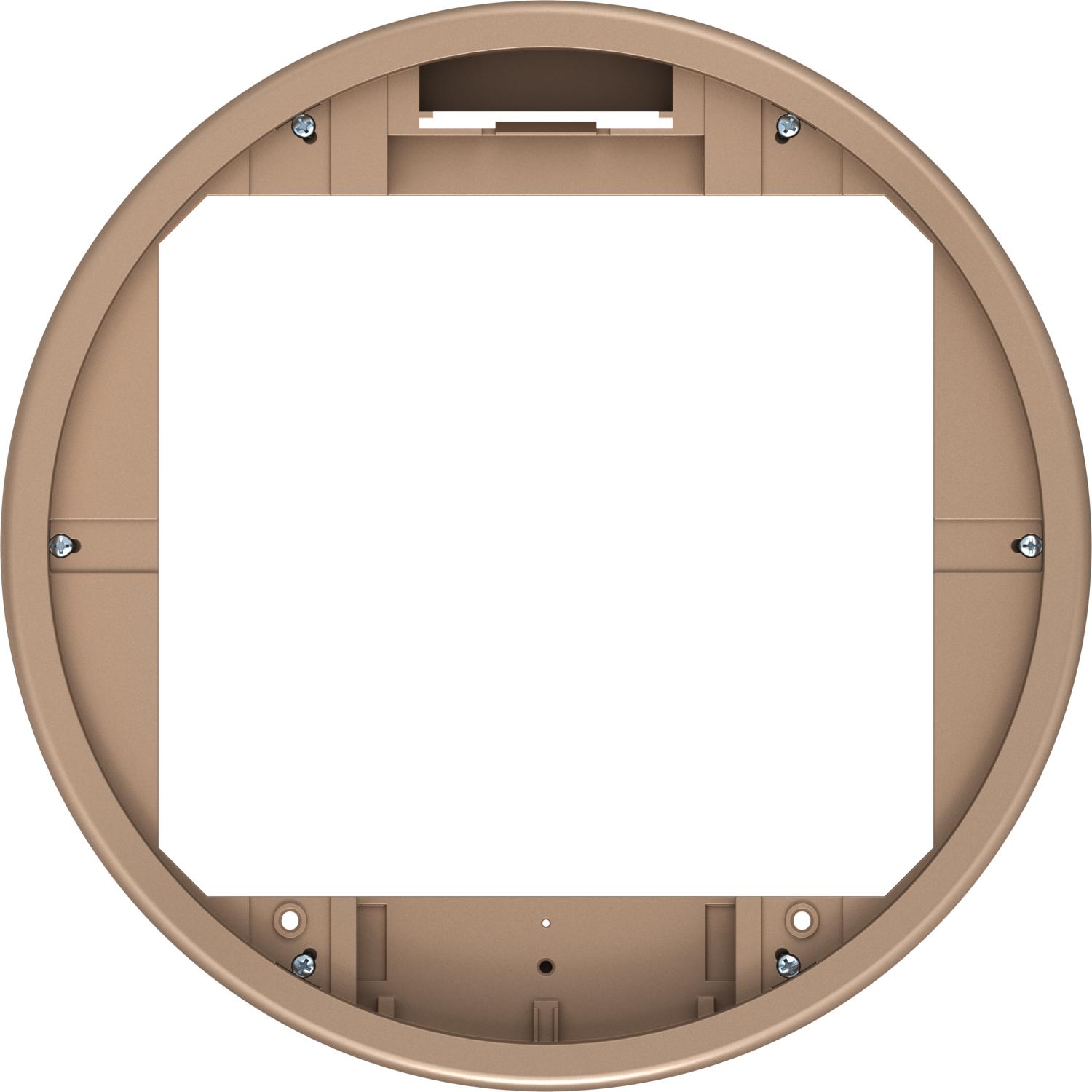

Přístrojová jednotka GESR9 s manipulačním třmenem

Obj. č. 7405536 | EAN 4012195104216

Obj. č. / Typ

Tloušťka podlahové krytiny	5 mm

Jmenovitá velikost pro přístrojové jednotky	R9

Barva

Popis výrobku

Popis výrobku

Přístrojová jednotka s manipulačním třmenem až pro 12 jednotlivých přístrojů Modul 45 ve třech univerzálních nosičích UT4, použití v kanálových systémech a systémových podlahách v interiéru.

Technické údaje

Technické údaje

Barva	šedobéžová; RAL 1019
Délka	324 mm
Hloubka vestavby	73 mm
Jmenovitá velikost pro přístrojové jednotky	R9
Materiál	Polyamid
Montážní průměr	305
Ochranný rám pro podlahovou krytinu	Ano
Otevírací mechanismus	Třmen rukojeti
Počet osaditelných přístrojů	12
Počet přístrojových vložek	3
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Kruhová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Otočný šňůrový vývod

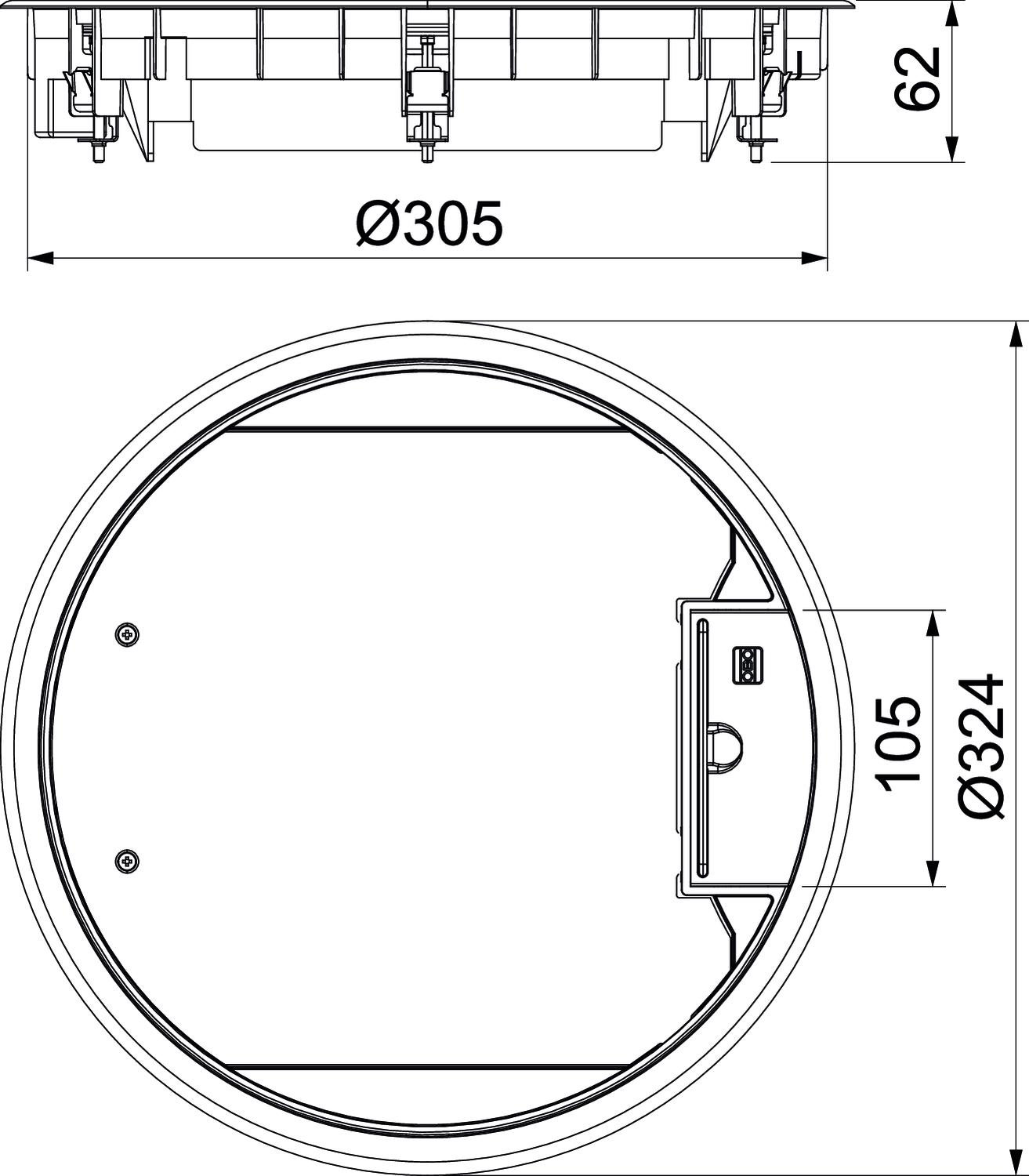

Rozměr	Ø324x61
S drážkou pro podlahovou krytinu	Ano
Schválení	VDE
Šířka	324 mm

Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK08
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 5 000 N
Tloušťka podlahové krytiny	5 mm
Typ montážního systému	MT4 / GB3
Údržba podlahy	suché
Vhodné pro mokrou údržbu	Ne
Vhodné pro podlahový kanál	Ano
Vhodné pro podlahový kanál zalitý mazaninou	Ano
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ne
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Vnější průměr	324 mm
Výška	62 mm
Výška podlahy, min.	73 mm

Všechny typy

Všechny typy

Typ	Tloušťka podlahové krytiny	Jmenovitá velikost pro přístrojové jednotky	Barva	Obj. č.	Množství	Nejm. prod. jedn.
GESR9 U 7011	5 mm	R9	ocelově šedá; RAL 7011	7405528	Kus	1 Kus
GESR9 U 9011	5 mm	R9	grafitově černá; RAL 9011	7405532	Kus	1 Kus
GESR9 U 1019	5 mm	R9	šedobéžová; RAL 1019	7405536	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Prodloužení úchytu	GES RV	7407536	Kus	2 Kus
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm	MTU 3	7407840	Kus	1 Kus
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm	UT4 45 4	7408727	Kus	1 Kus
