Přístrojová jednotka GESRA9/10 s manipulačním třmenem 10
morepic-1 morepic-2

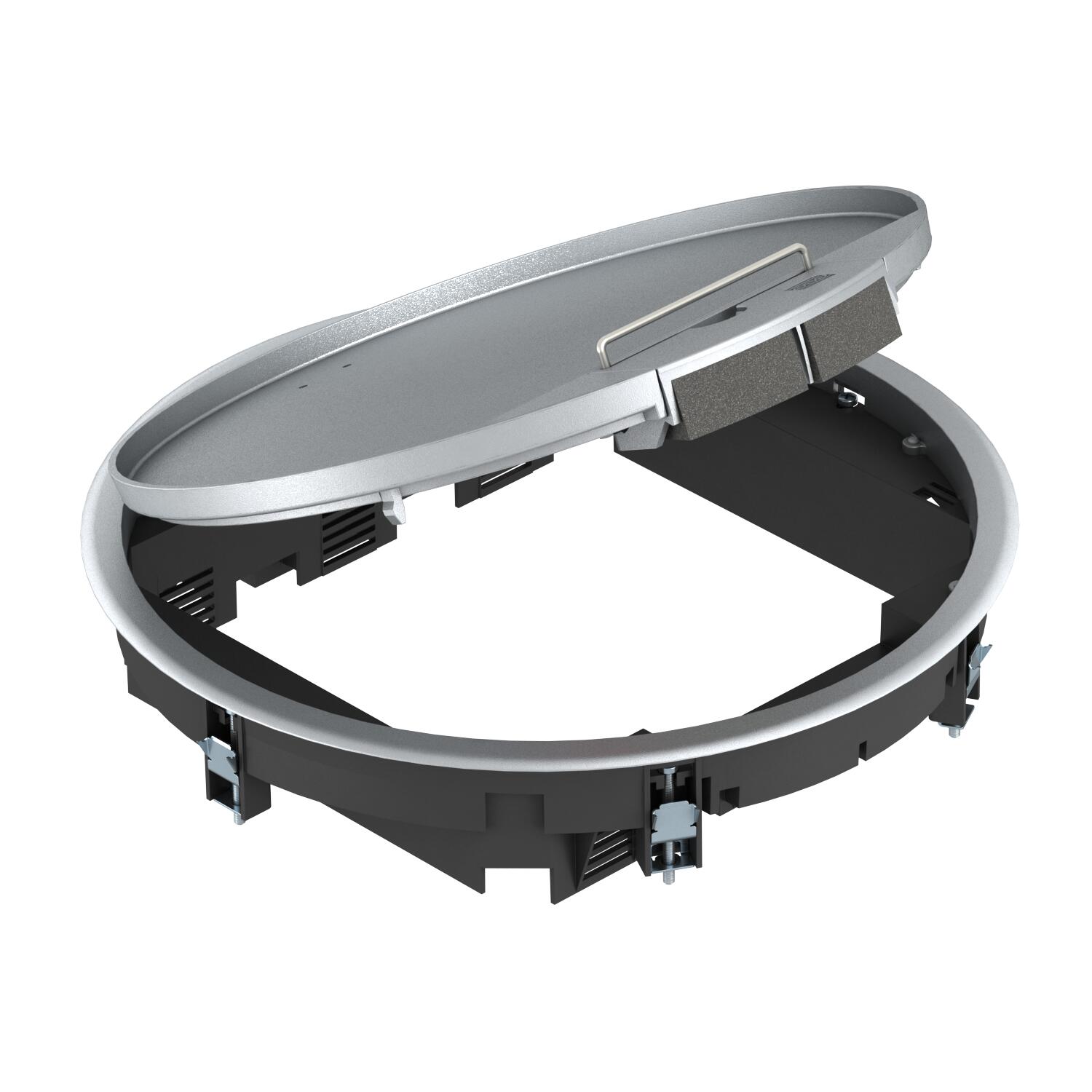

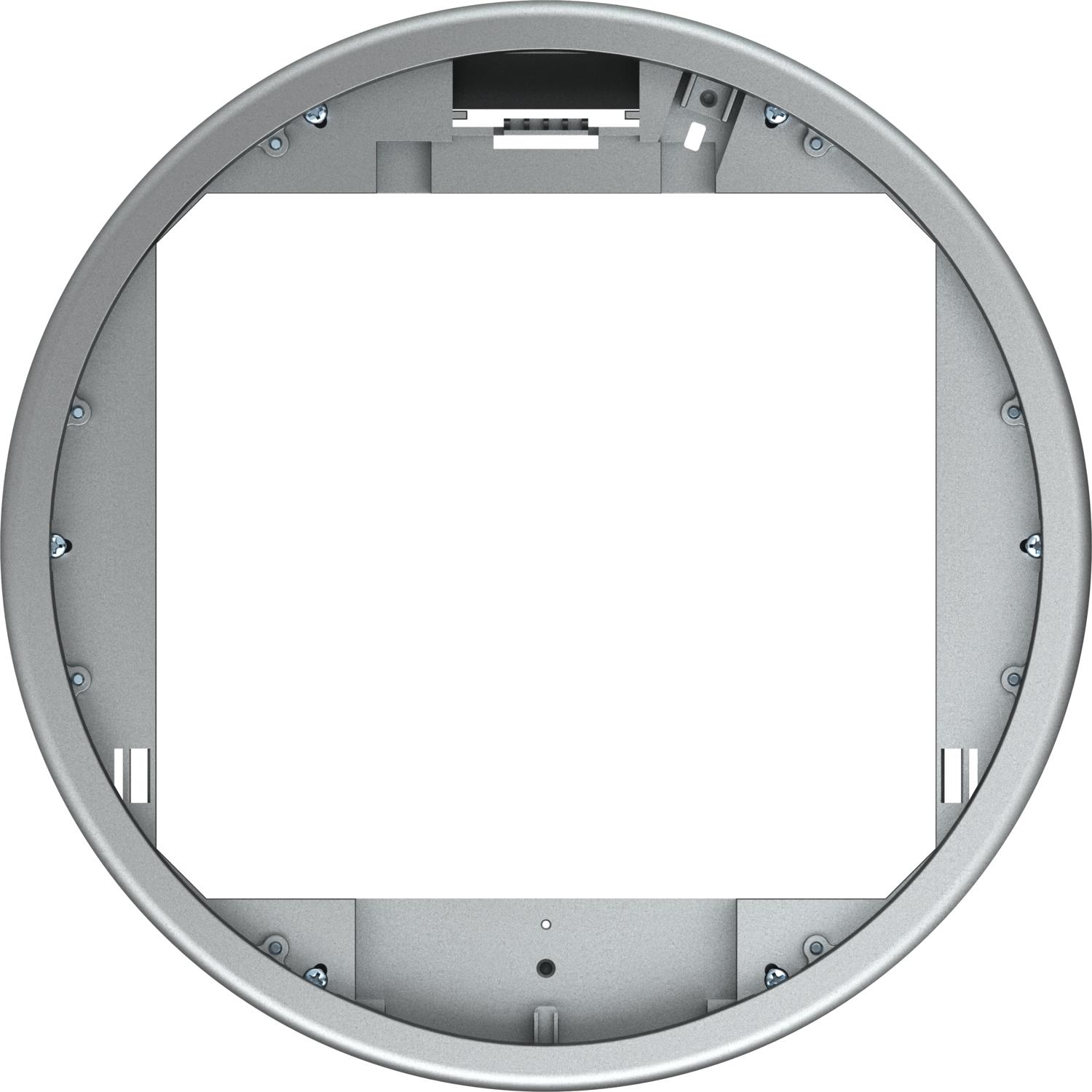

Přístrojová jednotka GESRA9/10 s manipulačním třmenem

Obj. č. 7405580 | EAN 4012195104445

7405580 / GESRA9 10U
10 mm
Popis výrobku
Popis výrobku
Přístrojová jednotka s manipulačním třmenem až pro 12 jednotlivých přístrojů Modul 45 ve třech univerzálních nosičích UT4, použití v kanálových systémech a systémových podlahách v interiéru.


Přístrojová jednotka s manipulačním třmenem, 3 komory, pro vestavbu nosiče modulů MT9. Instalovat lze 3 kryty v provedení APMT5
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Německo
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • UKCA declaration of conformity
Technické údaje

Technické údaje

Hloubka vestavby 78 mm
Jmenovitá velikost pro přístrojové jednotky R9
Materiál Hliníkový tlakový odlitek
Montážní průměr 305
Možnost instalace těsnění Ne
Ochranný rám pro podlahovou krytinu Ano
Otevírací mechanismus Třmen rukojeti
Počet osaditelných přístrojů 12
Počet přístrojových vložek 3
Přístrojové nosiče k uchycení přístrojových vložek Ano
Provedení Kruhová
Provedení pro vysoká zatížení Ne

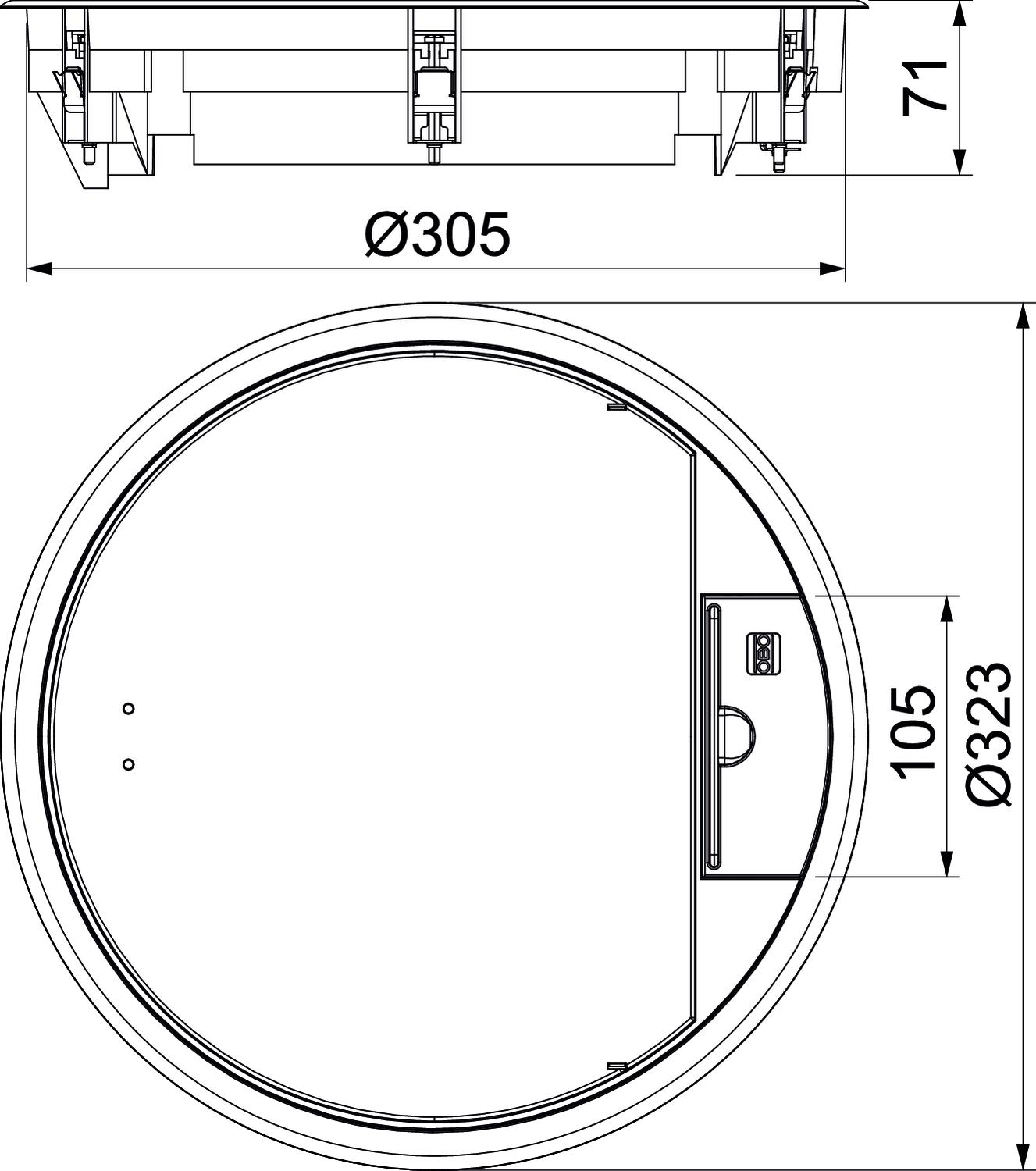

Rozměr Ø323x70
S drážkou pro podlahovou krytinu Ano
Schválení VDE
Stupeň krytí (IP) při nepoužívání IP40
Stupeň krytí (IP) při používání IP20
Stupeň ochrany – kód IK IK10
Svislé zatížení, malá plocha do 3 000 N
Svislé zatížení, velká plocha do 5 000 N
Tloušťka podlahové krytiny 10 mm
Typ montážního systému UT4
Údržba podlahy suché
Vhodné pro mokrou údržbu Ne
Vhodné pro podlahový kanál Ano
Vhodné pro podlahový kanál zalitý mazaninou Ano
Vhodné pro vestavbu do duté podlahy Ano
Vhodné pro vestavbu do dvojité podlahy Ano
Vnější průměr 323 mm
Výška podlahy, min. 78 mm
Všechny typy

Všechny typy

Typ Tloušťka podlahové krytiny Obj. č. Množství Nejm. prod. jedn.
GESRA9 10U 10 mm 7405580
1 Kus
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Prodloužení úchytu Prodloužení úchytu GES RV 7407536
2 Kus
Nosná deska 2 × typ C pro montážní nosič Nosná deska 2 × typ C pro montážní nosič MTM 2C 7407788
1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm MTU 2 7407836
1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm MTU 3 7407840
1 Kus
Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm UT3 45 3 7408723
1 Kus
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm UT4 45 4 7408727
1 Kus
