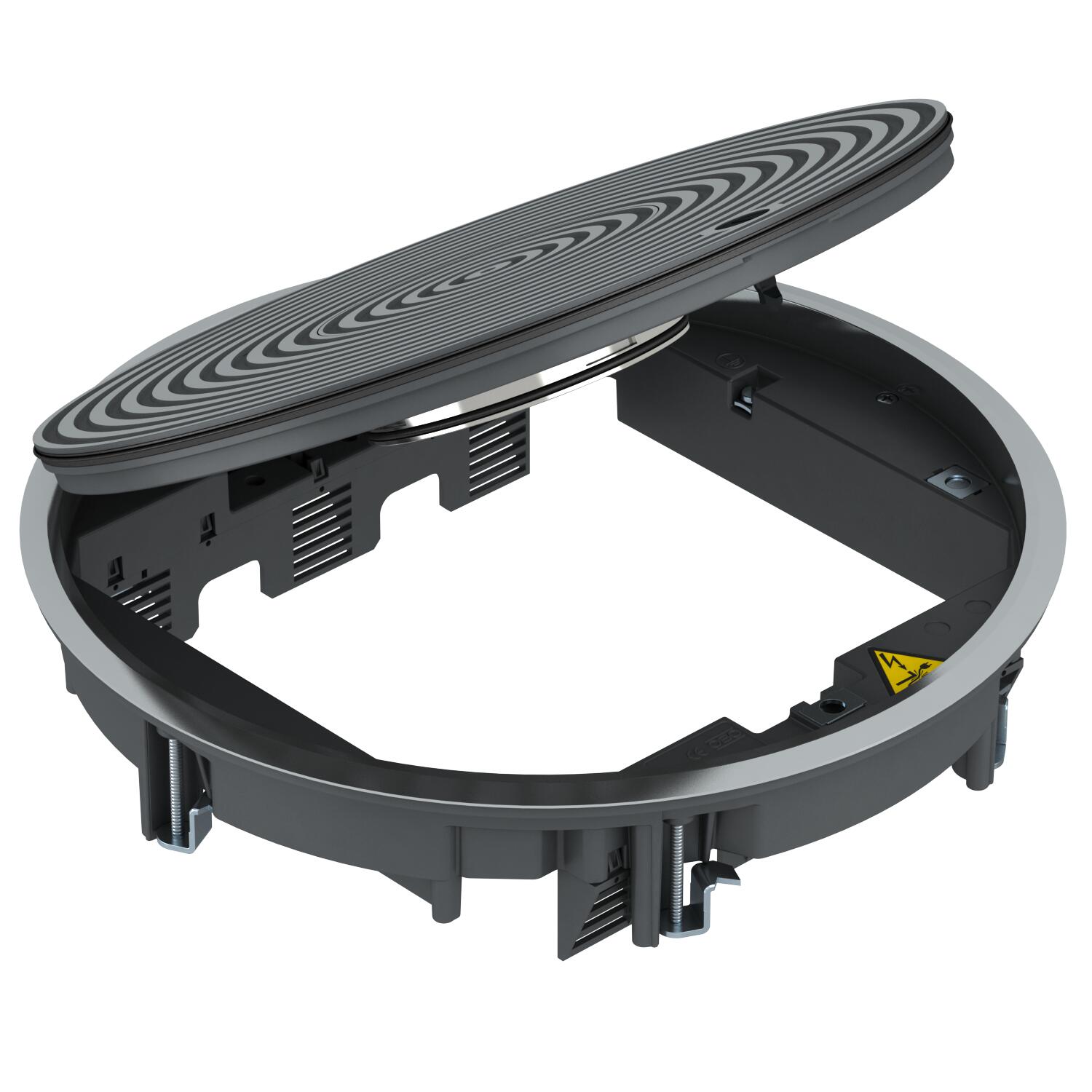

Přístrojová jednotka GRAF9 univerzální, pro podlahy s mokrou údržbou, se strukturovaným víkem
Obj. č. 7405750 | EAN 4012195866992
- Popis výrobku
-
Popis výrobku

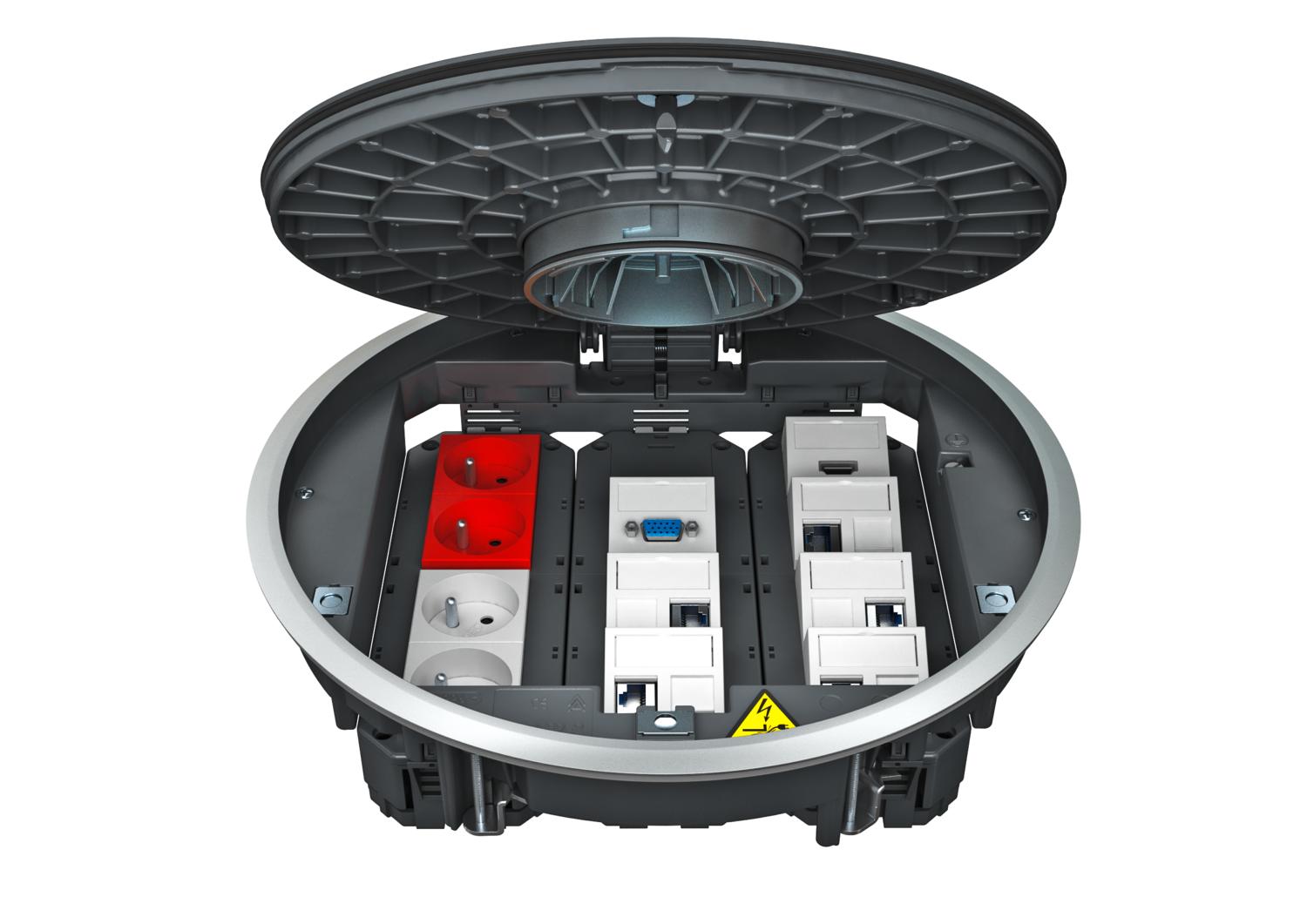

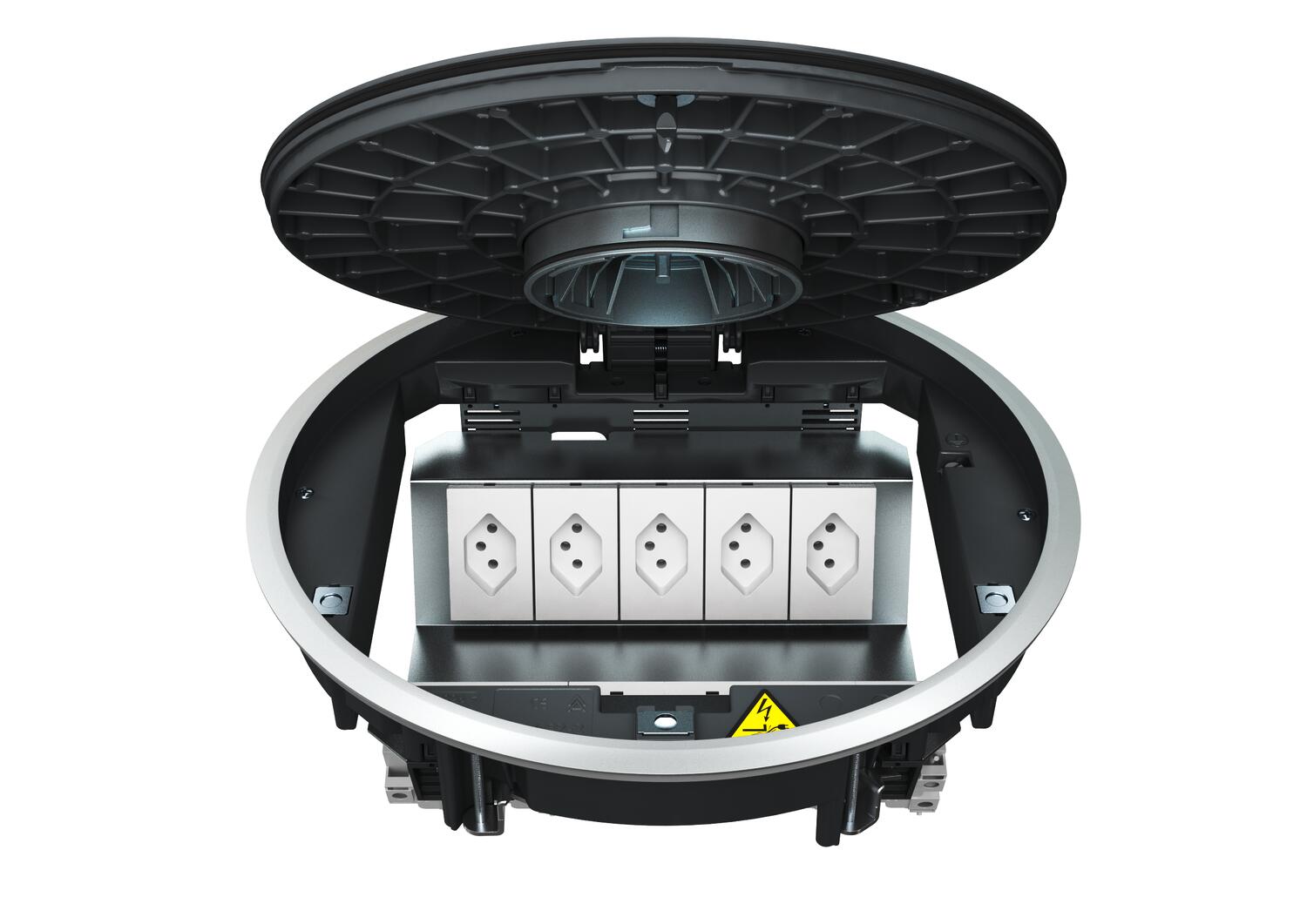

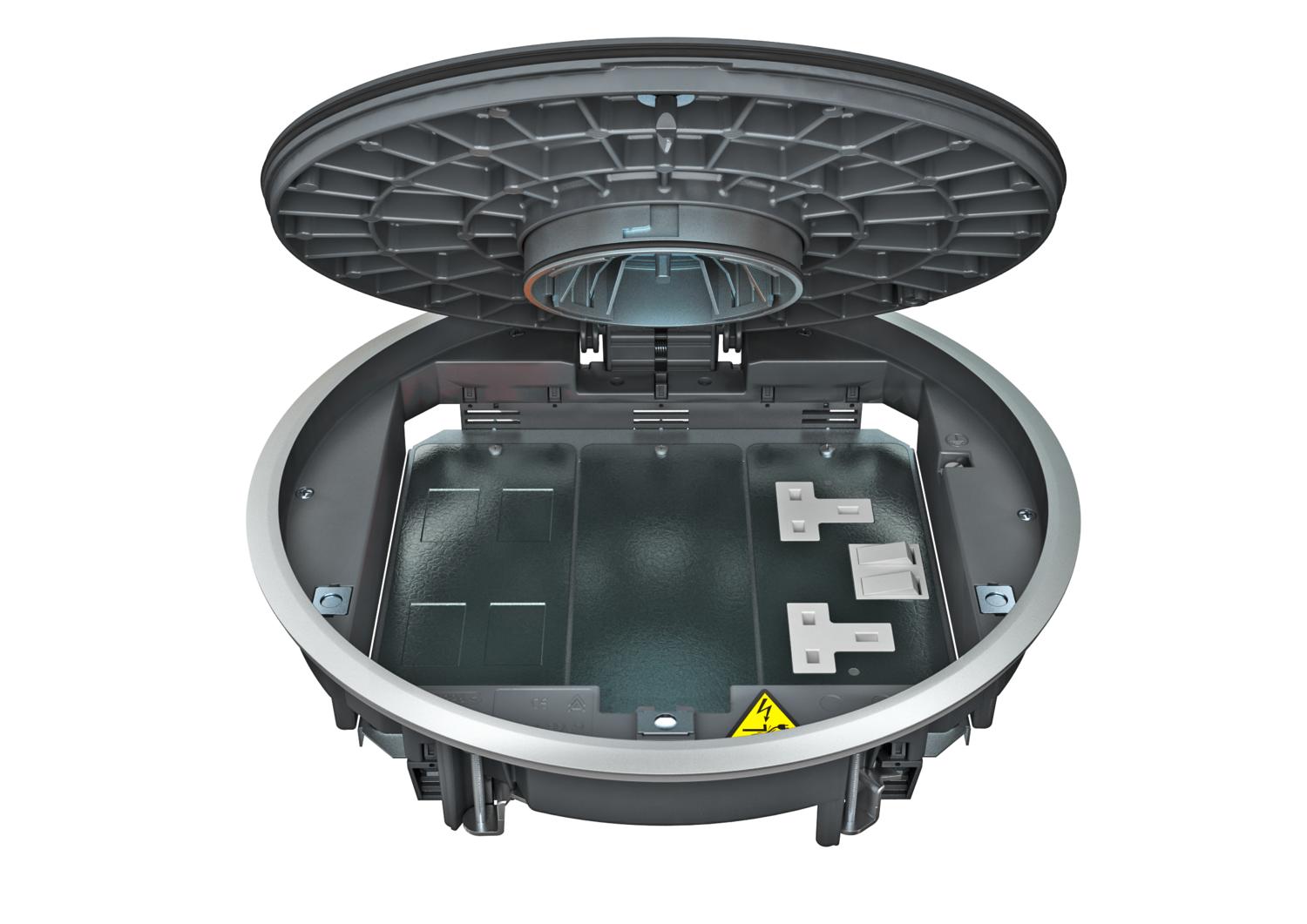

Přístrojová jednotka s tubusem pro podlahy s mokrou údržbou, až pro dvanáct jednotlivých přístrojů Modul 45 ve třech univerzálních nosičích UT4, pro použití v kanálových systémech a systémových podlahách v interiéru.
Lze použít také ve spojení s montážním nosičem MT. Počet osaditelných instalačních přístrojů závisí na druhu instalačních přístrojů.
-
- Technické údaje
-
Technické údaje

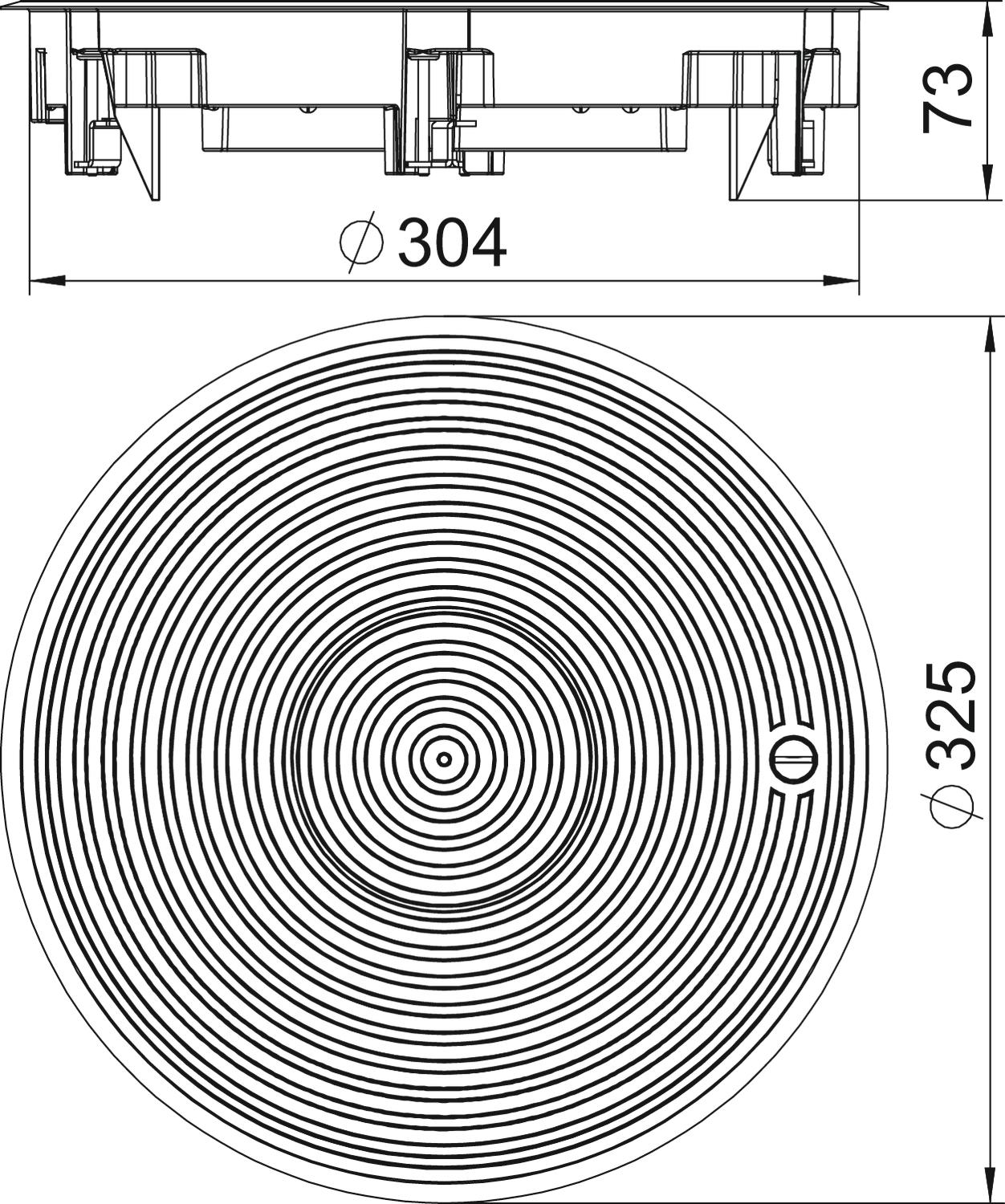

Barva grafitově černá; RAL 9011 Hloubka vestavby 80 mm Jmenovitá velikost pro přístrojové jednotky R9 Materiál Hliníkový tlakový odlitek Montážní průměr 305 Možnost instalace těsnění Ano Ochranný rám pro podlahovou krytinu Ano Otevírací mechanismus Otočná západka Počet osaditelných přístrojů 12 Počet přístrojových vložek 3 Provedení Kruhová Provedení pro vysoká zatížení Ano Provedení rámu Ochranný kobercový rám Provedení vývodu vedení Zápustný tubus Rozměr Ø325x74 S drážkou pro podlahovou krytinu Ne Schválení VDE Stupeň krytí (IP) při nepoužívání IP45 Stupeň krytí (IP) při používání IP20 Stupeň ochrany – kód IK IK10 Svislé zatížení, malá plocha do 3 000 N Svislé zatížení, velká plocha do 10 000 N Typ montážního systému UT4 Údržba podlahy mokré Vhodné pro mokrou údržbu Ano Vhodné pro podlahový kanál Ano Vhodné pro podlahový kanál zalitý mazaninou Ano Vhodné pro uzavřený podlahový kanál uložený v mazanině Ano Vhodné pro vestavbu do duté podlahy Ano Vhodné pro vestavbu do dvojité podlahy Ano Vnější průměr 325 mm Výška podlahy, min. 80 mm - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Prodloužení úchytu
GES RV 7407536 2 Kus
Nosná deska 2 × typ C pro montážní nosič
MTM 2C 7407788 1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm
MTU 2 7407836 1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm
MTU 3 7407840 1 Kus
Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm
UT3 45 3 7408723 1 Kus
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm
UT4 45 4 7408727 1 Kus - Ke stažení
-
