Přístrojová jednotka GRAF9 univerzální, pro podlahy s mokrou údržbou, se strukturovaným víkem | R9 | ocelově šedá; RAL 7011

Přístrojová jednotka GRAF9 univerzální, pro podlahy s mokrou údržbou, se strukturovaným víkem

Obj. č. 7405746 | EAN 4012195866985

Obj. č. / Typ

Jmenovitá velikost pro přístrojové jednotky	R9

Barva

Popis výrobku

Popis výrobku

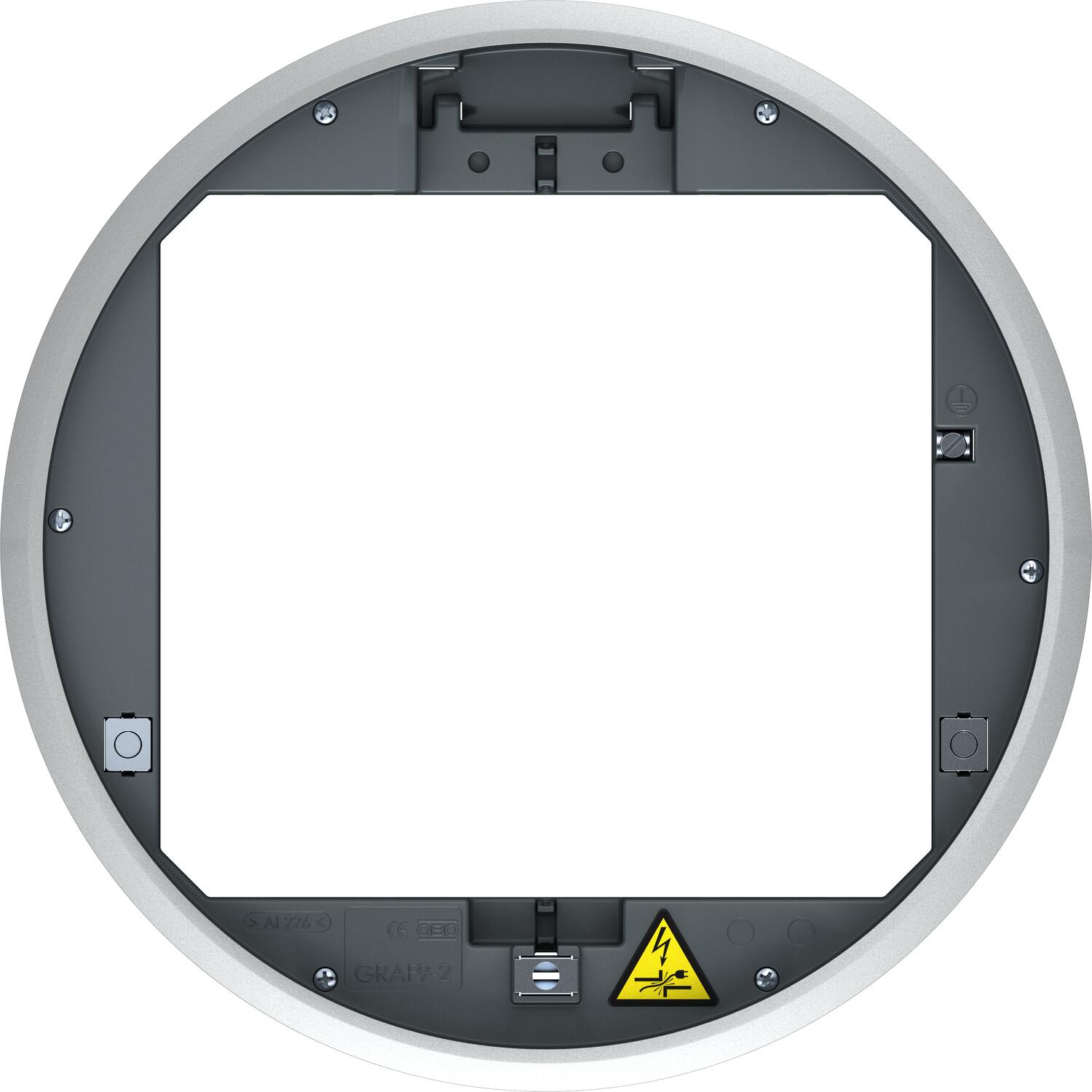

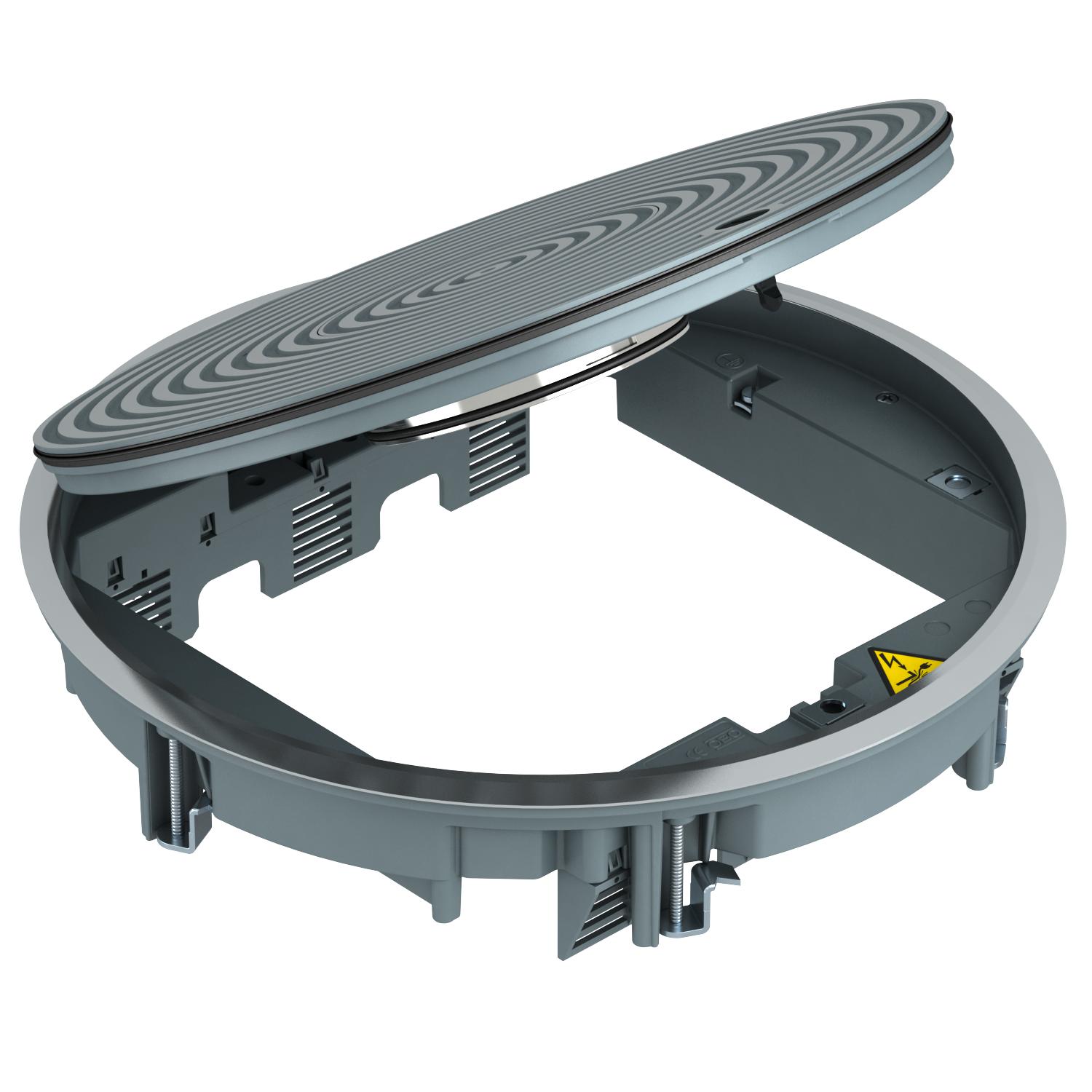

Přístrojová jednotka s tubusem pro podlahy s mokrou údržbou, až pro dvanáct jednotlivých přístrojů Modul 45 ve třech univerzálních nosičích UT4, pro použití v kanálových systémech a systémových podlahách v interiéru.
Lze použít také ve spojení s montážním nosičem MT. Počet osaditelných instalačních přístrojů závisí na druhu instalačních přístrojů.

Technické údaje

Technické údaje

Barva	ocelově šedá; RAL 7011
Hloubka vestavby	80 mm
Jmenovitá velikost pro přístrojové jednotky	R9
Materiál	Hliníkový tlakový odlitek
Montážní průměr	305
Možnost instalace těsnění	Ano
Ochranný rám pro podlahovou krytinu	Ano
Otevírací mechanismus	Otočná západka
Počet osaditelných přístrojů	12
Počet přístrojových vložek	3
Provedení	Kruhová
Provedení pro vysoká zatížení	Ano
Provedení rámu	Ochranný kobercový rám
Provedení vývodu vedení	Zápustný tubus

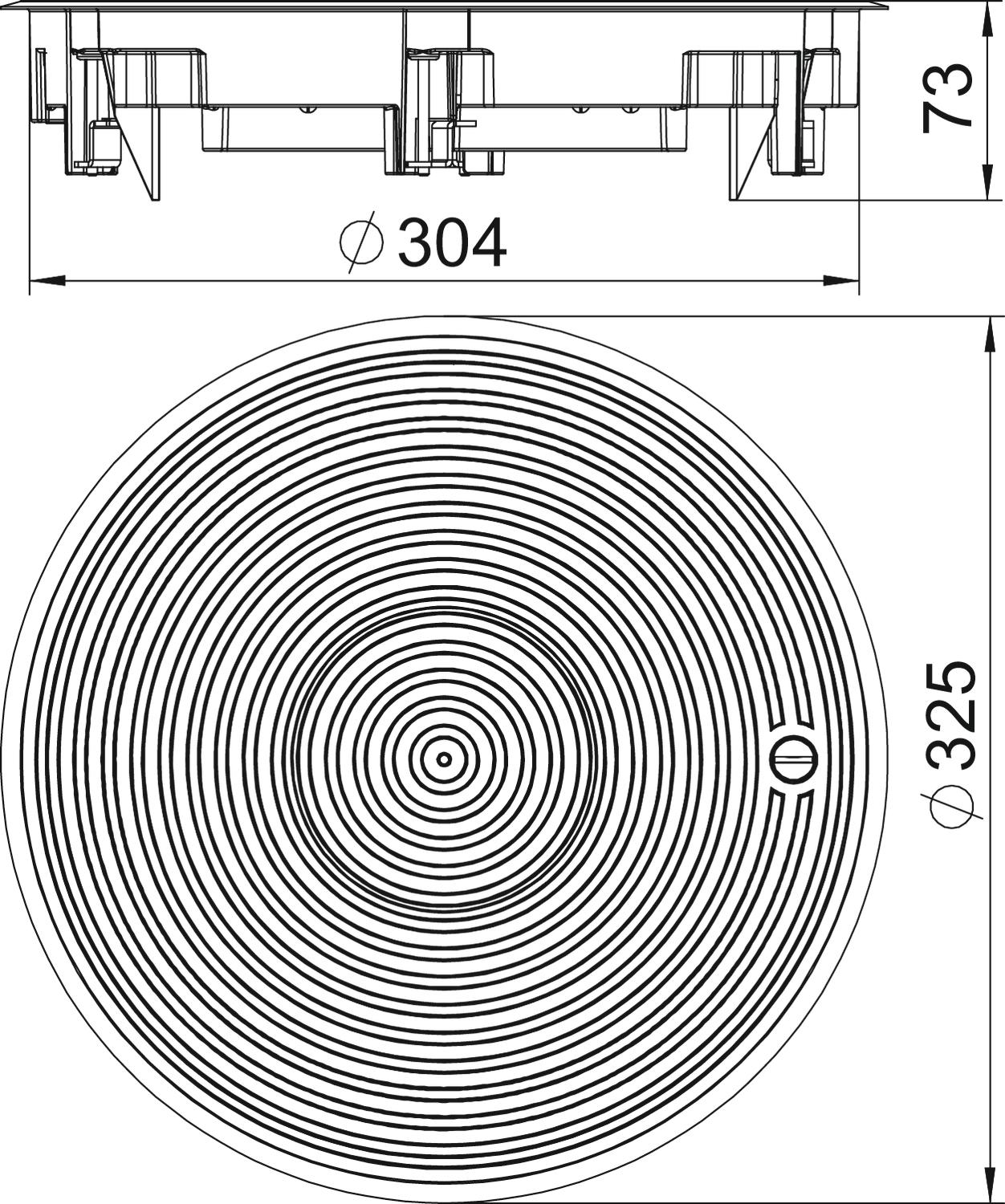

Rozměr	Ø325x74
S drážkou pro podlahovou krytinu	Ne

Schválení	VDE
Stupeň krytí (IP) při nepoužívání	IP45
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 10 000 N
Typ montážního systému	UT4
Údržba podlahy	mokré
Vhodné pro mokrou údržbu	Ano
Vhodné pro podlahový kanál	Ano
Vhodné pro podlahový kanál zalitý mazaninou	Ano
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ano
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Vnější průměr	325 mm
Výška podlahy, min.	80 mm

Všechny typy

Všechny typy

Typ	Jmenovitá velikost pro přístrojové jednotky	Barva	Obj. č.	Množství	Nejm. prod. jedn.
GRAF9-2 U 7011	R9	ocelově šedá; RAL 7011	7405746	Kus	1 Kus
GRAF9-2 U 9011	R9	grafitově černá; RAL 9011	7405750	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Prodloužení úchytu	GES RV	7407536	Kus	2 Kus
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm	MTU 2	7407836	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm	MTU 3	7407840	Kus	1 Kus
Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm	UT3 45 3	7408723	Kus	1 Kus
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm	UT4 45 4	7408727	Kus	1 Kus
