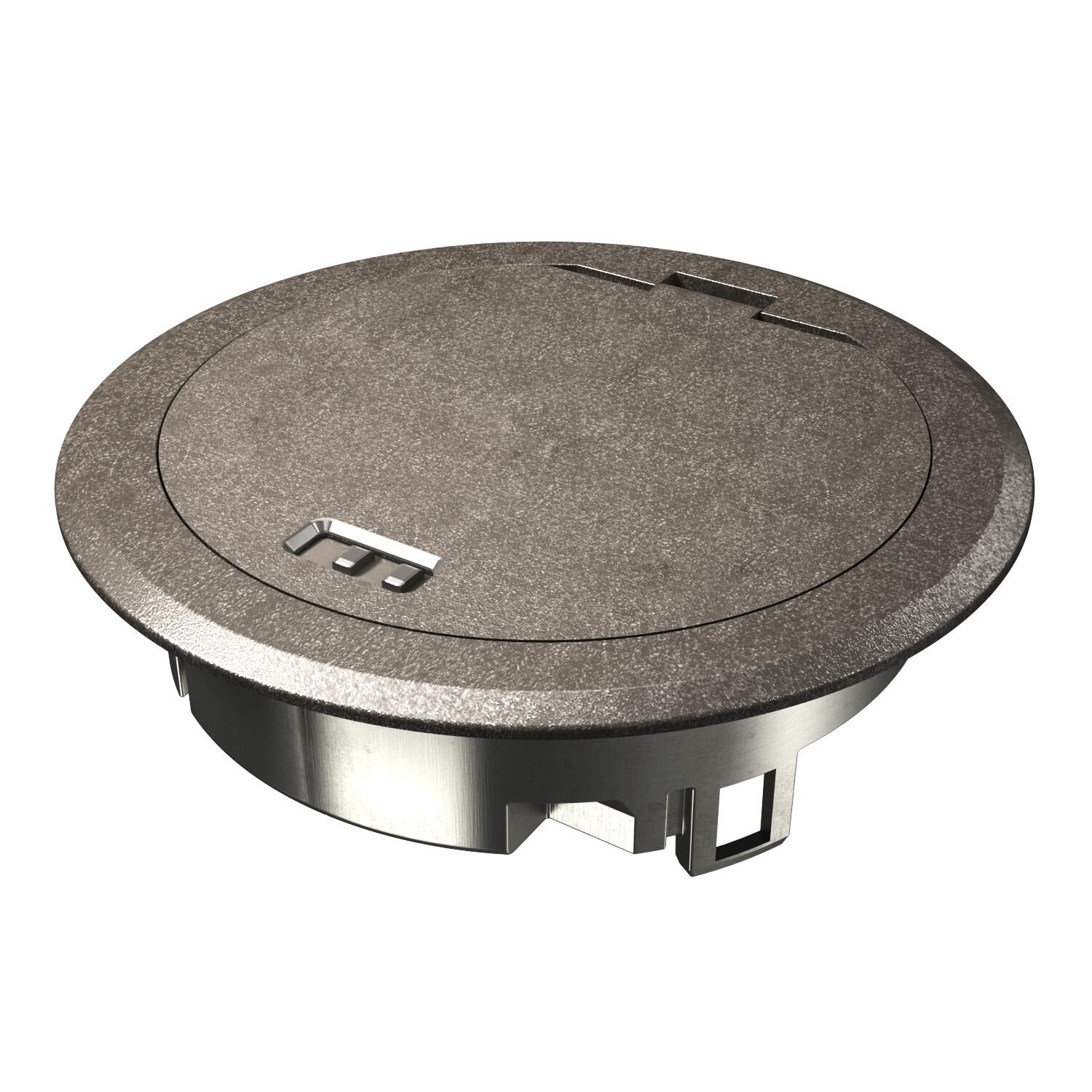

Přístrojová jednotka s odklápěcím víčkem a aretačním šoupátkem, GES R2, oxidovaný nikl
Obj. č. 7408849 | EAN 4012196689767
- Popis výrobku
-
Popis výrobkuPřístrojová jednotka s odklápěcím víčkem a aretační páčkou pro podlahovou zásuvku GES R2 k přímé montáži do instalační krabice MT R2 v interiéru.
V zavřeném stavu lze podlahovou zásuvku použit i pro čištění za mokra.
-
- Technické údaje
-
Technické údaje

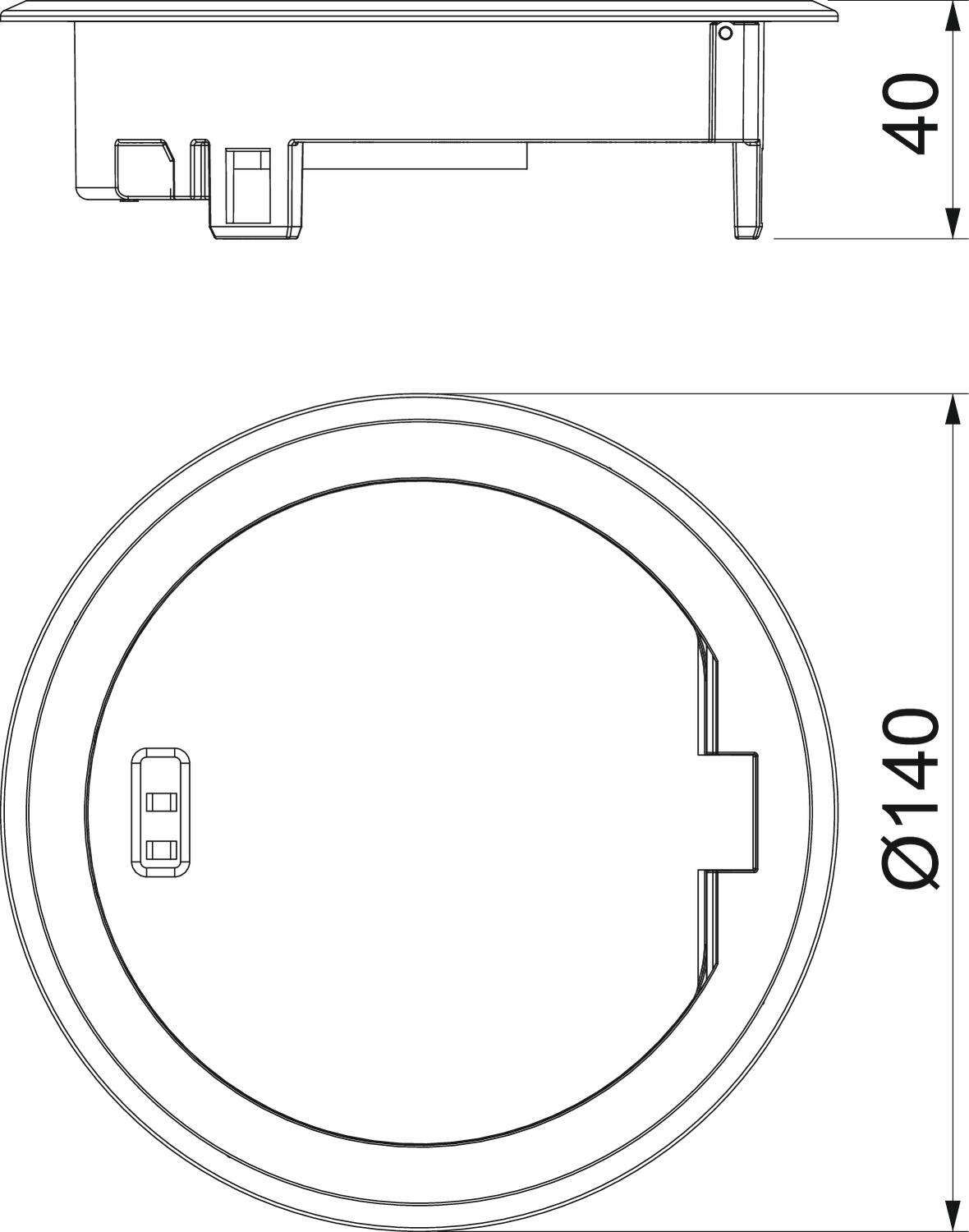

Hloubka vestavby 85 mm Materiál Zinek litý pod tlakem Normaa EN 50085-2-2 Ochranný rám pro podlahovou krytinu Ano Otevírací mechanismus Aretační páčka Povrch oxidovaný nikl Provedení Kruhová Provedení vývodu vedení Otočný šňůrový vývod Rozměr 140 mm S drážkou pro podlahovou krytinu Ne Schválení VDE Stupeň krytí (IP) při nepoužívání IP66 Stupeň krytí (IP) při používání IP20 Stupeň ochrany – kód IK IK10 Svislé zatížení, malá plocha do 3 000 N Svislé zatížení, velká plocha do 15 000 N Údržba podlahy mokré Vhodné pro mokrou údržbu Ano Vhodné pro podlahový kanál Ne Vhodné pro vestavbu do duté podlahy Ano Vhodné pro vestavbu do dvojité podlahy Ano Vnější průměr 140 mm - Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Montážní deska pro datovou techniku, typ C
MP R2 2C 7408806 1 Kus
Instalační krabice, dvojitá, VDE
MT R2 VDE 7408832 1 Kus
Krabice do mazaniny pro GES R2
UD GES R2 7428526 1 Kus - Ke stažení
-
Datový list GES R2 Ni-O / 7408849 , 0.33MB , pdfEU prohlášení o shodě GES R2 Ni-O / 7408849 , 0.13MB , pdfUK - Prohlášení shody GES R2 Ni-O / 7408849 , 0.09MB , pdfREACH Prohlášení o shodě GES R2 Ni-O / 7408849 , 0.12MB , pdfRoHS Prohlášení o shodě GES R2 Ni-O / 7408849 , 0.13MB , pdfSchvalovací značka Souhlas s užitím značky VDE pro GES R2 , 0.19MB , pdfNávod k montáži Floor socket GES R2 , 1.06MB , pdfNávod k montáži Úplný návod pro podlahovou zásuvku GES R2 , 0.83MB , pdf
