Přístrojová krabice do dutých stěn 35 35 | 68 | 68 | | 6

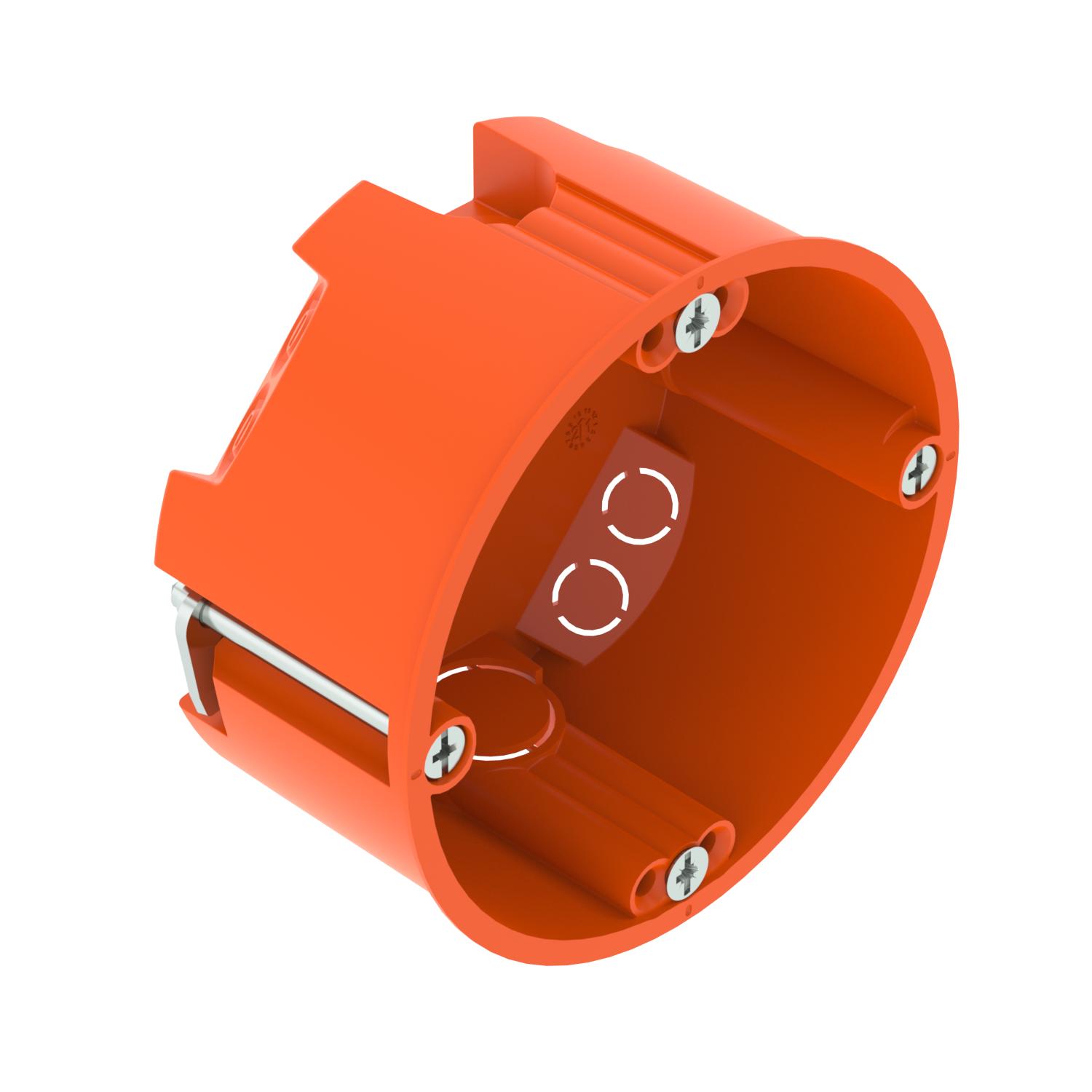

Přístrojová krabice do dutých stěn 35

Obj. č. 2003800 | EAN 4012196687060

Obj. č. / Typ	2003800 / HG 35

Výška	35 mm

Průměr	68 mm

Průměr vyfrézovaného otvoru	68 mm

Počet vstupů	6

Popis výrobku

Popis výrobku

Přístrojová krabice do dutých stěn pro použití v dutých stěnách s montážní hloubkou nejméně 35 mm a tloušťkou desek 5–28 mm.

• 2 x 3 nálitky pro šrouby
• Přístrojové šrouby, upínací výstupky
• 4 vývody pro vedení NYM 3 x 1,5 mm
• 2 vývody pro vedení NYM 3 x 2,5 mm² nebo 5 x 1,5 mm²
• Možnost propojení s dalšími krabicemi HG 35 pomocí spojovacího dílu typu ZH 11-V
Dodávané příslušenství: 10 x spojovací díl typu ZH 11-V
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.

Technické údaje

Technické údaje

Barva	oranžová
Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	0,0816 kg CO₂e / 1 Kus
Druh průchodky pouzdra	Vylamovací otvor
Druh vývodů	Vedení NYM a datová vedení
Jmenovité napětí	400 V
Jmenovitý průřez, max.	2,5 mm²
Jmenovitý průřez, min.	1,5 mm²
Materiál	Polypropylén
Nárazuvzdorný	Ano
odolné proti šíření plamene	podle VDE 0471 / IEC 60695-2-11, zkušební teplota 850 °C
Počet vložek	1
Počet vstupů	6
Průměr	68 mm
Průměr vyfrézovaného otvoru	68 mm

Rozměr	Ø68mm, H35mm
Se šrouby	Ano
Spojovací nálitek	Spojovací prvek
Stupeň krytí	IP30
Tvar	Kruhová
Upevnění přístrojů	Šrouby
Upevnění víka	Šrouby
Vhodné pro tloušťku desky max.	28 mm
Vhodné pro tloušťku desky min.	5 mm
Vrchní díl	bez
Vstupy pro vedení 3 × 1,5 mm²	4
Vstupy pro vedení 3 × 2,5 mm² / 5 × 1,5 mm²	2
Výška	35 mm
Vzduchotěsné	Ne

Všechny typy

Všechny typy

Typ	Výška	Průměr	Průměr vyfrézovaného otvoru	Počet vstupů	Obj. č.	Množství	Nejm. prod. jedn.
HG 35	35 mm	68 mm	68 mm	6	2003800	Kus	25 Kus

Příslušenství

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Vyrovnávací kruh pro krabice do dutých stěn	ZH 68-AR	2003840	Kus	10 Kus
Vyrovnávací kroužek pro krabice do dutých stěn 10	ZH 10-AR	2003842	Kus	25 Kus
Vyrovnávací kroužek pro krabice do dutých stěn 20	ZH 20-AR	2003844	Kus	25 Kus
Spojovací prvek pro krabice do dutých stěn HW	ZH 11V	2003846	Kus	10 Kus
Vnitřní víko přístrojové krabice do dutých stěn	ZH 60-ID	2003848	Kus	25 Kus
