Přístrojová krabice do dutých stěn 47, dvojitá 47 | | 68 | 20/25 mm | 12

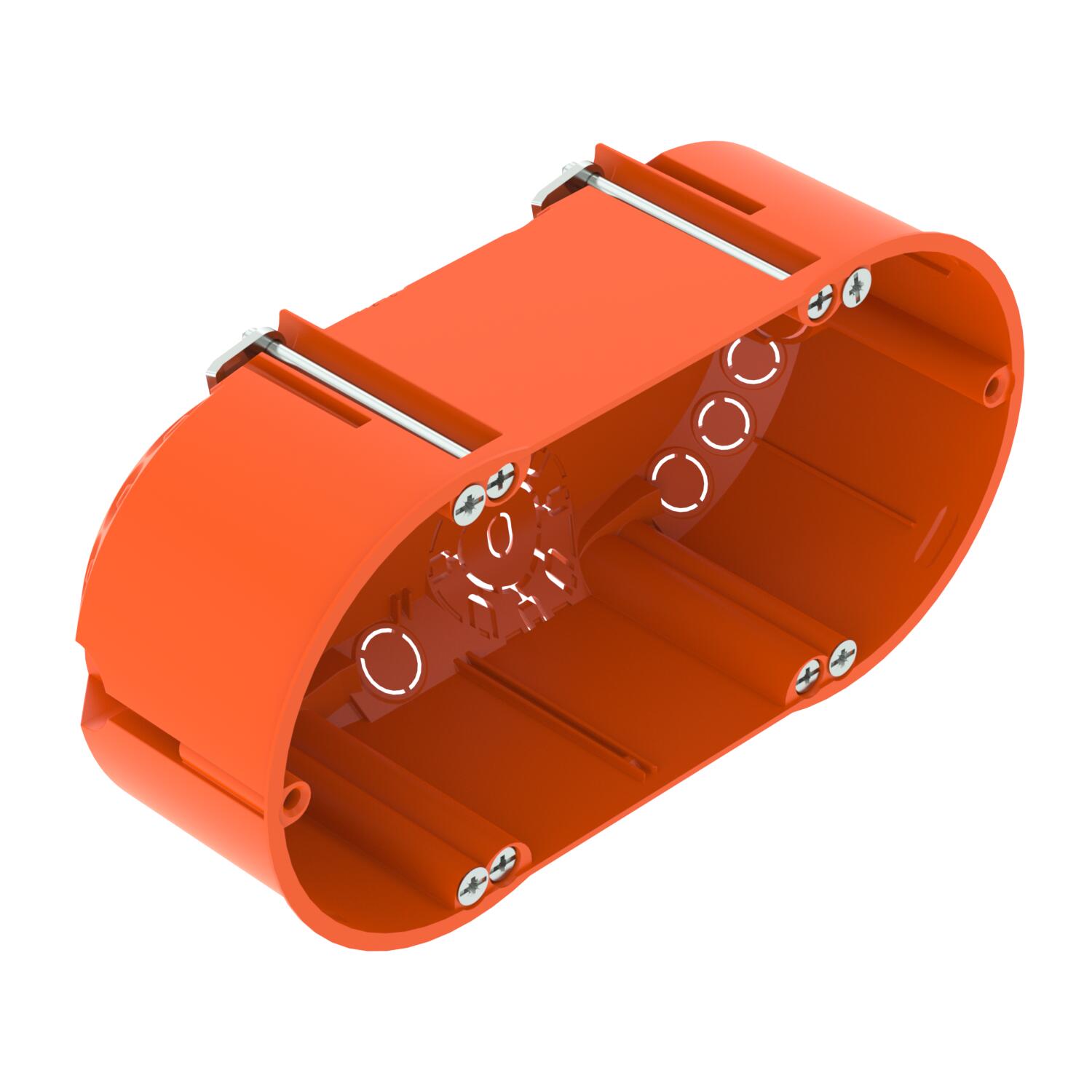

Přístrojová krabice do dutých stěn 47, dvojitá

Obj. č. 2003822 | EAN 4012196863945

Obj. č. / Typ	2003822 / HG 47-DV

Výška	47 mm

Průměr vyfrézovaného otvoru	68 mm

Pro průměr trubky	20/25 mm

Počet vstupů	12

Popis výrobku

Popis výrobku

Dvojitá přístrojová krabice do dutých stěn pro použití v dutých stěnách s montážní hloubkou nejméně 47 mm a tloušťkou desek 5–40 mm.

• 6 nálitků pro šrouby
• Přístrojové šrouby, upevňovací třmeny
• 4 kombi- otvory pro trubku Ø 20 und 25 mm
• 4 otvory pro vedení NYM 3 x 1,5 mm
• 2 otvory pro vedení NYM 3 x 2,5 mm² nebo 5 x 1,5 mm²
• 2 otvory pro vedení NYM 5 x 2,5 mm² nebo 7 x 1,5 mm²
• Propojení s dalšími krabicemi pomocí spojovacího dílu typu ZH 11-V
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.

Technické údaje

Technické údaje

Barva	oranžová
Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	0,2266 kg CO₂e / 1 Kus
Délka	142 mm
Druh průchodky pouzdra	Vylamovací otvor
Druh vývodů	Vedení NYM, datová vedení a trubky
Jmenovité napětí	400 V
Jmenovitý průřez, max.	2,5 mm²
Jmenovitý průřez, min.	1,5 mm²
Materiál	Polypropylén
Nárazuvzdorný	Ano
odolné proti šíření plamene	podle VDE 0471 / IEC 60695-2-11, zkušební teplota 850 °C
Počet vložek	2
Počet vstupů	12
Pro průměr trubky	20/25 mm

Průměr vyfrézovaného otvoru	68 mm

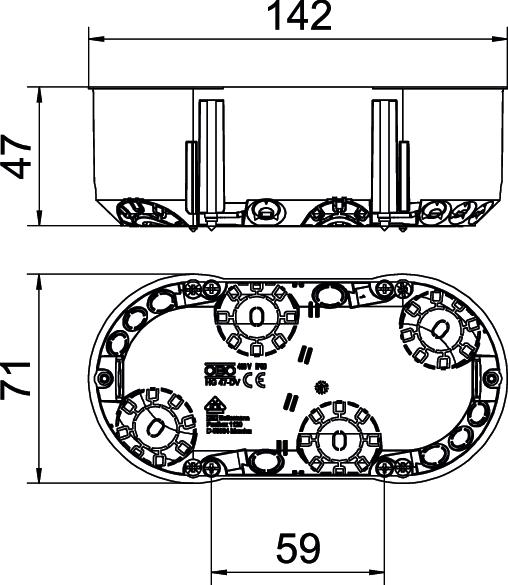

Rozměr	142x71
Se šrouby	Ano
Šířka	71 mm
Spojovací nálitek	Spojovací prvek
Stupeň krytí	IP30
Tvar	oválný
Upevnění přístrojů	Šrouby
Upevnění víka	Šrouby
Vhodné pro tloušťku desky max.	40 mm
Vhodné pro tloušťku desky min.	5 mm
Vrchní díl	bez
Výška	47 mm
Vzduchotěsné	Ne
