Přístrojová krabice do dutých stěn 61, CEE/PERILEX, s víkem 61 | 74 | 74 | 20/25 mm | 9

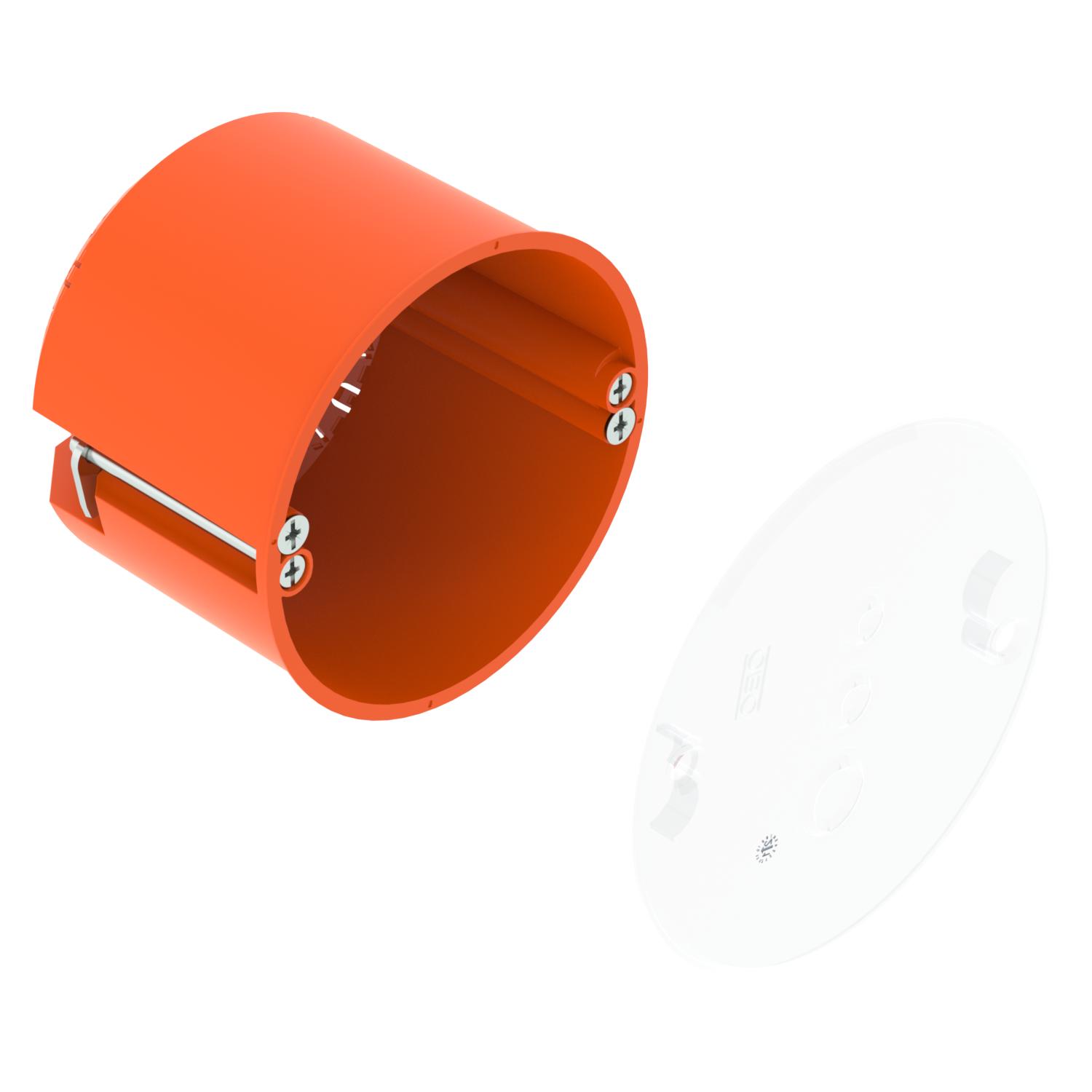

Přístrojová krabice do dutých stěn 61, CEE/PERILEX, s víkem

Obj. č. 2003820 | EAN 4012196714650

Obj. č. / Typ	2003820 / HG 61-AD-D

Výška	61 mm

Průměr	74 mm

Průměr vyfrézovaného otvoru	74 mm

Pro průměr trubky	20/25 mm

Počet vstupů	9

Popis výrobku

Popis výrobku

Přístrojová krabice do dutých stěn CEE/PERILEX s víkem pro použití v dutých stěnách s montážní hloubkou nejméně 61 mm a tloušťkou desek 5–40 mm.

• 2 nálitky pro šrouby
• Přístrojové šrouby, upevňovací třmeny
• 3 kombi - otvory pro trubky Ø 20 a 25 mm
• 3 otvory pro vedení NYM 3 x 2,5 mm² nebo 5 x 1,5 mm²
• 2 otvory pro vedení NYM 5 x 2,5 mm² nebo 7 x 1,5 mm²
• 1 otvor pro vedení NYM 3 x 1,5 mm²
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.

Technické údaje

Technické údaje

Barva	oranžová
Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	0,1368 kg CO₂e / 1 Kus
Druh průchodky pouzdra	Vylamovací otvor
Druh vývodů	Vedení NYM a trubky
Jmenovité napětí	400 V
Jmenovitý průřez, max.	2,5 mm²
Jmenovitý průřez, min.	1,5 mm²
Kombinované vývody Ø 20/25 mm	3
Materiál	Polypropylén
Nárazuvzdorný	Ano
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 850 °C
Počet vložek	1
Počet vstupů	9
Pro průměr trubky	20/25 mm
Průměr	74 mm
Průměr vyfrézovaného otvoru	74 mm

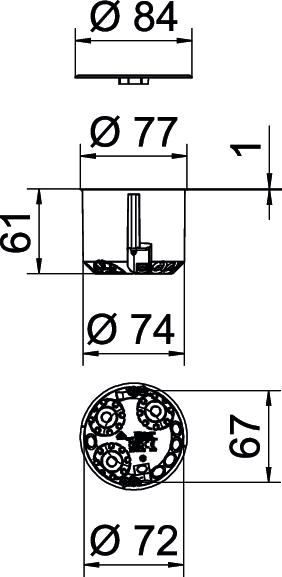

Rozměr	Ø74mm, H61mm
Se šrouby	Ano
Spojovací nálitek	bez
Stupeň krytí	IP30
Tvar	Kruhová
Upevnění přístrojů	Šrouby
Upevnění víka	Šrouby
Vhodné pro tloušťku desky max.	40 mm
Vhodné pro tloušťku desky min.	5 mm
Vrchní díl	bílá
Vstupy pro vedení 3 × 1,5 mm²	1
Vstupy pro vedení 3 × 2,5 mm² / 5 × 1,5 mm²	3
Vstupy pro vedení 5 × 2,5 mm² / 7 × 1,5 mm²	2
Výška	61 mm
Vzdálenost mezi šrouby víka	67 mm
Vzduchotěsné	Ne
