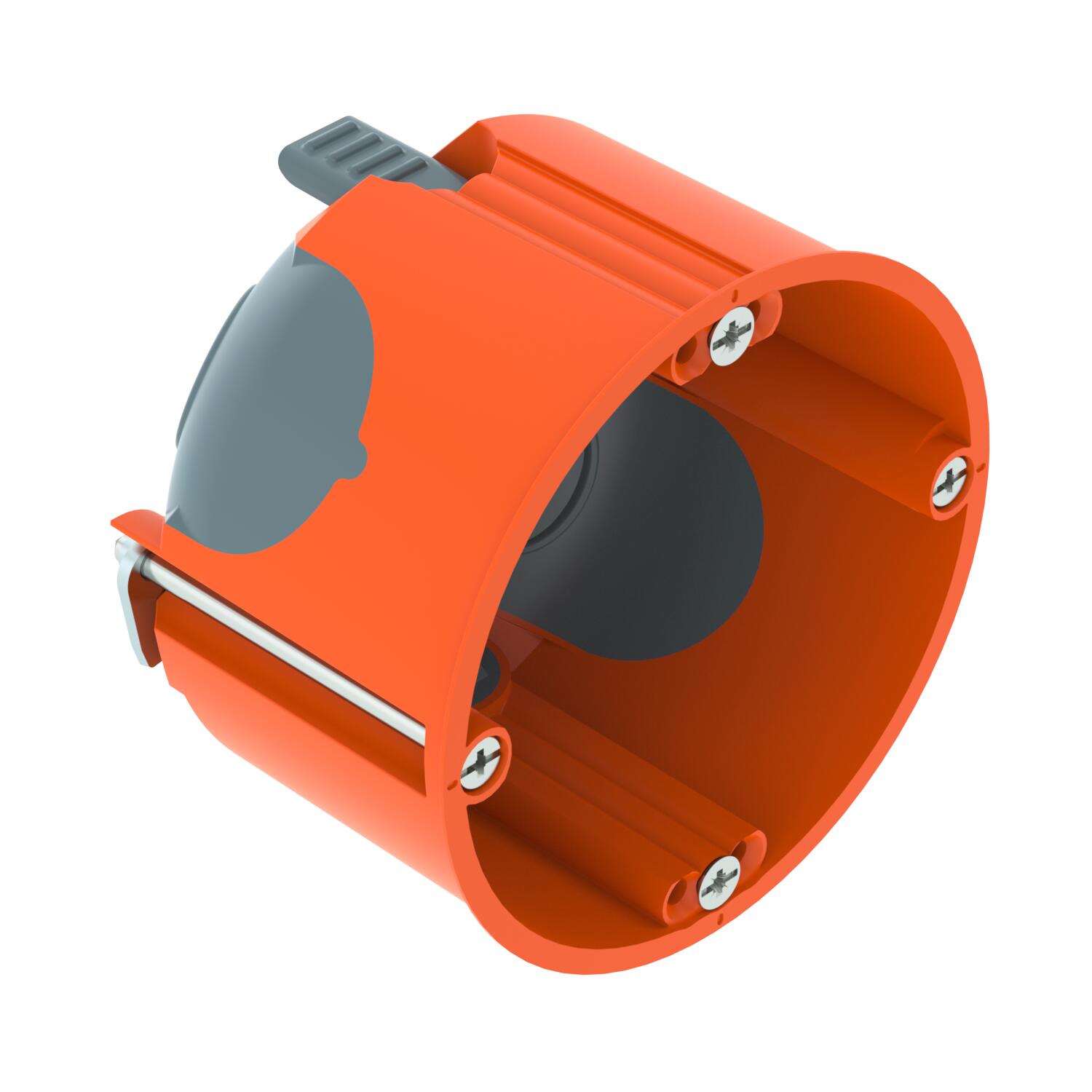

Přístrojová krabice do dutých stěn HW 47, vzduchotěsná
Obj. č. 2003806 | EAN 4012196715930
- Popis výrobku
-
Popis výrobkuPřístrojová krabice do dutých stěn se vzduchotěsnými membránovými vývody, pro použití v dutých stěnách s montážní hloubkou nejméně 47 mm a tloušťkou desek 5–40 mm.
• 2× 3 nálitky pro šrouby
• Přístrojové šrouby, upevňovací třmeny
• 2× kombinovaný otvor pro trubky Ø 20 a 25 mm
• 2× otvor pro vedení NYM 3× 1,5 mm²
• 2× otvor pro vedení NYM 3× 2,5 mm² nebo 5× 1,5 mm²
• Vzduchotěsné propojení s dalšími přístrojovými krabicemi pomocí spojovacího prvku typu ZH 11-V
• Otestovaná zvuková izolace do 70 dB podle ISO 10140-2
Dodávané příslušenství: 10× spojovací prvek typu ZH 11-V
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.
-
- Technické údaje
-
Technické údaje

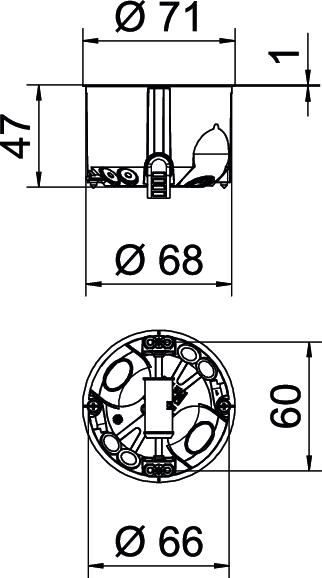

Barva oranžová/šedá Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,0981 kg CO₂e / 1 Kus Druh průchodky pouzdra Vstupní membrána Druh vývodů Vedení NYM, datová vedení a chráničky Jmenovité napětí 400 V Jmenovitý průřez, max. 2,5 mm² Jmenovitý průřez, min. 1,5 mm² Kombinované vývody Ø 20/25 mm 2 Materiál Polypropylén / termoplastický elastomer Nárazuvzdorný Ano odolné proti šíření plamene podle VDE 0471 / IEC 60695-2-11, zkušební teplota 850 °C Počet vložek 1 Počet vstupů 6 Pro průměr trubky 20/25 mm Průměr 68 mm Průměr vyfrézovaného otvoru 68 mm Rozměr Ø68mm, H47mm Se šrouby Ano Spojovací nálitek Spojovací prvek Stupeň krytí IP30 Tvar Kruhová Upevnění přístrojů Šrouby Upevnění víka Šrouby Vhodné pro tloušťku desky max. 40 mm Vhodné pro tloušťku desky min. 5 mm Vrchní díl bez Vstupy pro vedení 3 × 1,5 mm² 2 Vstupy pro vedení 3 × 2,5 mm² / 5 × 1,5 mm² 2 Výška 47 mm Vzduchotěsné Ano - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Vyrovnávací kruh pro krabice do dutých stěn
ZH 68-AR 2003840 10 Kus
Vyrovnávací kroužek pro krabice do dutých stěn 10
ZH 10-AR 2003842 25 Kus
Vyrovnávací kroužek pro krabice do dutých stěn 20
ZH 20-AR 2003844 25 Kus
Spojovací prvek pro krabice do dutých stěn HW
ZH 11V 2003846 10 Kus
Vnitřní víko přístrojové krabice do dutých stěn
ZH 60-ID 2003848 25 Kus - Ke stažení
-
