Poznámka: Výroba tohoto výrobku bude ukončena. Náhradu naleznete zde: 2003806 / Přístrojová krabice do dutých stěn HW 47, vzduchotěsná

Přístrojová krabice do dutých stěn, vzduchotěsná 47 | 68 | 68 | 20 mm | 8

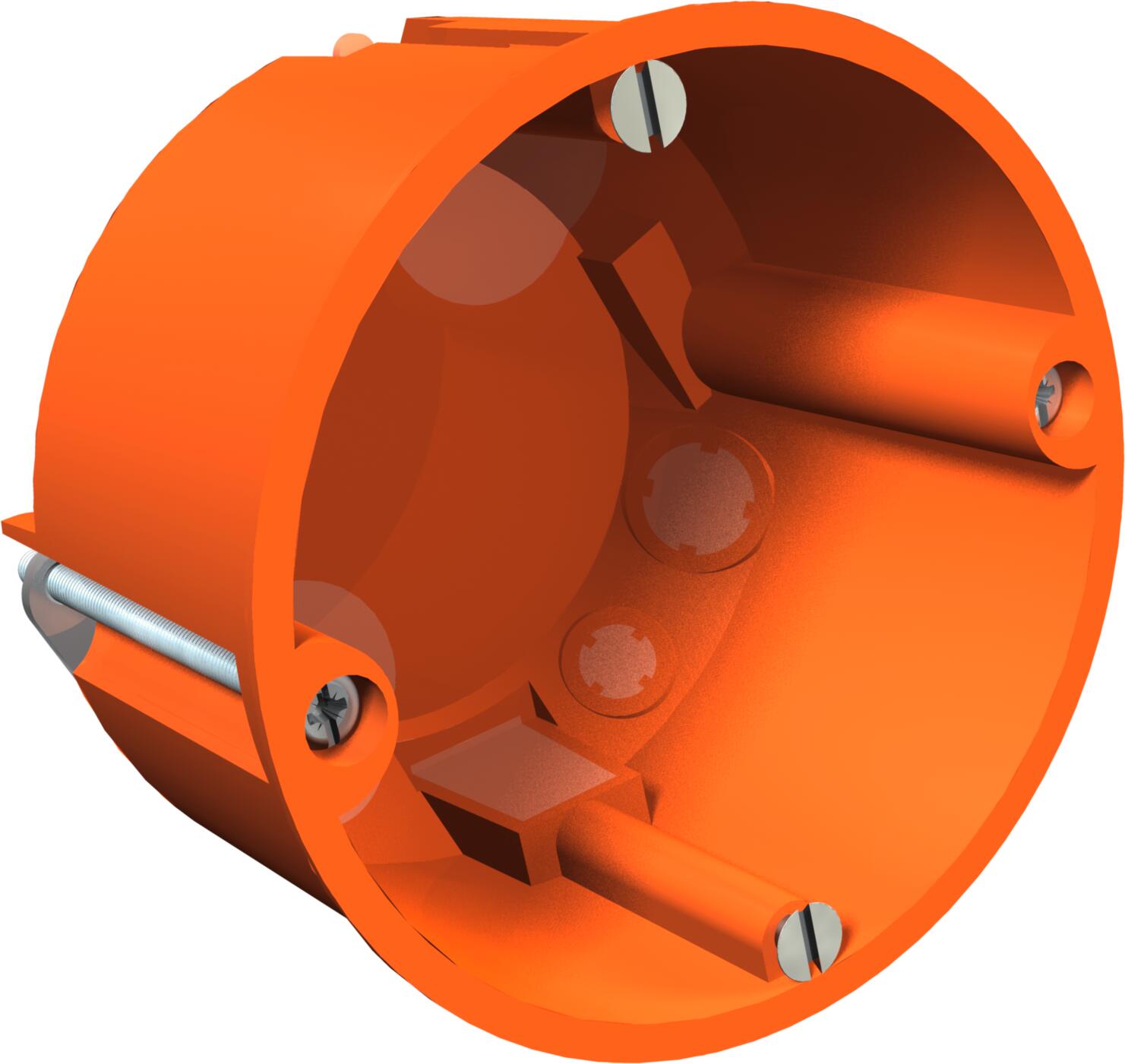

Přístrojová krabice do dutých stěn, vzduchotěsná

Obj. č. 2003611 | EAN 4012195246732

Obj. č. / Typ	2003611 / HG 60 MW

Výška	47 mm

Průměr	68 mm

Průměr vyfrézovaného otvoru	68 mm

Pro průměr trubky	20 mm

Počet vstupů	8

Popis výrobku

Popis výrobku

Přístrojová krabice do dutých stěn, vzduchotěsné provedení díky měkké vstupní membráně. Rozměry dle DIN 49073-1, pro sílu desky 7-35 mm. Normovaná středová rozteč přístrojů 71 mm, možnost průchodu vodičů pomocí spojovacích prvků u kombinací přístrojových a propojovacích krabic. Přístrojové krabice lze používat také jako propojovací krabice podle VDE 0606-1 s dvojitým šroubovým upevněním a šroubovacím víkem, stupeň krytí IP40. Včetně 12 spojovacích prvků.
Podle IEC 60670-1, IEC 60670-22 a DIN 49073-1.

Technické údaje

Technické údaje

Barva	oranžová
Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	0,1905 kg CO₂e / 1 Kus
Druh průchodky pouzdra	Těsnicí membrána
Druh vývodů	Měkká vstupní membrána pro vedení NYM, datová vedení a trubky o průměru 20 mm
Jmenovité napětí	400 V
Jmenovitý průřez, max.	2,5 mm²
Jmenovitý průřez, min.	1,5 mm²
Materiál	Polypropylén
Max. Průřez vodiče	2,5 mm²
Nárazuvzdorný	Ano
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 850 °C
Osazení	bez
Plombovatelné	Ne
Počet vložek	1
Počet vstupů	8
Pro průměr trubky	20 mm
Průměr	68 mm
Průměr vyfrézovaného otvoru	68 mm

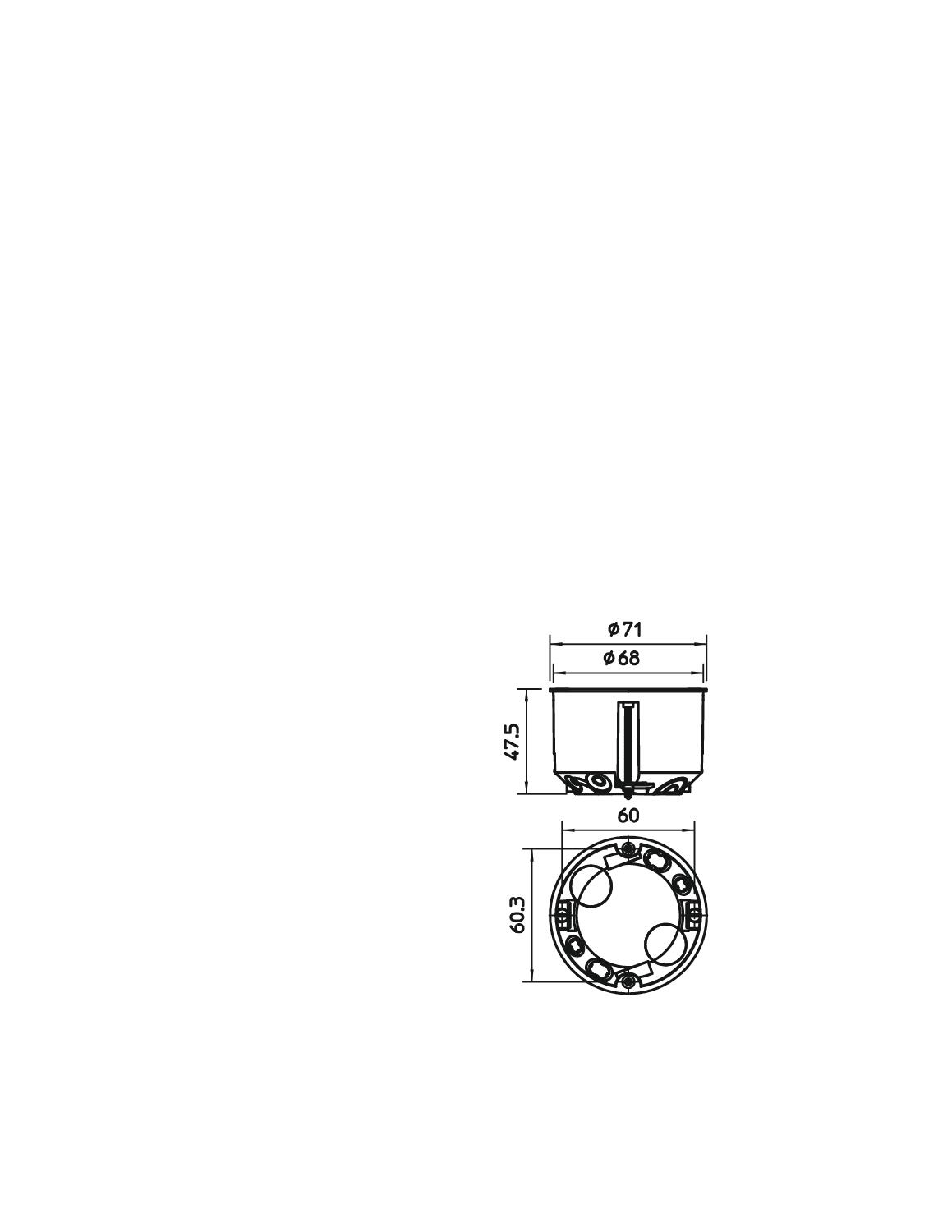

Rozměr	Ø68mm, H47mm
S hřebíkovou páskou	Ne
Se šrouby	Ano
Se stíněním	Ne
Spojovací nálitek	bez
Stupeň krytí	IP40
Tvar	Kruhová
Upevnění přístrojů	Šrouby
Upevnění víka	Není relevantní
Vhodné pro tloušťku desky max.	35 mm
Vhodné pro tloušťku desky min.	7 mm
Vrchní díl	bez
Vstup zezadu	Ano
Výška	47 mm
Výška podlahy, min.	45 mm
Vývody	8
Vzdálenost přístrojových šroubů	60 mm
Vzduchotěsné	Ano
Zachování funkčnosti	bez
