Poznámka: Výroba tohoto výrobku bude ukončena. Náhradu naleznete zde: 2003725 / Krabice pro elektronické komponenty pod omítku UP 46, hranatá, s bočním prostorem pro svorky

Přístrojová/propojovací hranatá krabice pod omítku 48 | 60 | 20 mm | 8

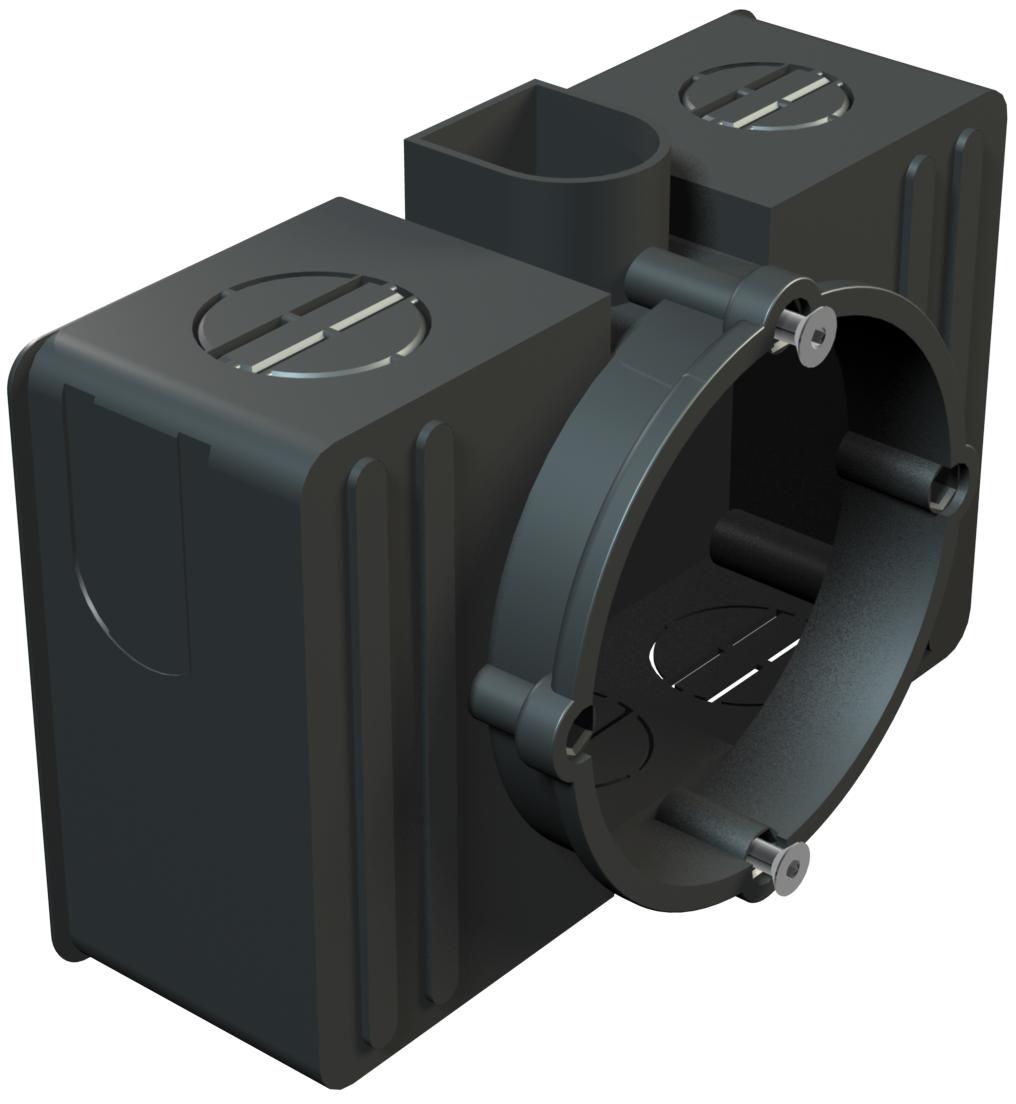

Přístrojová/propojovací hranatá krabice pod omítku

Obj. č. 2003023 | EAN 4012195003571

Obj. č. / Typ	2003023 / UG 60 VK

Výška	48 mm

Průměr	60 mm

Pro průměr trubky	20 mm

Počet vstupů	8

Popis výrobku

Popis výrobku

Přístrojová/propojovací krabice se zvětšeným prostorem pro uložení propojovacích svorek po obou stranách otvoru pro přístroj. Proti pootočení zajištěná, zaručená normovaná vzdálenost vícenásobné montáže 71 mm (podle normy DIN 49 073-1) pomocí spojky Snap-Rast. Vylamovací otvory pro kabely a trubky do Ø 21 mm, nízko položené omítkové úchyty, rozteč šroubů zařízení 60 mm, pro šroubové uchycení samořeznými šrouby 3,2 mm, se 4 šroubovacími nálitky a 2 šrouby zařízení, stupeň krytí IP20 .

Technické údaje

Technické údaje

Barva	černá
Bez obsahu halogenů	Ano
Délka	110 mm
Druh průchodky pouzdra	Vylamovací otvor
Druh vývodů	Vylomitelné otvory pro vedení a trubky do průměru 21 mm
Jmenovité napětí	400 V
Jmenovitý průřez, max.	2,5 mm²
Jmenovitý průřez, min.	1,5 mm²
Materiál	Polystyrol
Nárazuvzdorný	Ano
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C
Osazení	bez
Plombovatelné	Ne
Počet vložek	1
Počet vstupů	8
Pro průměr trubky	20 mm
Průměr	60 mm
Průměr, vnitřní	60 mm

Rozměr	70x110x48
S hřebíkovou páskou	Ne
Se šrouby	Ano
Se stíněním	Ne
Šířka	70 mm
Spojovací nálitek	Spojovací nálitek
Stupeň krytí	IP20
Tvar	Hranaté
Upevnění přístrojů	Šrouby
Upevnění víka	Není relevantní
Vrchní díl	bez
Vstup zezadu	Ne
Výška	48 mm
Výška podlahy, min.	50 mm
Vývody	8
Vzdálenost přístrojových šroubů	60 mm
Vzduchotěsné	Ne
Zachování funkčnosti	bez
