Přístrojová/propojovací krabice do dutých stěn HW 61 61 | 68 | 68 | 20/25 mm | 10

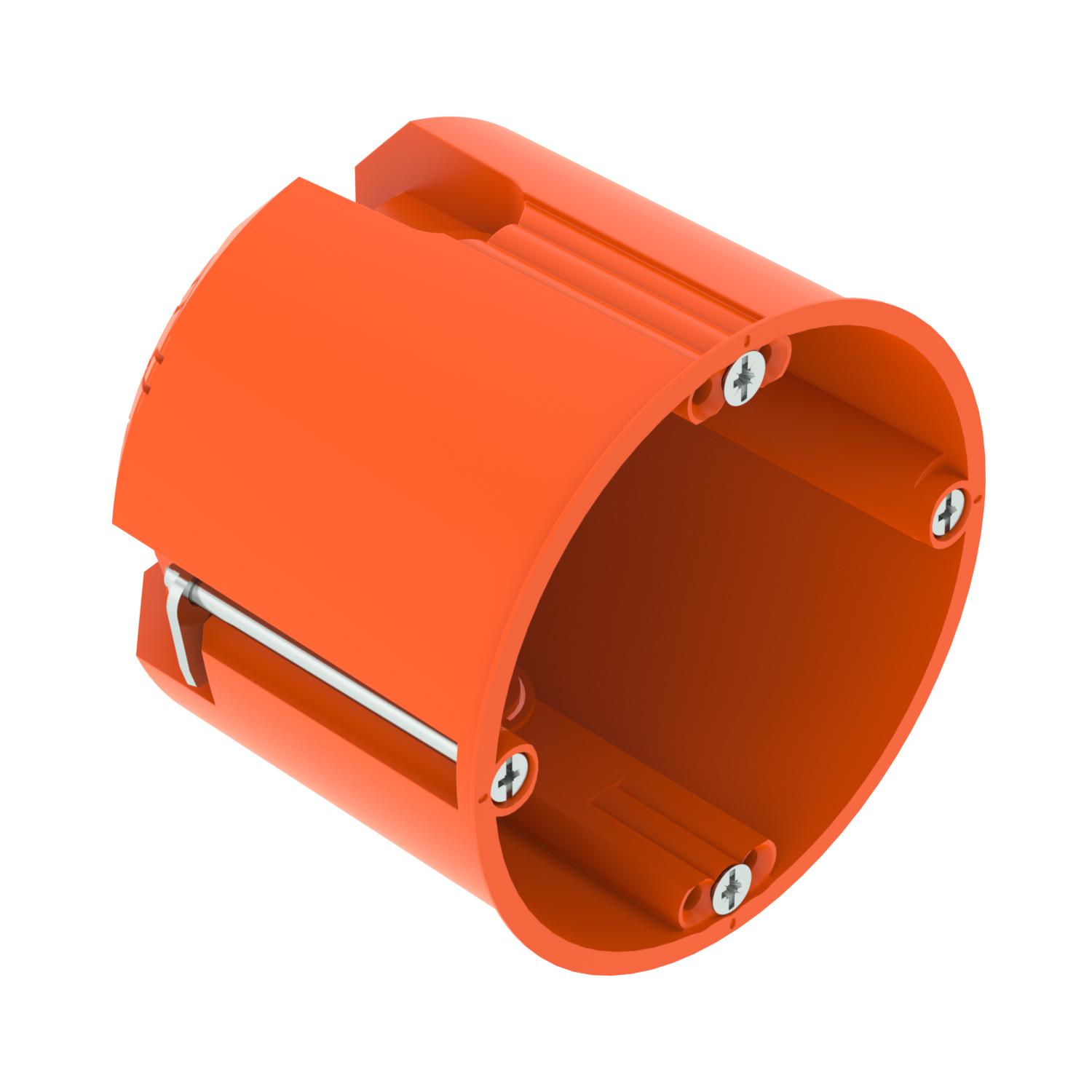

Přístrojová/propojovací krabice do dutých stěn HW 61

Obj. č. 2003804 | EAN 4012196687084

Obj. č. / Typ	2003804 / HG 61

Výška	61 mm

Průměr	68 mm

Průměr vyfrézovaného otvoru	68 mm

Pro průměr trubky	20/25 mm

Počet vstupů	10

Popis výrobku

Popis výrobku

Přístrojová krabice do dutých stěn pro použití v dutých stěnách s montážní hloubkou nejméně 61 mm a tloušťkou desek 5–40 mm.

• 2× 3 nálitky pro šrouby
• Přístrojové šrouby, upevňovací třmeny
• 2 kombi - otvory pro trubky Ø 20 a 25 mm
• 4 otvory pro vedení NYM 3× 1,5 mm
• 2 otvory pro vedení NYM 3× 2,5 mm² nebo 5× 1,5 mm²
• 2 otvory pro vedení NYM 5× 2,5 mm² nebo 7× 1,5 mm²
• Možnost propojení s dalšími přístrojovými krabicemi spojovacím dílem typu ZH 11-V
Dodávané příslušenství: 10× spojovací prvek typu ZH 11-V
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.

Technické údaje

Technické údaje

Barva	oranžová
Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	0,1038 kg CO₂e / 1 Kus
Druh průchodky pouzdra	Vylamovací otvor
Druh vývodů	Vedení NYM, datová vedení a chráničky
Jmenovité napětí	400 V
Jmenovitý průřez, max.	2,5 mm²
Jmenovitý průřez, min.	1,5 mm²
Materiál	Polypropylén
Nárazuvzdorný	Ano
odolné proti šíření plamene	podle VDE 0471 / IEC 60695-2-11, zkušební teplota 850 °C
Počet vložek	1
Počet vstupů	10
Pro průměr trubky	20/25 mm
Průměr	68 mm
Průměr vyfrézovaného otvoru	68 mm

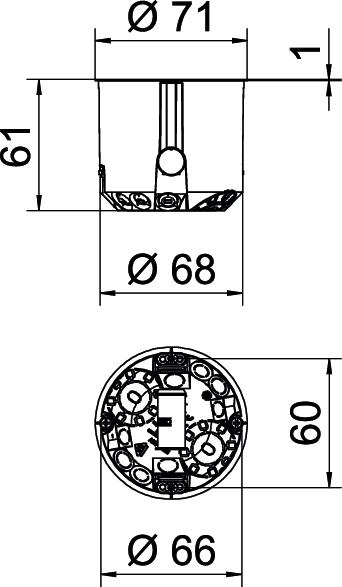

Rozměr	Ø68mm, H61mm
Se šrouby	Ano
Spojovací nálitek	Spojovací prvek
Stupeň krytí	IP30
Tvar	Kruhová
Upevnění přístrojů	Šrouby
Upevnění víka	Šrouby
Vhodné pro tloušťku desky max.	40 mm
Vhodné pro tloušťku desky min.	5 mm
Vrchní díl	bez
Vstupy pro vedení 3 × 1,5 mm²	4
Vstupy pro vedení 3 × 2,5 mm² / 5 × 1,5 mm²	2
Vstupy pro vedení 5 × 2,5 mm² / 7 × 1,5 mm²	2
Vstupy pro vedení – malé napětí	2
Výška	61 mm
Vzduchotěsné	Ne

Všechny typy

Všechny typy

Typ	Výška	Průměr	Průměr vyfrézovaného otvoru	Pro průměr trubky	Počet vstupů	Obj. č.	Množství	Nejm. prod. jedn.
HG 61	61 mm	68 mm	68 mm	20/25 mm	10	2003804	Kus	25 Kus

Příslušenství

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Vyrovnávací kruh pro krabice do dutých stěn	ZH 68-AR	2003840	Kus	10 Kus

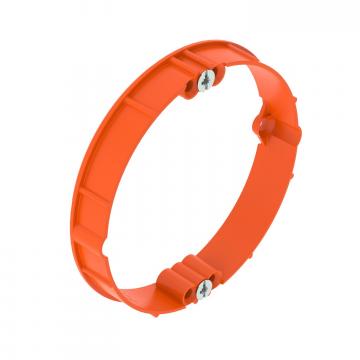

Vyrovnávací kroužek pro krabice do dutých stěn 10	ZH 10-AR	2003842	Kus	25 Kus

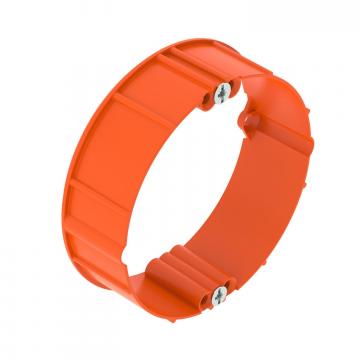

Vyrovnávací kroužek pro krabice do dutých stěn 20	ZH 20-AR	2003844	Kus	25 Kus

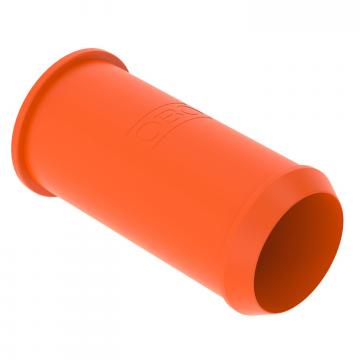

Spojovací prvek pro krabice do dutých stěn HW	ZH 11V	2003846	Kus	10 Kus

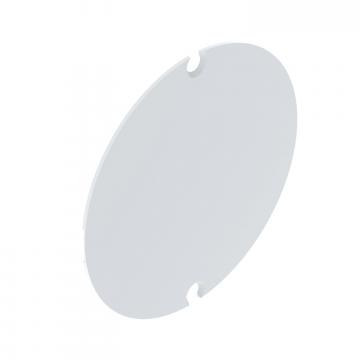

Vnitřní víko přístrojové krabice do dutých stěn	ZH 60-ID	2003848	Kus	25 Kus
