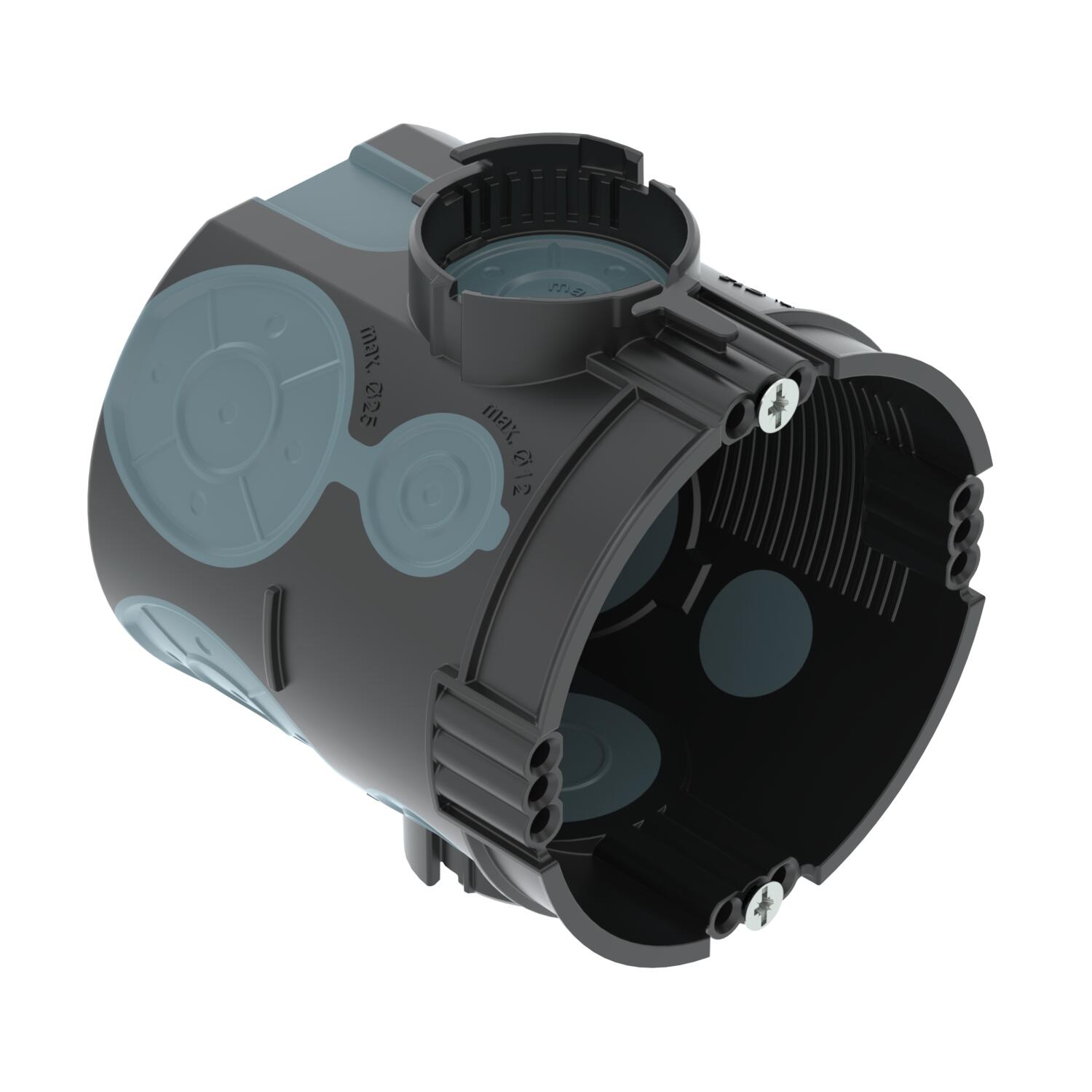

Přístrojová/propojovací krabice pod omítku 66, s přístrojovými šrouby, vzduchotěsná 66 | 60 | 20/25 mm | 14

Přístrojová/propojovací krabice pod omítku 66, s přístrojovými šrouby, vzduchotěsná

Obj. č. 2003709 | EAN 4012196715916

Obj. č. / Typ	2003709 / UG 66-GS-L

Výška	66 mm

Průměr	60 mm

Pro průměr trubky	20/25 mm

Počet vstupů	14

Popis výrobku

Popis výrobku

Přístrojová krabice pod omítku se vzduchotěsnými membránovými vývody, pro použití ve zdivu s montážní hloubkou nejméně 66 mm.

• 4× 3 nálitky pro šrouby

• 2 předmontované přístrojové šrouby

• Spojovací prvek s bajonetovým uzávěrem připojitelný z obou stran

• 4 kombinované otvory pro trubky do Ø 20 a 25 mm

• 2 otvory do Ø 20 mm

• 6 otvory do Ø 12 mm

• 2 otvory do Ø 12 mm ve dně
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.

Technické údaje

Technické údaje

Barva	sytě černá / modrošedá
Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	0,1334 kg CO₂e / 1 Kus
Druh průchodky pouzdra	Vstupní membrána
Druh vývodů	Vedení NYM, datová vedení a chráničky
Jmenovité napětí	400 V
Jmenovitý průřez, max.	2,5 mm²
Jmenovitý průřez, min.	1,5 mm²
Kombinované vývody Ø 20/25 mm	4
Materiál	Polypropylén / termoplastický elastomer
Nárazuvzdorný	Ano
odolné proti šíření plamene	podle VDE 0471 / IEC 60695-2-11, zkušební teplota 650 °C
Otvory pro trubky Ø 20 mm	2
Počet vstupů	14

Pro průměr trubky	20/25 mm
Průměr	60 mm
Rozměr	Ø60mm, H66mm
S hřebíkovou páskou	Ne
Se šrouby	Ano
Stupeň krytí	IP30
Tvar	Kruhová
Upevnění přístrojů	Šrouby nebo rozpěrky
Upevnění víka	Šrouby
Vrchní díl	bez
Vstup zezadu	Ano
Výška	66 mm
Vzduchotěsné	Ano

Všechny typy

Všechny typy

Typ	Výška	Průměr	Pro průměr trubky	Počet vstupů	Obj. č.	Množství	Nejm. prod. jedn.
UG 66-GS-L	66 mm	60 mm	20/25 mm	14	2003709	Kus	25 Kus

Příslušenství

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Quick-Fix pro krabici pod omítku	ZU 60-QF	2003740	Kus	25 Kus
Podomítkový vyrovnávací kroužek 12 mm, přístrojová krabice	ZU 12-PR	2003742	Kus	25 Kus
Podomítkový vyrovnávací kroužek 24 mm, přístrojová krabice	ZU 24-PR	2003744	Kus	25 Kus
Signální víko pro krabice pod omítku, jednoduché	ZU 60-SD	2003760	Kus	50 Kus
Distanční prvek pro krabici pod omítku	ZU 20-AS	2003746	Kus	25 Kus
