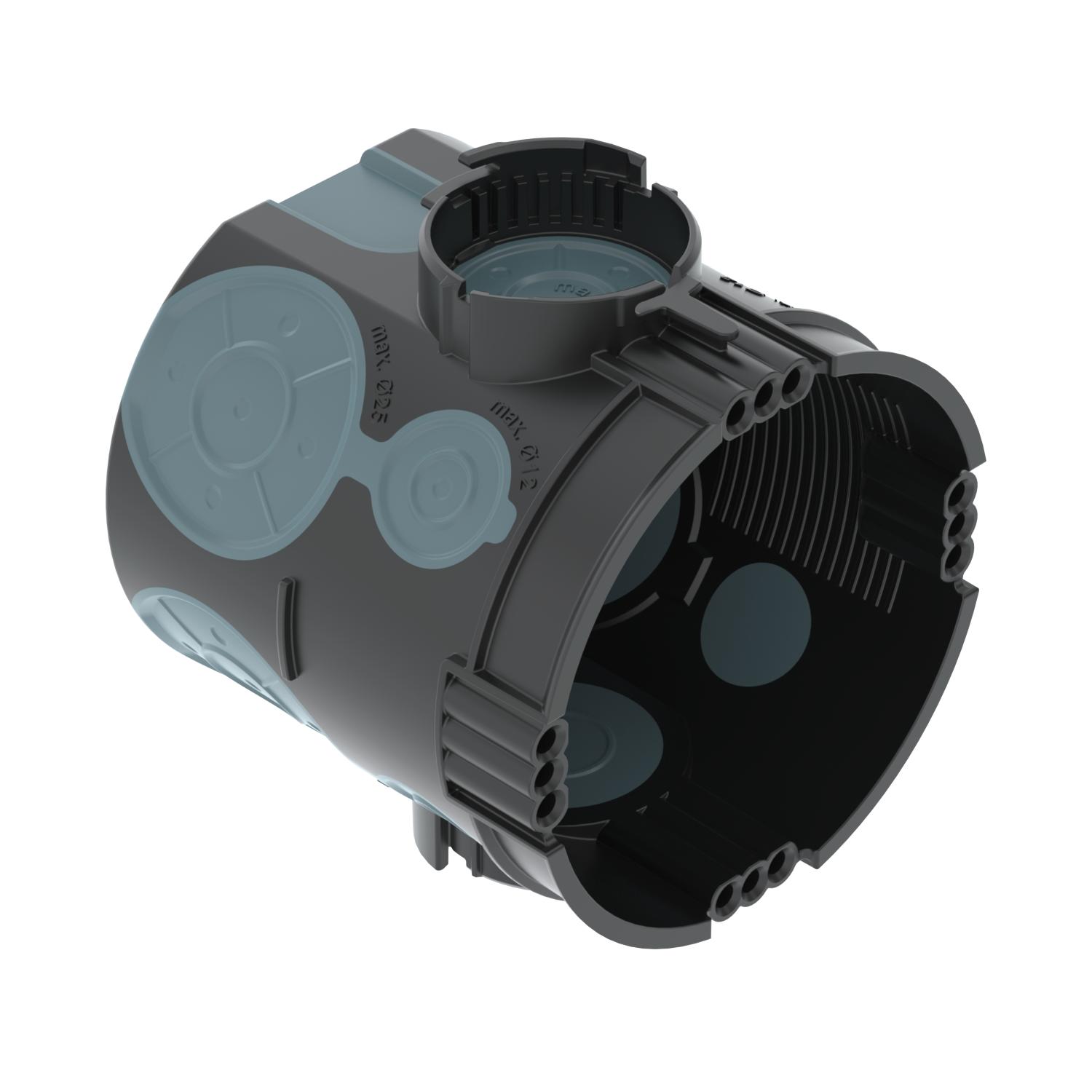

Přístrojová/propojovací krabice pod omítku 66, vzduchotěsná
Obj. č. 2003708 | EAN 4012196715909
- Popis výrobku
-
Popis výrobkuPřístrojová krabice pod omítku se vzduchotěsnými membránovými vývody, pro použití ve zdivu s montážní hloubkou nejméně 66 mm.
• 4× 3 nálitky pro šrouby
• Spojovací prvek s bajonetovým uzávěrem připojitelný z obou stran
• 4× kombinovaný otvor pro trubky do Ø 20 a 25 mm
• 2× otvor do Ø 20 mm
• 6× otvor do Ø 12 mm
• 2× otvor do Ø 12 mm ve dně
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.
-
- Technické údaje
-
Technické údaje

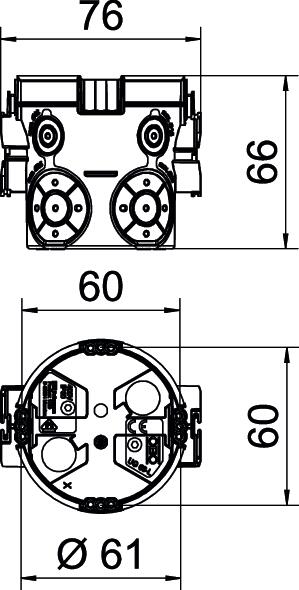

Barva sytě černá / modrošedá Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,1257 kg CO₂e / 1 Kus Druh průchodky pouzdra Vstupní membrána Druh vývodů Vedení NYM, datová vedení a chráničky Jmenovité napětí 400 V Jmenovitý průřez, max. 2,5 mm² Jmenovitý průřez, min. 1,5 mm² Kombinované vývody Ø 20/25 mm 4 Materiál Polypropylén / termoplastický elastomer Nárazuvzdorný Ano odolné proti šíření plamene podle VDE 0471 / IEC 60695-2-11, zkušební teplota 650 °C Otvory pro trubky Ø 20 mm 2 Počet vstupů 14 Pro průměr trubky 20/25 mm Průměr 60 mm Rozměr Ø60mm, H66mm S hřebíkovou páskou Ne Se šrouby Ne Stupeň krytí IP30 Tvar Kruhová Upevnění přístrojů Šrouby nebo rozpěrky Upevnění víka Šrouby Vrchní díl bez Vstup zezadu Ano Výška 66 mm Vzduchotěsné Ano - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Quick-Fix pro krabici pod omítku
ZU 60-QF 2003740 25 Kus
Podomítkový vyrovnávací kroužek 12 mm, přístrojová krabice
ZU 12-PR 2003742 25 Kus
Podomítkový vyrovnávací kroužek 24 mm, přístrojová krabice
ZU 24-PR 2003744 25 Kus
Signální víko pro krabice pod omítku, jednoduché
ZU 60-SD 2003760 50 Kus
Distanční prvek pro krabici pod omítku
ZU 20-AS 2003746 25 Kus - Ke stažení
-
EU prohlášení o shodě UG 66-L / 2003708 , 0.13MB , pdfSchvalovací značka Povolení značky VDE UG 66 , 0.34MB , pdfNávod k montáži Návod k montáži krabic UP pod omítku , 12.98MB , pdf
