Přístrojová/propojovací krabice pod omítku UP 66, dvojité provedení 66 | | 20/25 mm | 22

Přístrojová/propojovací krabice pod omítku UP 66, dvojité provedení

Obj. č. 2003720 | EAN 4012196959082

Obj. č. / Typ	2003720 / UG 66-DV

Výška	66 mm

Pro průměr trubky	20/25 mm

Počet vstupů	22

Popis výrobku

Popis výrobku

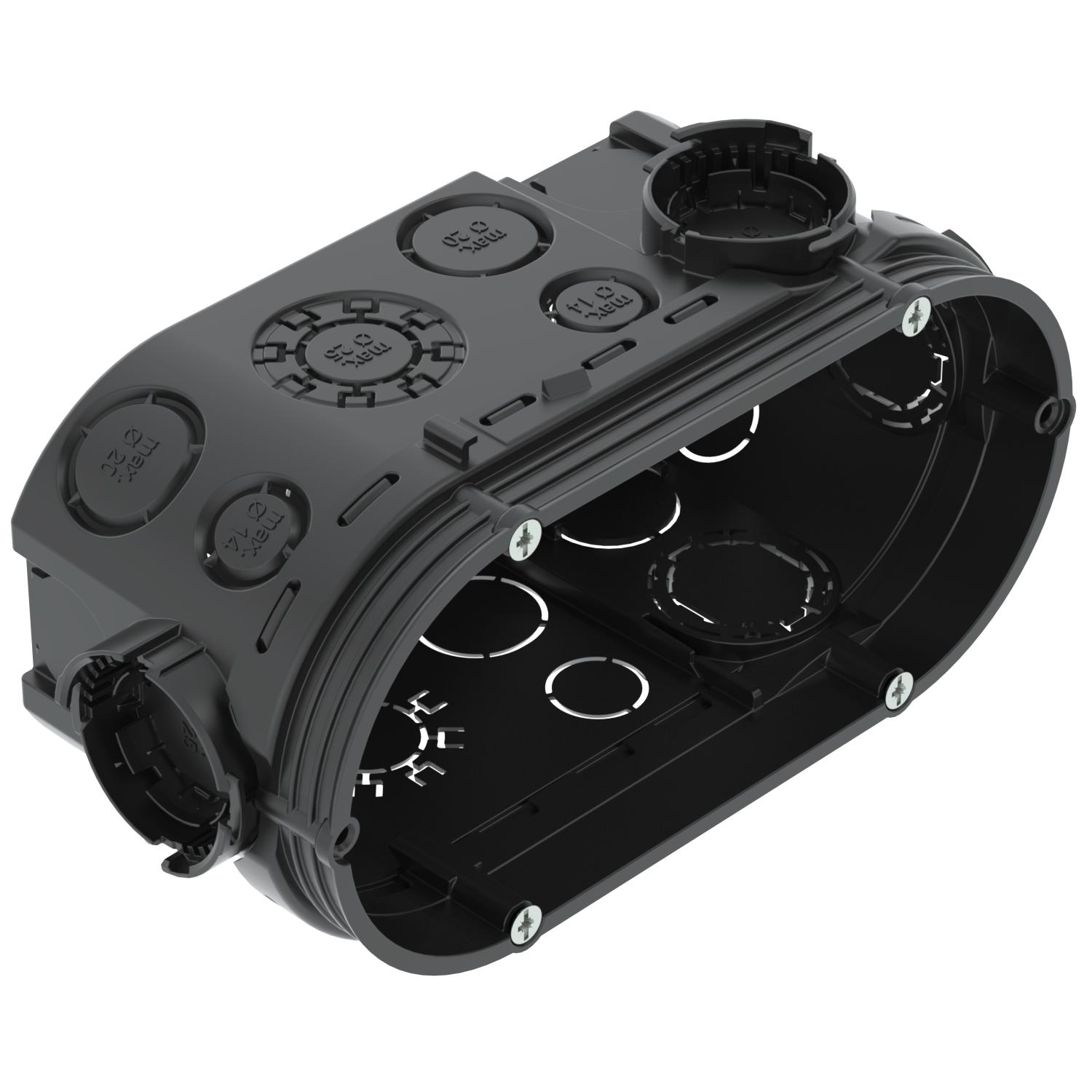

Dvojitá přístrojová krabice pod omítku pro použití ve zdivu s montážní hloubkou nejméně 66 mm.

• 4 spojovací díly s bajonetovým zámkem
• 6 kombinovaných otvorů pro trubky Ø 20 a 25 mm
• 8 otvorů do Ø 20 mm
• 6 otvorů do Ø 14 mm
• 2 otvory do Ø 20 mm ve dně
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.

Technické údaje

Technické údaje

Barva	sytě černá
Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	0,3226 kg CO₂e / 1 Kus

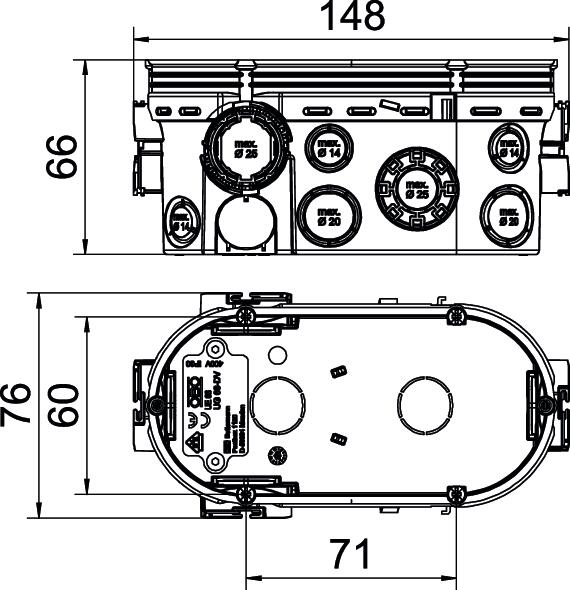

Délka	148 mm
Druh průchodky pouzdra	Vylamovací otvor
Druh vývodů	Vedení NYM, datová vedení a chráničky
Jmenovité napětí	400 V
Jmenovitý průřez, max.	2,5 mm²
Jmenovitý průřez, min.	1,5 mm²
Kombinované vývody Ø 20/25 mm	6
Materiál	Polypropylén
Nárazuvzdorný	Ano
odolné proti šíření plamene	podle VDE 0471 / IEC 60695-2-11, zkušební teplota 650 °C

Otvory pro trubky Ø 20 mm	10
Počet vstupů	22
Pro průměr trubky	20/25 mm
Rozměr	2x Ø60xH66mm
Šířka	60 mm
Stupeň krytí	IP30
Tvar	oválný
Upevnění přístrojů	Šrouby nebo rozpěrky
Upevnění víka	Šrouby
Vrchní díl	bez
Vstup zezadu	Ano
Výška	66 mm
Vzduchotěsné	Ne
