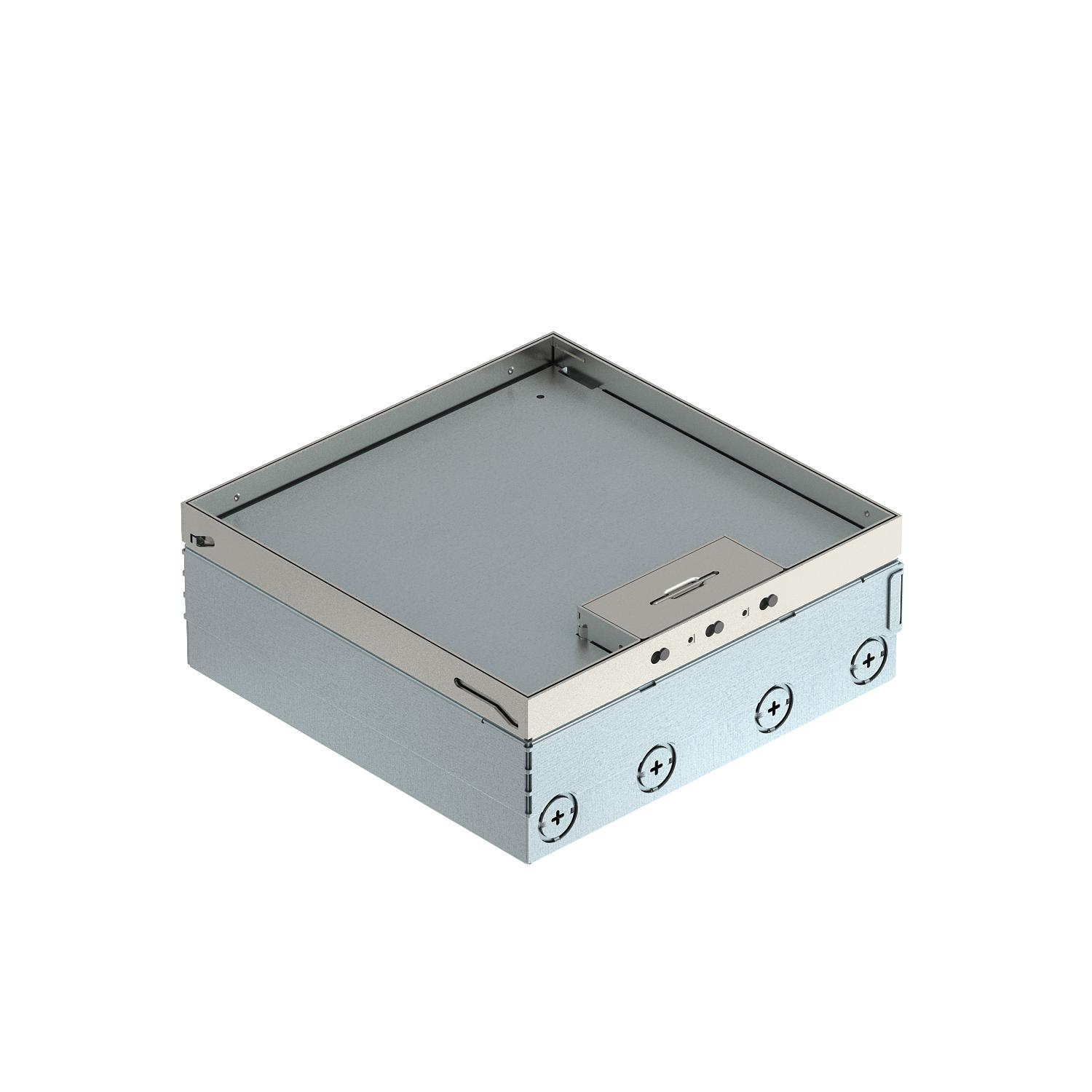

Přístrojový blok UDHOME9, 2× dvojitá VDE, ušlechtilá ocel 15

Přístrojový blok UDHOME9, 2× dvojitá VDE, ušlechtilá ocel

Obj. č. 7427308 | EAN 4012195916741

Obj. č. / Typ	7427308 / UDHOME9 2V UT45V

Tloušťka podlahové krytiny	15 mm

Popis výrobku

Popis výrobku

Čtvercový přístrojový nástavec pro použití v dutých podlahách se suchou údržbou a podlahách z mazaniny v interiéru. Vestavné pouzdro s předlisovanými přívodními otvory pro trubky (M25). Vrchní díl nastavitelný pomocí 4 nivelačních podpěr na horním okraji podlahové krytiny. Minimální montážní hloubka je 95 mm, nivelovaná plocha + 30 mm.
Povrchy z ušlechtilé oceli viditelné v podlahové krytině.

Technické údaje

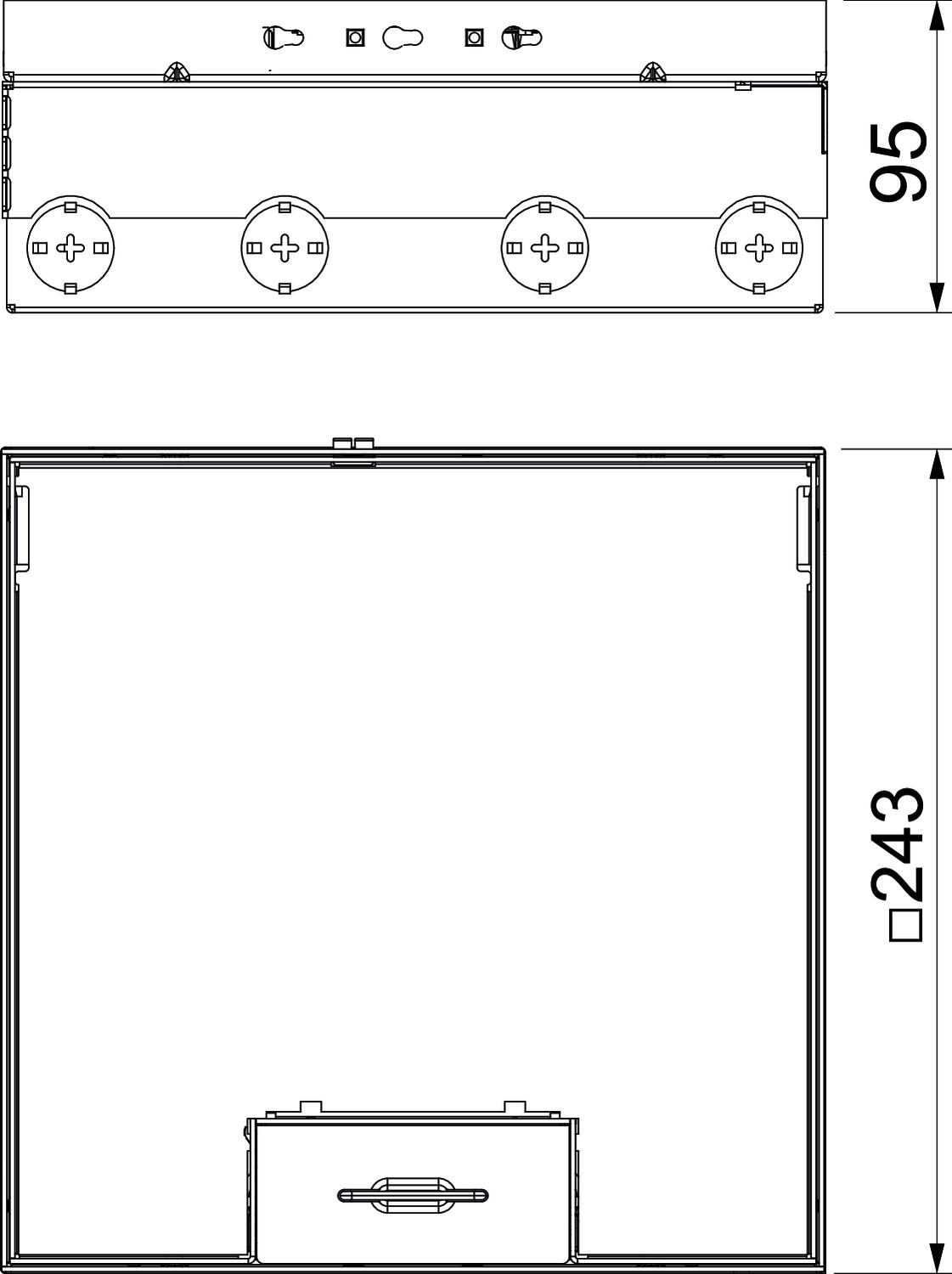

Rozměry

Délka	246 mm
Délka – montážní rozměr	246 mm
Délka – vnější rozměr	243 mm
Materiál	Nerez ocel, materiál 1.4307
Nivelační rozsah, max.	125 mm
Nivelační rozsah, min.	95 mm

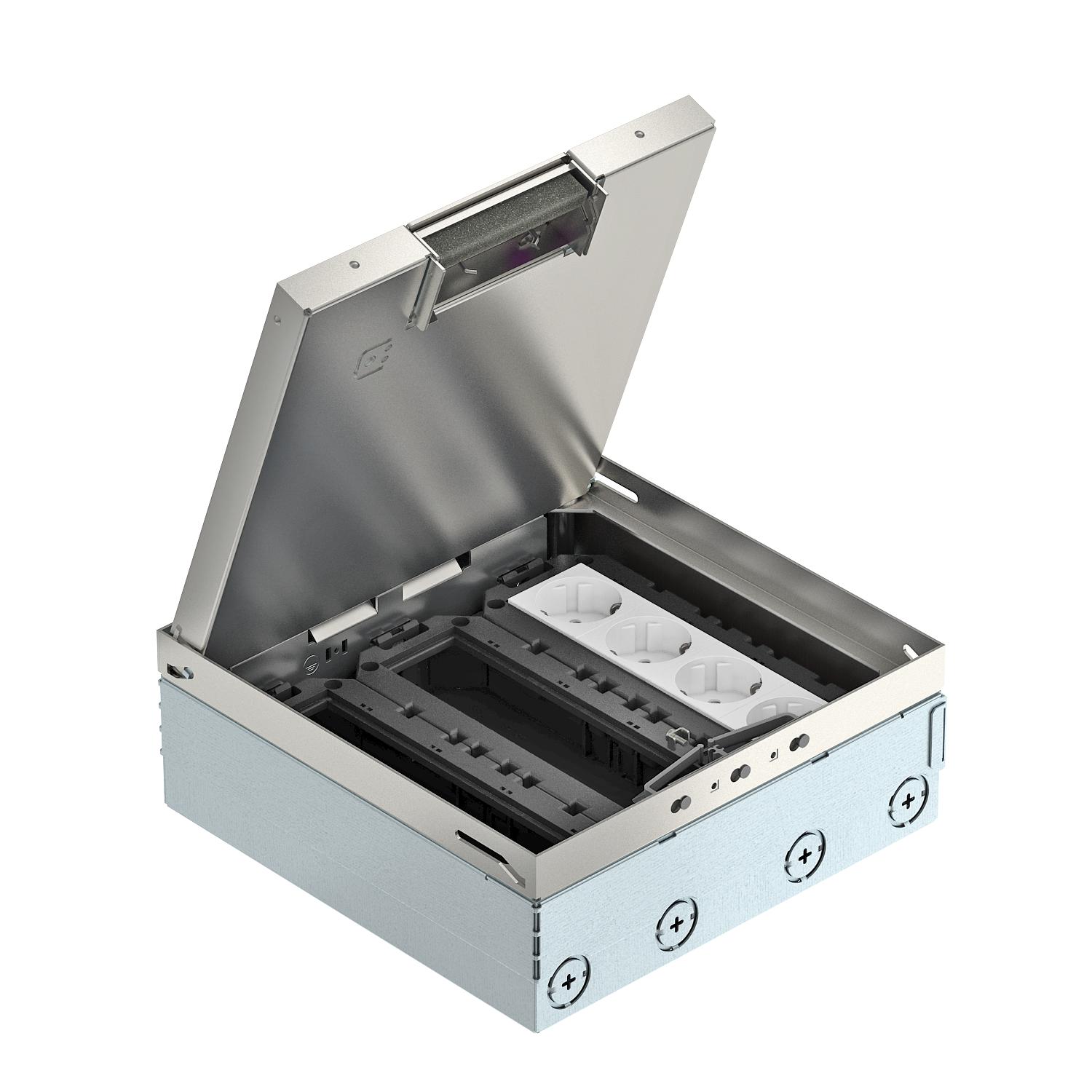

Osazení	3 UT4, 2 dvojitá zásuvka VDE
Otevírací mechanismus	Třmen rukojeti
Provedení víka	Drážka pro podlahovou krytinu
Provedení vývodu vedení	Otočný šňůrový vývod
Rozměr h	95 mm

Šířka	246 mm
Šířka – montážní rozměr	246 mm
Šířka – vnější rozměr	243 mm
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Tloušťka podlahové krytiny	15 mm
Výška mazaniny, max.	110 mm
Výška mazaniny, min.	95 mm
Výška podlahy, max.	125 mm
Výška podlahy, min.	95 mm
