Přístrojový kryt odbočného kanálu 800 | 150 | 40

morepic-1

morepic-2

Přístrojový kryt odbočného kanálu

Obj. č. 7404852 | EAN 4012195101277

Obj. č. / Typ	7404852 / AIKA DAT 15040

Délka	800 mm

Šířka	150 mm

Výška	40 mm

Popis výrobku

Popis výrobku

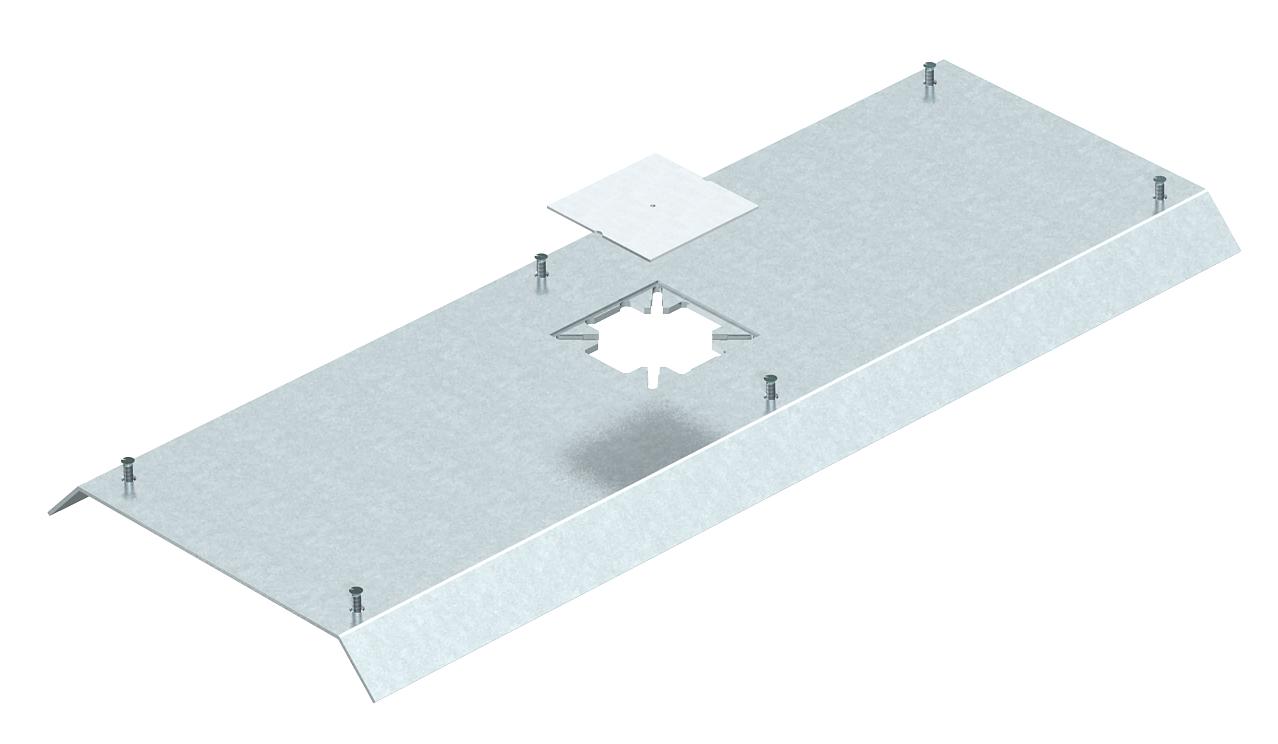

Přístrojové přípojné víko pro spodní díl odbočného kanálu AIKA/U pro vestavbu přístrojového nástavce Telitank. Víko kanálu je sešroubováno s hliníkovými postranními profily. Sešikmení víka přesahuje spodní díl kanálu v úhlu 45°.

Technické údaje

Rozměry

Délka	800 mm
Funkce	Ostatní
Materiál	Ocel
Montážní otvor	Čtvercová
Povrch	pásově zinkováno
Provedení	Víko jednostranně zkosené

Rozměr h	37 mm
Rozměr b	224 mm
S přesahem	Ano
S připojovacím otvorem	Ne
Šířka	150 mm
Výška	40 mm

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Obj. č.	Množství	Nejm. prod. jedn.
AIKA DAT 15040	800 mm	150 mm	40 mm	7404852	Kus	1 Kus

Ke stažení

Datový list AIKA DAT 15040 / 7404852 , 0.19MB , pdf

Schvalovací značka Povolení značky VDE pro AIK , 0.18MB , pdf

Stáhnout

Výrobková grafika AIKA DAT 15040 / 7404852, 42.00 kB, jpg

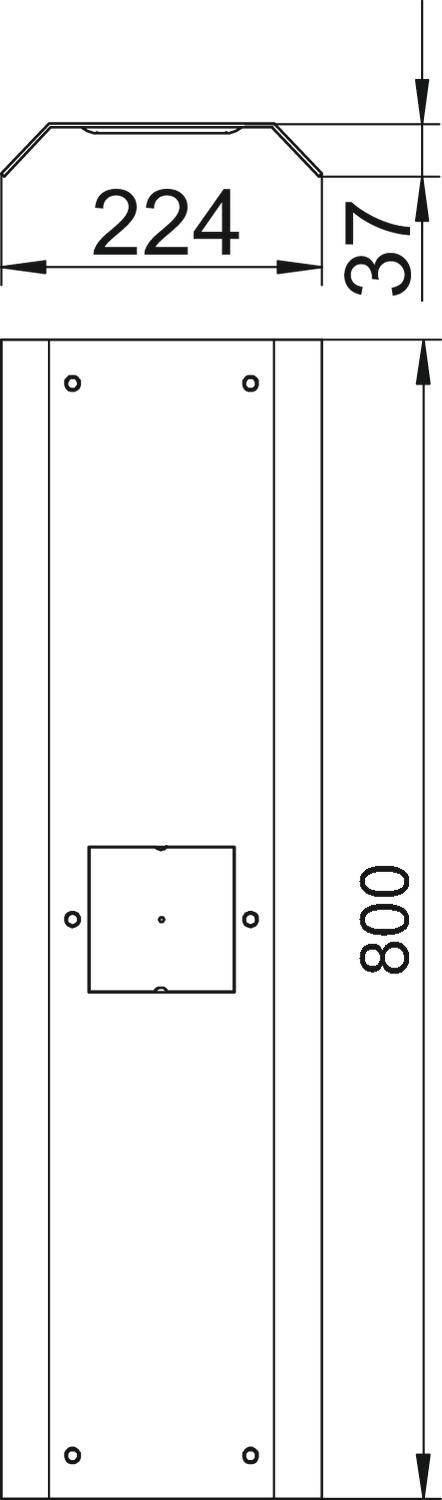

Rozměrový výkres AIKA DAT 15040 / 7404852, 33.08 kB, jpg

Pro tento výrobek nejsou k dispozici žádné popisné texty
