Přístrojový nástavec UDHOME4, s univerzálním nosičem UT3, 3× NF, ušlechtilá ocel 15

Přístrojový nástavec UDHOME4, s univerzálním nosičem UT3, 3× NF, ušlechtilá ocel

Obj. č. 7427208 | EAN 4012195916437

Obj. č. / Typ	7427208 / UDHOME4 2V N

Tloušťka podlahové krytiny	15 mm

Popis výrobku

Popis výrobku

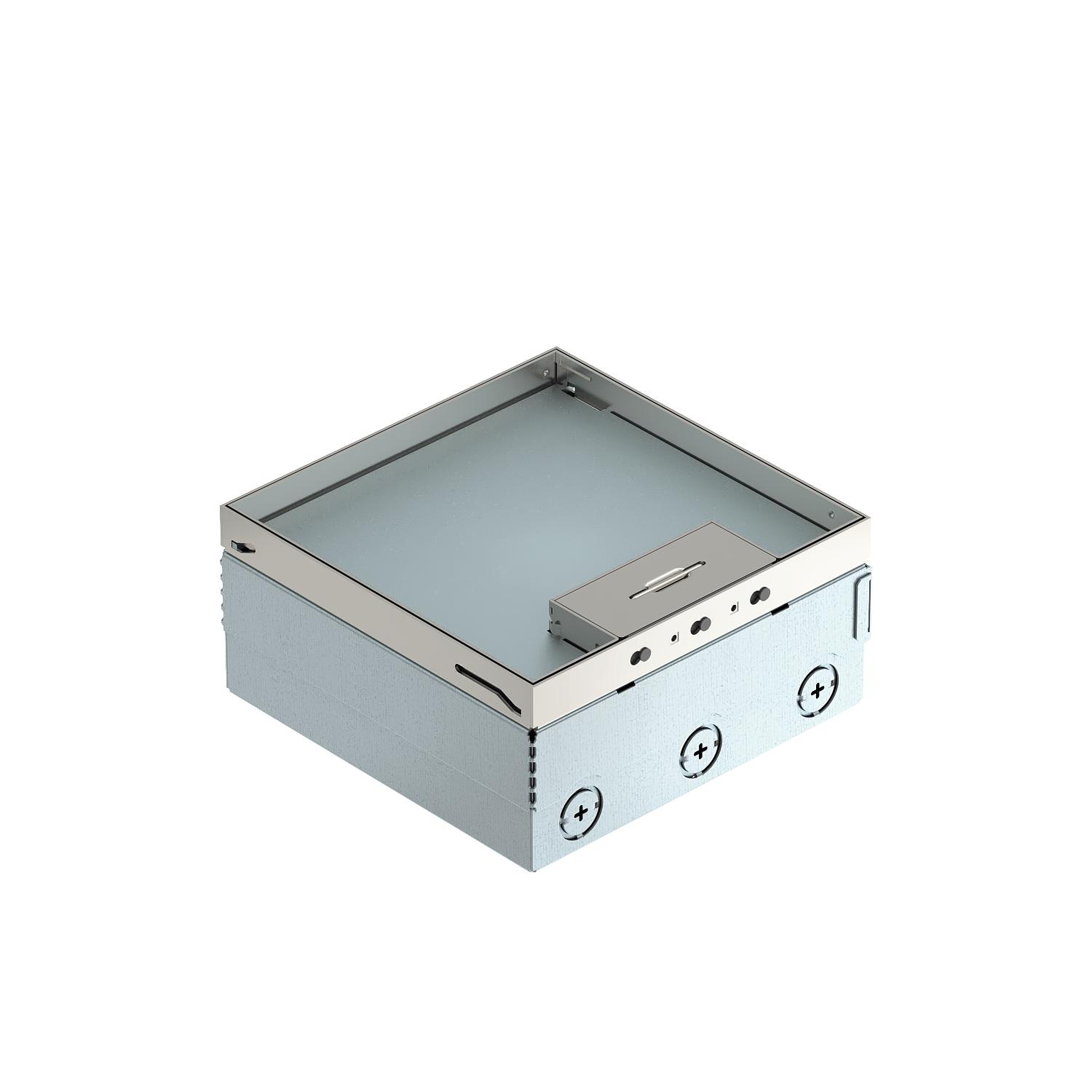

Čtvercový přístrojový nástavec pro použití v dutých podlahách se suchou údržbou a podlahách z mazaniny v interiéru. Vestavné pouzdro s předlisovanými otvory pro trubková vedení (M25). Vrchní díl nastavitelný pomocí 4 nivelačních podpěr na horním okraji podlahové krytiny. Osazení pro podlahovou krytinu v odklápěcím víku 15 mm. Minimální montážní hloubka je 95 mm, nivelovaná plocha + 30 mm.

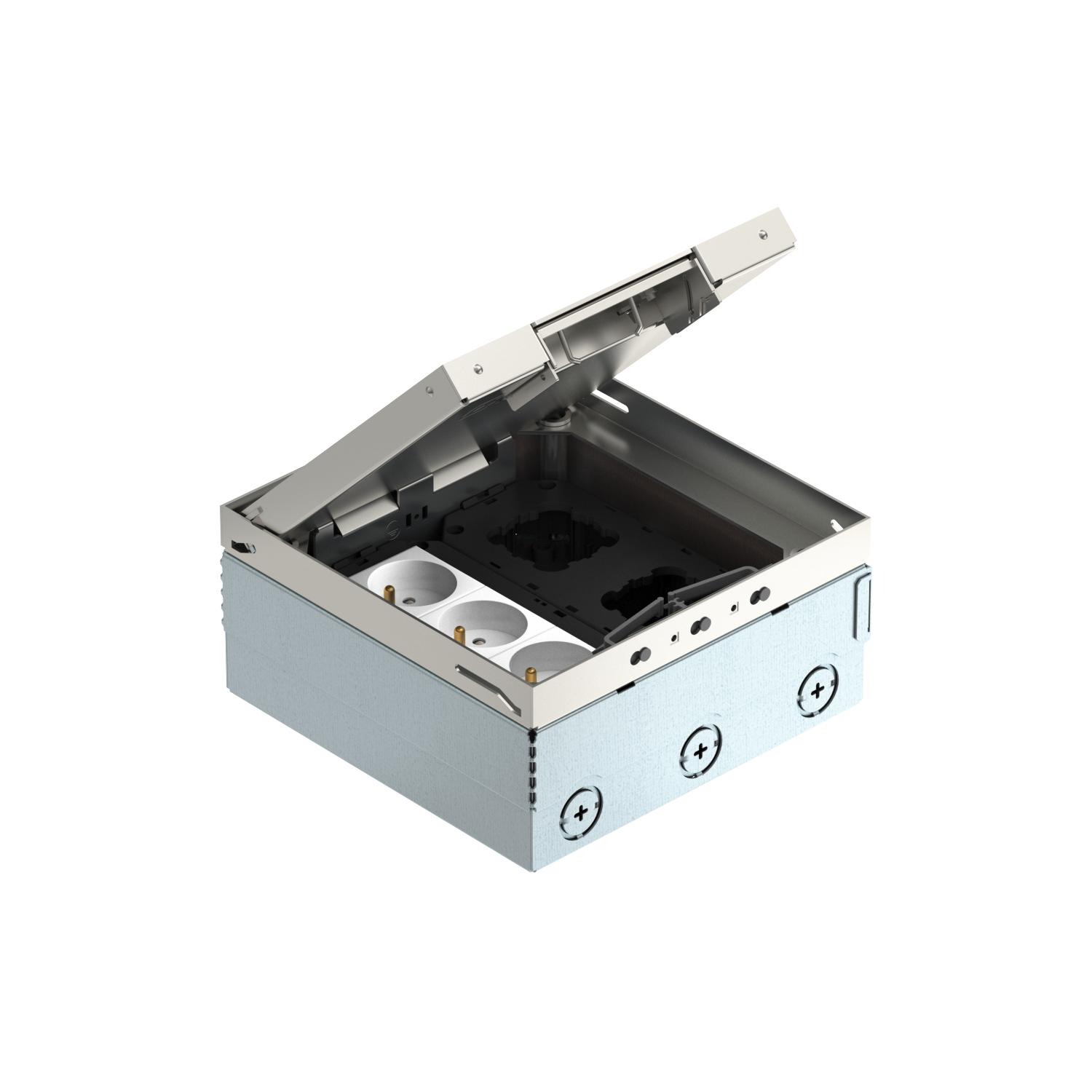

Součástí dodávky jsou dva univerzální nosiče UT3, 3- násobná zásuvka NF s krycí deskou a dvě samostatné krycí desky pro příslušenství s nosným kroužkem.

Povrchy viditelné v podlahové krytině vyrobené z: nerezové oceli, materiál 1.4301.

Technické údaje

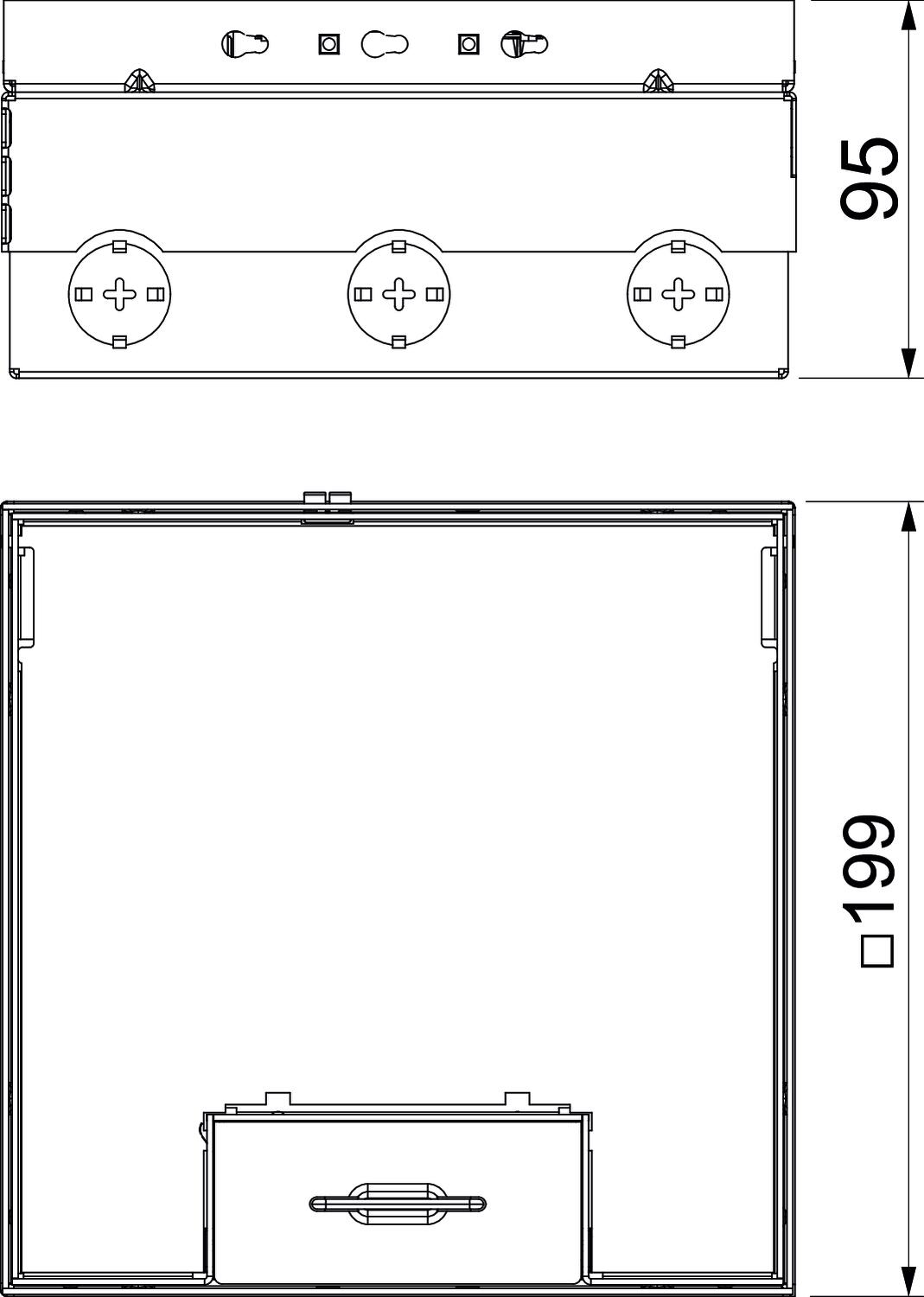

Rozměry

Délka	202 mm
Délka – montážní rozměr	202 mm
Délka – vnější rozměr	199 mm
Materiál	Nerez ocel, materiál 1.4307
Nivelační rozsah, max.	125 mm
Nivelační rozsah, min.	95 mm
Ochranný rám pro podlahovou krytinu	Ne
Osazení	2 UT3, trojitá zásuvka NF
Otevírací mechanismus	Třmen rukojeti
Počet přístrojových vložek	2
Provedení	Čtvercová
Provedení víka	Drážka pro podlahovou krytinu
Provedení vývodu vedení	Otočný šňůrový vývod
Rozměr h	95 mm
S drážkou pro podlahovou krytinu	Ano

Šířka	202 mm
Šířka – montážní rozměr	202 mm
Šířka – vnější rozměr	199 mm
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Tloušťka podlahové krytiny	15 mm
Vhodné pro mokrou údržbu	Ne
Vhodné pro podlahový kanál	Ne
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ne
Výška mazaniny, max.	110 mm
Výška mazaniny, min.	95 mm
Výška podlahy, max.	125 mm
Výška podlahy, min.	95 mm
