Přístrojový nástavec UDHOME9, 2× dvojitá VDE, mosaz 15

Přístrojový nástavec UDHOME9, 2× dvojitá VDE, mosaz

Obj. č. 7427304 | EAN 4012195916734

Obj. č. / Typ	7427304 / UDHOME9 2M UT V

Tloušťka podlahové krytiny	15 mm

Popis výrobku

Popis výrobku

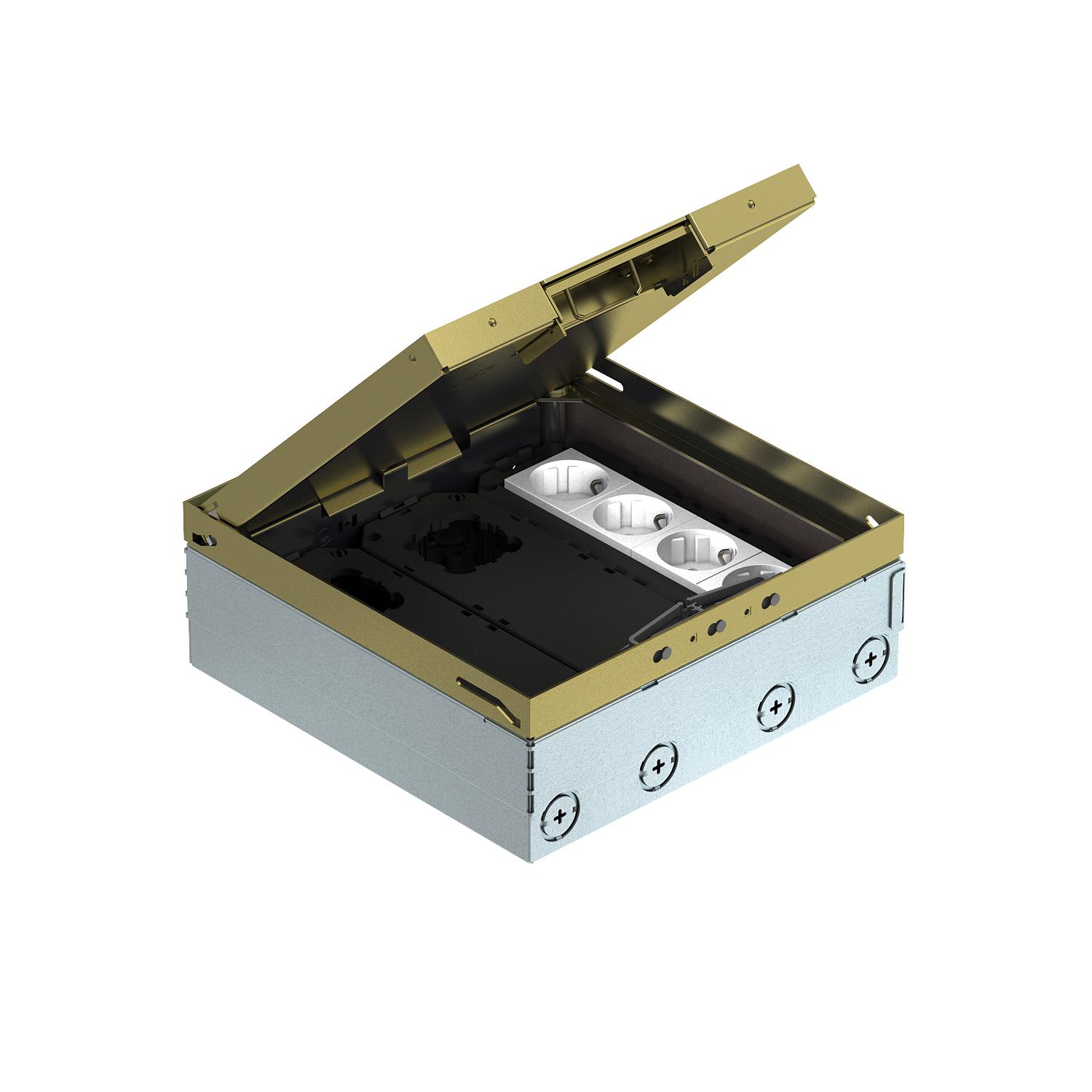

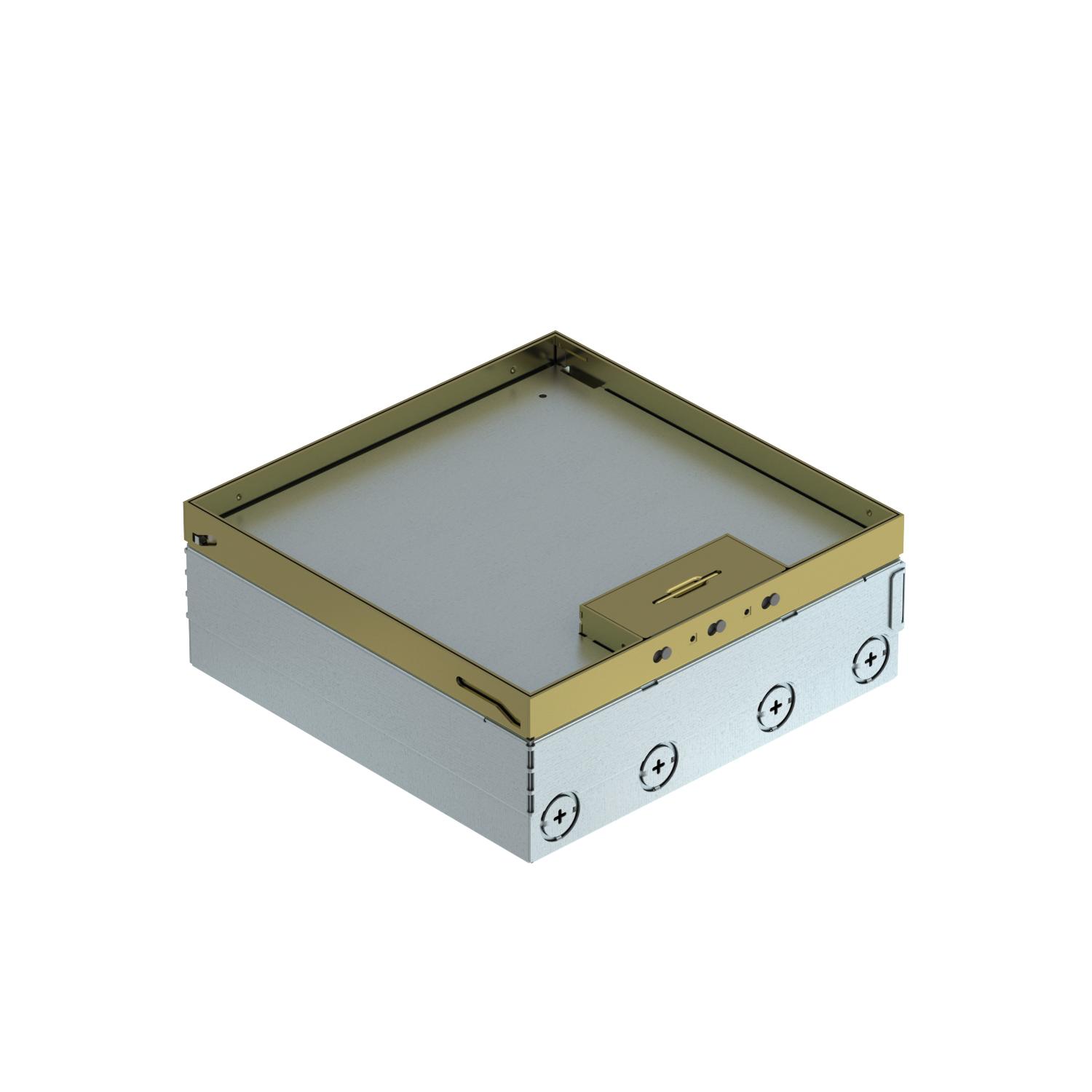

Čtvercový přístrojový nástavec pro použití v dutých podlahách se suchou údržbou a podlahách z mazaniny v interiéru. Vestavné pouzdro s předlisovanými přívodními otvory pro trubky (M25). Vrchní díl nastavitelný pomocí 4 nivelačních podpěr na horním okraji podlahové krytiny. Minimální montážní hloubka je 95 mm, nivelovaná plocha + 30 mm.
Povrchy z mosazi viditelné v podlahové krytině.

Technické údaje

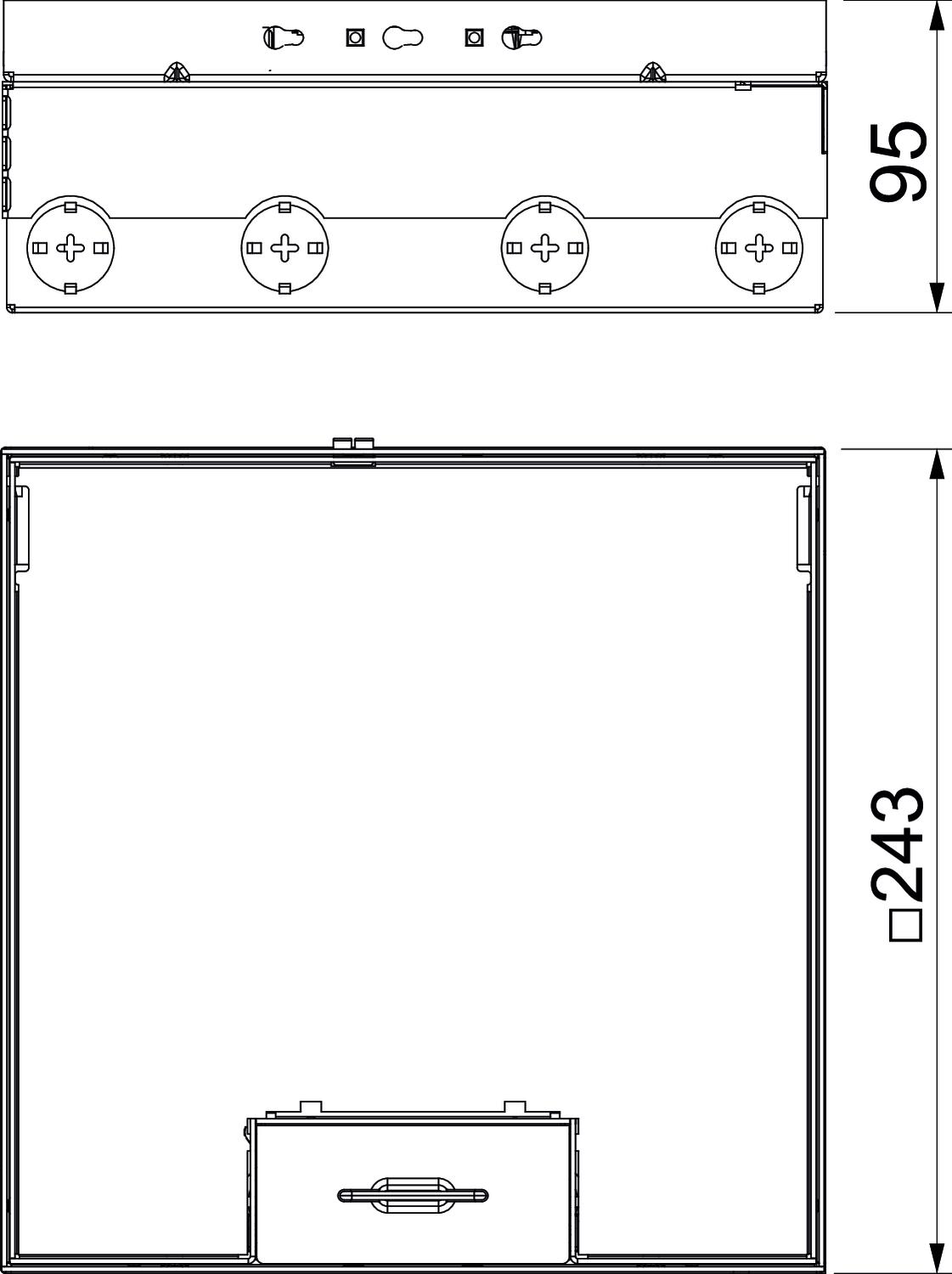

Rozměry

Délka	246 mm
Délka – montážní rozměr	246 mm
Délka – vnější rozměr	243 mm
Materiál	mosazi
Nivelační rozsah, max.	125 mm
Nivelační rozsah, min.	95 mm
Osazení	3 UT4, 2 dvojitá zásuvka VDE
Otevírací mechanismus	Třmen rukojeti
Provedení víka	Drážka pro podlahovou krytinu
Provedení vývodu vedení	Otočný šňůrový vývod
Rozměr h	95 mm
S drážkou pro podlahovou krytinu	Ano

Šířka	246 mm
Šířka – montážní rozměr	246 mm
Šířka – vnější rozměr	243 mm
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Tloušťka podlahové krytiny	15 mm
Vhodné pro podlahový kanál	Ne
Výška mazaniny, max.	110 mm
Výška mazaniny, min.	95 mm
Výška podlahy, max.	125 mm
Výška podlahy, min.	95 mm
