Přítlačný kroužek, závit PG 11 | 8 | 7

morepic-1

morepic-2

Přítlačný kroužek, závit PG

Obj. č. 2027070 | EAN 4012195164777

Obj. č. / Typ

Rozměr D1

Rozměr D2

Vhodný pro závit PG

Popis výrobku

Popis výrobku

Přítlačný kroužek podle DIN 46320 (část 8),
vhodný pro plastové a mosazné vývodky podle DIN 46320.

Technické údaje

Technické údaje

Materiál	Ocel
Povrch	Galvanicky pozinkováno, transparentně pasivováno
Provedení	Ostatní
Rozměr	PG7
Rozměr D1	11 mm

Rozměr D2	8 mm
Tloušťka	0,75 mm
Vhodný pro závit PG	7
Vnější průměr	11 mm
Vnitřní průměr	8 mm

Všechny typy

Všechny typy

Typ	Rozměr D1	Rozměr D2	Vhodný pro závit PG	Obj. č.	Množství	Nejm. prod. jedn.
107 D PG7 GTP	11 mm	8 mm	7	2027070	Kus	100 Kus
107 D PG9 GTP	13,5 mm	10 mm	9	2027097	Kus	100 Kus
107 D PG11 GTP	16,5 mm	12 mm	11	2027119	Kus	100 Kus
107 D PG13.5 GTP	18,5 mm	14 mm	13,5	2027135	Kus	100 Kus
107 D PG16 GTP	20,5 mm	16 mm	16	2027151	Kus	100 Kus
107 D PG21 GTP	26 mm	21 mm	21	2027216	Kus	50 Kus

Ke stažení

Datový list 107 D PG7 GTP / 2027070 , 0.16MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

REACH Prohlášení o shodě 107 D PG7 GTP / 2027070 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě 107 D PG7 GTP / 2027070 , 0.12MB , pdf

Stáhnout

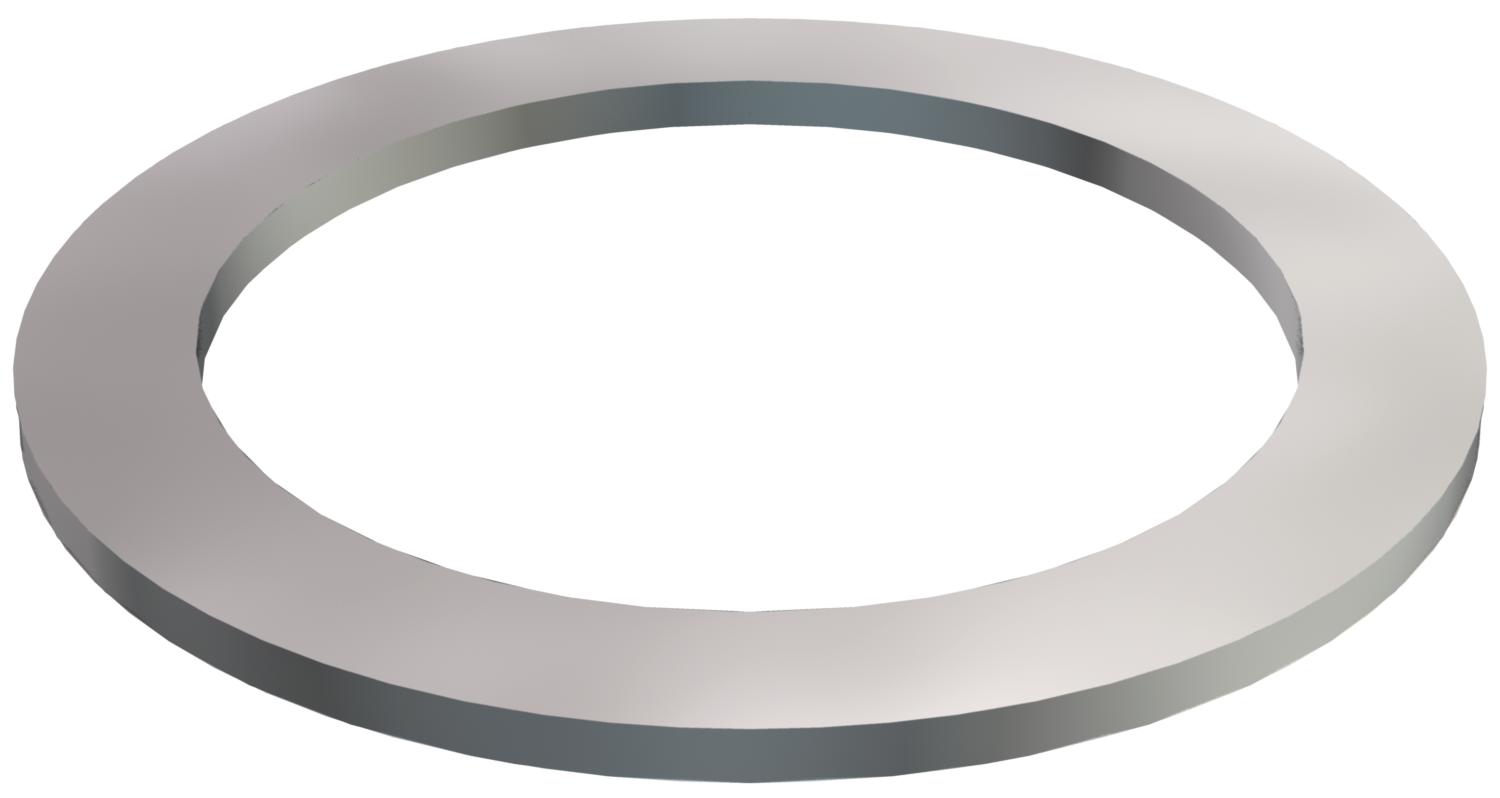

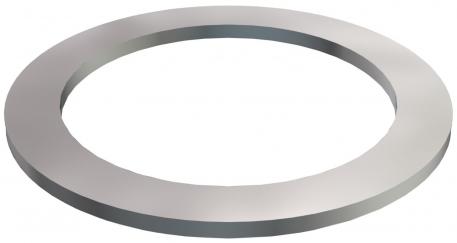

Výrobková grafika 107 D PG7 GTP / 2027070, 31.55 kB, jpg

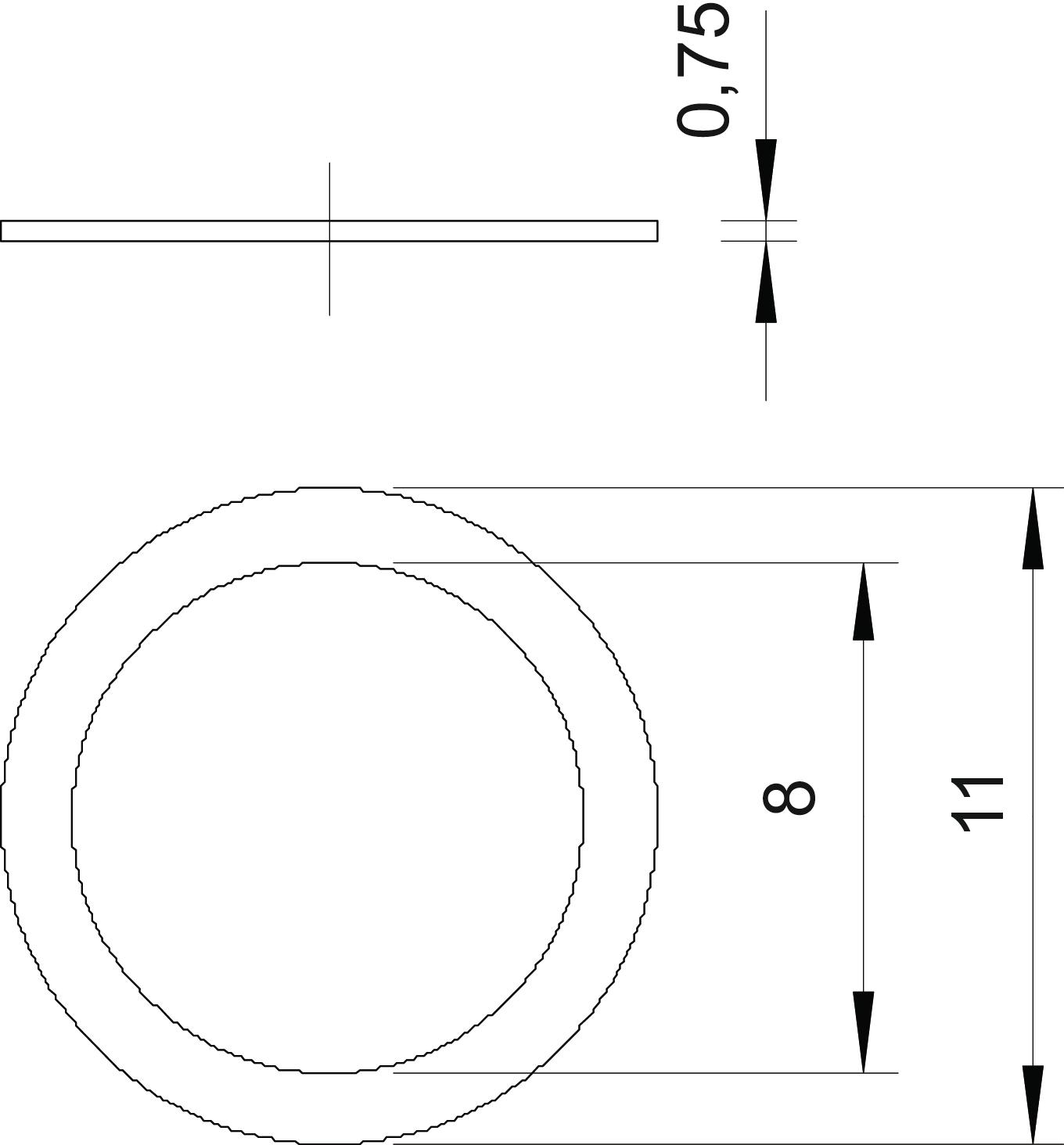

Rozměrový výkres 107 D PG7 GTP / 2027070, 60.71 kB, jpg

107 D PG7 GTP / 2027070
