Přítlačný kroužek, závit PG 18,5 | 14 | 13,5

morepic-1

morepic-2

Přítlačný kroužek, závit PG

Obj. č. 2027135 | EAN 4012195164951

Obj. č. / Typ

Rozměr D1

Rozměr D2

Vhodný pro závit PG

Popis výrobku

Popis výrobku

Přítlačný kroužek podle DIN 46320 (část 8),
vhodný pro plastové a mosazné vývodky podle DIN 46320.

Technické údaje

Technické údaje

Materiál	Ocel
Povrch	Galvanicky pozinkováno, transparentně pasivováno
Provedení	Ostatní
Rozměr	PG13,5
Rozměr D1	18,5 mm

Rozměr D2	14 mm
Tloušťka	0,75 mm
Vhodný pro závit PG	13,5
Vnější průměr	18,5 mm
Vnitřní průměr	14 mm

Všechny typy

Všechny typy

Typ	Rozměr D1	Rozměr D2	Vhodný pro závit PG	Obj. č.	Množství	Nejm. prod. jedn.
107 D PG7 GTP	11 mm	8 mm	7	2027070	Kus	100 Kus
107 D PG9 GTP	13,5 mm	10 mm	9	2027097	Kus	100 Kus
107 D PG11 GTP	16,5 mm	12 mm	11	2027119	Kus	100 Kus
107 D PG13.5 GTP	18,5 mm	14 mm	13,5	2027135	Kus	100 Kus
107 D PG16 GTP	20,5 mm	16 mm	16	2027151	Kus	100 Kus
107 D PG21 GTP	26 mm	21 mm	21	2027216	Kus	50 Kus

Ke stažení

Datový list 107 D PG13.5 GTP / 2027135 , 0.16MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

REACH Prohlášení o shodě 107 D PG13.5 GTP / 2027135 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě 107 D PG13.5 GTP / 2027135 , 0.12MB , pdf

Stáhnout

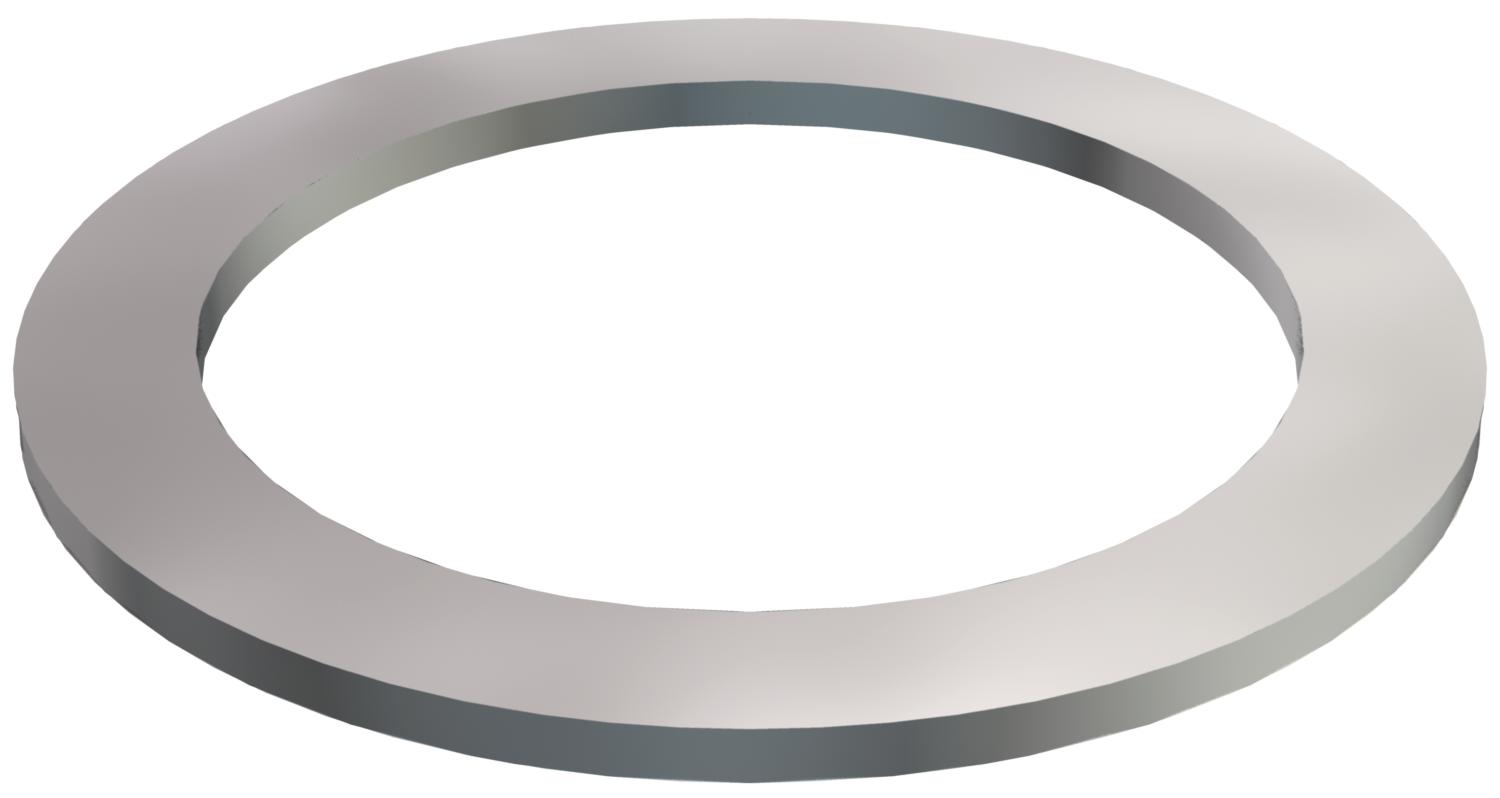

Výrobková grafika 107 D PG13.5 GTP / 2027135, 31.55 kB, jpg

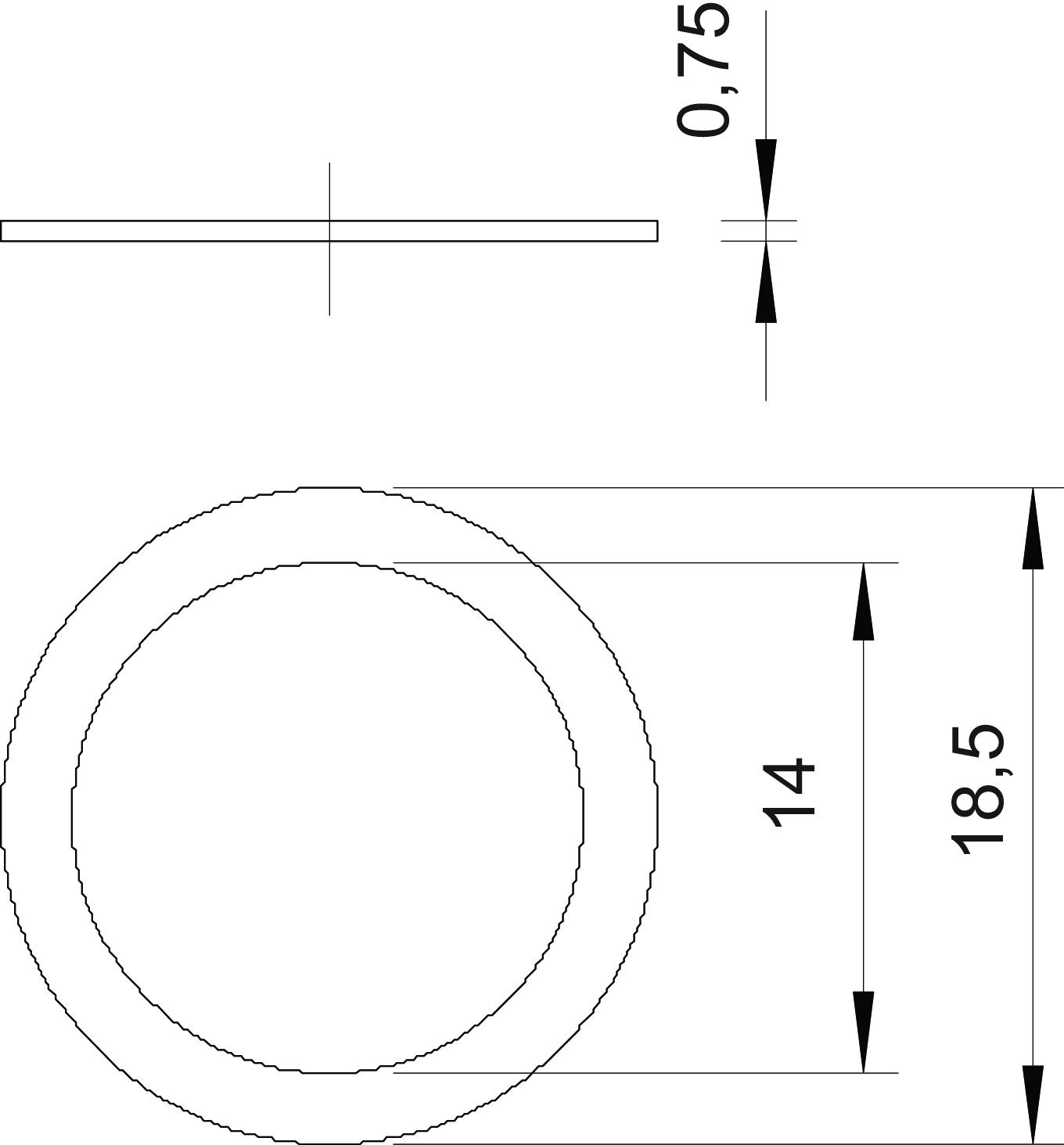

Rozměrový výkres 107 D PG13.5 GTP / 2027135, 62.81 kB, jpg

107 D PG13.5 GTP / 2027135
