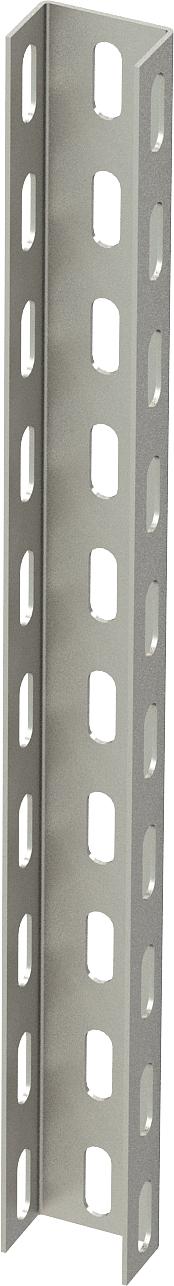

Profil US 3 A2
Obj. č. 6342455 | EAN 4012195705703
- Popis výrobku
-
Popis výrobku
Profil U ve fixních délkách. Rozměr 30 x 50 mm.
-
- Technické údaje
-
Rozměry
Délka 300 mm Druh děrování Děrování na třech stranách Materiál Nerez ocel, materiál 1.4307 Odlomitelná Ne Povrch Holé, dodatečně ošetřeno Provedení Jednoduchý profil Rozměr 30 x 50 x 2,0 Rozměr 50x30x300 S ozubením Ne Šířka 50 mm Statická hodnota A 1,42 cm² Statická hodnota Iy 1,52 cm Statická hodnota Iz 5,72 cm Statická hodnota Wy 0,7 cm² Statická hodnota Wz 2,29 cm² Tloušťka materiálu 2 mm Tvar profilu U - profil Výška 30 mm Zachování funkčnosti Ne - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka profilu U A2
VUS 3 A2 6018517 1 Kus
Ochranný kryt
US 3 KS OR 6338458 20 Kus
Rozpěrka A2
DSK 25 A2 6416448 10 Kus
Šroub se šestihrannou hlavou M10 A2
SKS 10x90 A2 6418255 20 Kus

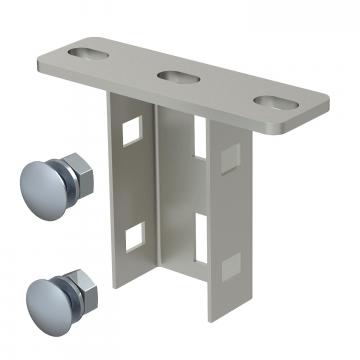

Základová deska A2
KU 3 A2 6348876 1 Kus - Ke stažení
-
Datový list US 3 30 A2 / 6342455 , 0.21MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfProhlášení o shodě US 3 30 A2 / 6342455 , 0.15MB , pdfProhlášení o ochraně životního prostředí Umweltproduktdeklaration (EPD) , 1.48MB , pdfNávod k montáži Návod k montáži systémů profilů U , 0.04MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
