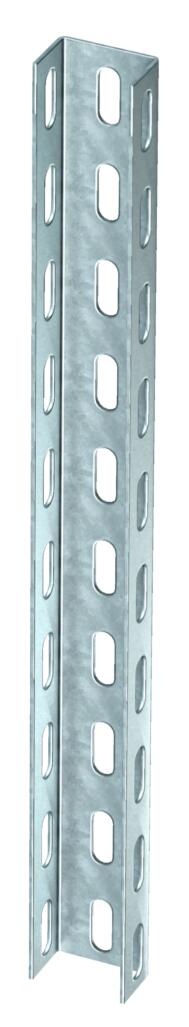

Profil US 3 FS
Obj. č. 6342302 | EAN 4012196221776
- Popis výrobku
-
Popis výrobkuProfil U ve fixních délkách. Rozměr 30 x 50 mm.
-
- Technické údaje
-
Technické údaje

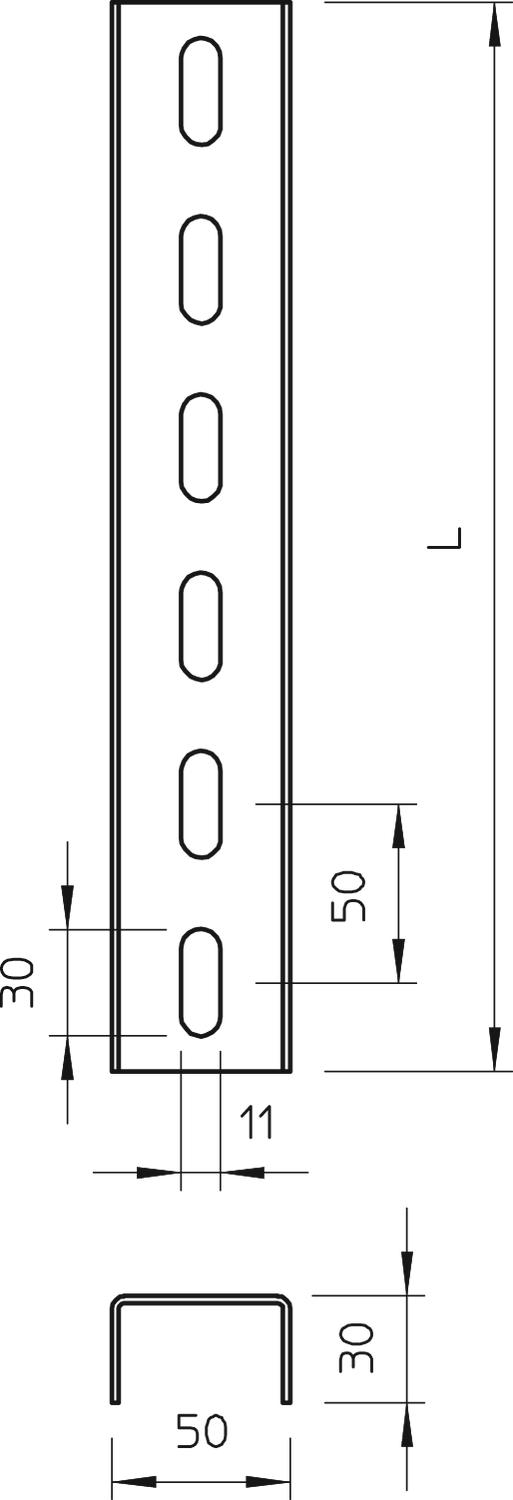

Barva pozinkováno Délka 200 mm Druh děrování Děrování na třech stranách Materiál Ocel Odlomitelná Ne Povrch pásově zinkováno Provedení Jednoduchý profil Rozměr 50x30x200 Rozměr 30 x 50 x 2,0 Rozměr L 200 mm S ozubením Ne Šířka 50 mm Šířka otvoru 11 mm Šířka výřezu 30 mm Statická hodnota A 1,42 cm² Statická hodnota Iy 1,52 cm Statická hodnota Iz 5,72 cm Statická hodnota Wy 0,7 cm² Statická hodnota Wz 2,29 cm² Tloušťka materiálu 2 mm Tvar profilu U - profil Výška 30 mm Zachování funkčnosti Ano - Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

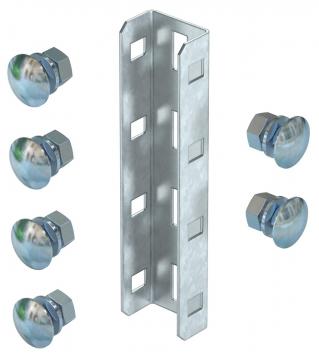

Spojka profilu U FT
VUS 3 FT 6018513 10 Kus

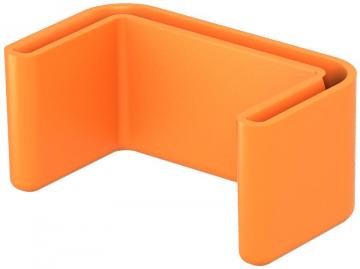

Ochranný kryt
US 3 KS OR 6338458 20 Kus
Šroub s plochou kulovou hlavou, s podložkou a maticí F
FRS 10x25 F 8.8 6407560 50 Kus

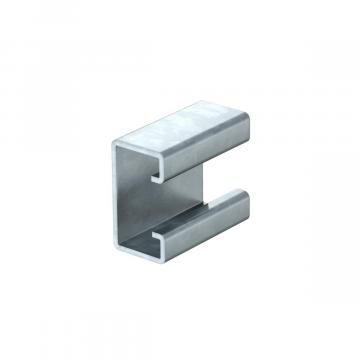

Rozpěrka FT
DSK 25 FT 6416446 20 Kus

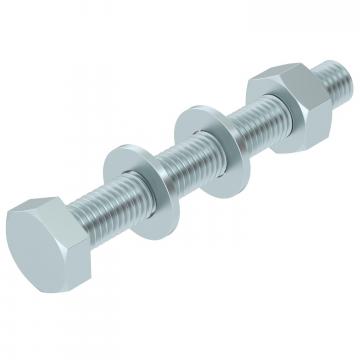

Šroub se šestihrannou hlavou M10 F
SKS 10x80 F 6418250 20 Kus

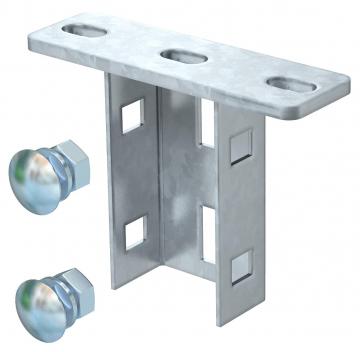

Základová deska FT
KU 3 FT 6348874 1 Kus - Ke stažení
-
Datový list US 3 20 FS / 6342302 , 0.19MB , pdfEU prohlášení o shodě US 3 20 FS / 6342302 , 0.12MB , pdfREACH Prohlášení o shodě US 3 20 FS / 6342302 , 0.12MB , pdfRoHS Prohlášení o shodě US 3 20 FS / 6342302 , 0.12MB , pdfNávod k montáži Návod k montáži systémů profilů U , 1.76MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
