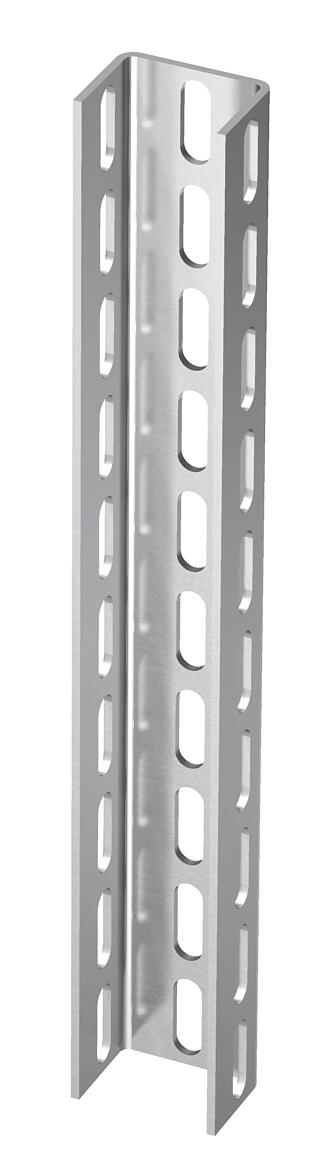

Profil US 7 A2
Obj. č. 6341764 | EAN 4012196189137
- Popis výrobku
-
Popis výrobkuProfil U ve fixních délkách. Rozměry 70 x 50 mm.
-
- Technické údaje
-
Technické údaje

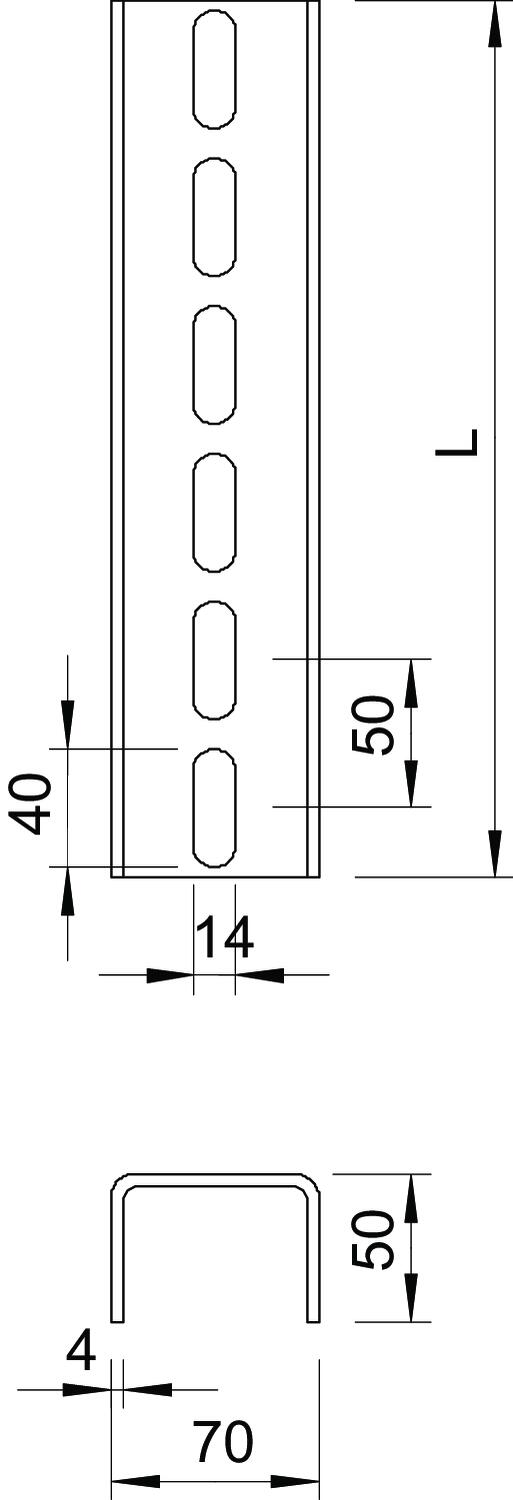

Barva ocelová Délka 500 mm Druh děrování Děrování na třech stranách Materiál Nerez ocel, materiál 1.4307 Odlomitelná Ne Povrch Holé, dodatečně ošetřeno Provedení Jednoduchý profil Rozměr 70x50x500 Rozměr 70 x 50 x 4 S ozubením Ne Šířka 70 mm Šířka otvoru 14 mm Šířka výřezu 40 mm Statická hodnota A 4,59 cm² Statická hodnota Iy 13,79 cm Statická hodnota Iz 36,84 cm Statická hodnota Wy 4,11 cm² Statická hodnota Wz 10,53 cm² Tloušťka materiálu 4 mm Tvar profilu U - profil Výška 50 mm Zachování funkčnosti Ne - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka profilu U A2
VUS 7 A2 6018408 1 Kus
Ochranný kryt
US 7 KS OR 6338497 20 Kus
Šroub s plochou kulovou hlavou, s podložkou a maticí A2
FRS 12x25 A2 6406750 25 Kus
Rozpěrka DSK 61 A2
DSK 61 A2 6416527 10 Kus
Šroub se šestihrannou hlavou M12 A2
SKS 12x100 A2 6418368 20 Kus - Ke stažení
-
Datový list US 7 50 A2 / 6341764 , 0.22MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě US 7 50 A2 / 6341764 , 0.15MB , pdfProhlášení o ochraně životního prostředí Umweltproduktdeklaration (EPD) , 1.48MB , pdfNávod k montáži Návod k montáži systémů profilů U , 0.04MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
