Profilová lišta CMS3518, výřez 17 mm, FS, děrovaná 1000 | 35 | 18 | 1,75 | Ocel | pásově zinkováno

Profilová lišta CMS3518, výřez 17 mm, FS, děrovaná

Obj. č. 1104445 | EAN 4012195052692

Obj. č. / Typ

Délka

Šířka	35 mm

Výška	18 mm

Tloušťka materiálu	1,75 mm

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

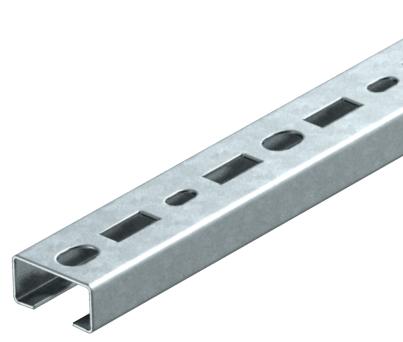

Střední profilová lišta C k ukládání kabelů, ve spojení s třmenovými příchytkami s patkou s hlavou T. Lze použít také jako konstrukci k zavěšení kabelových nosných systémů.

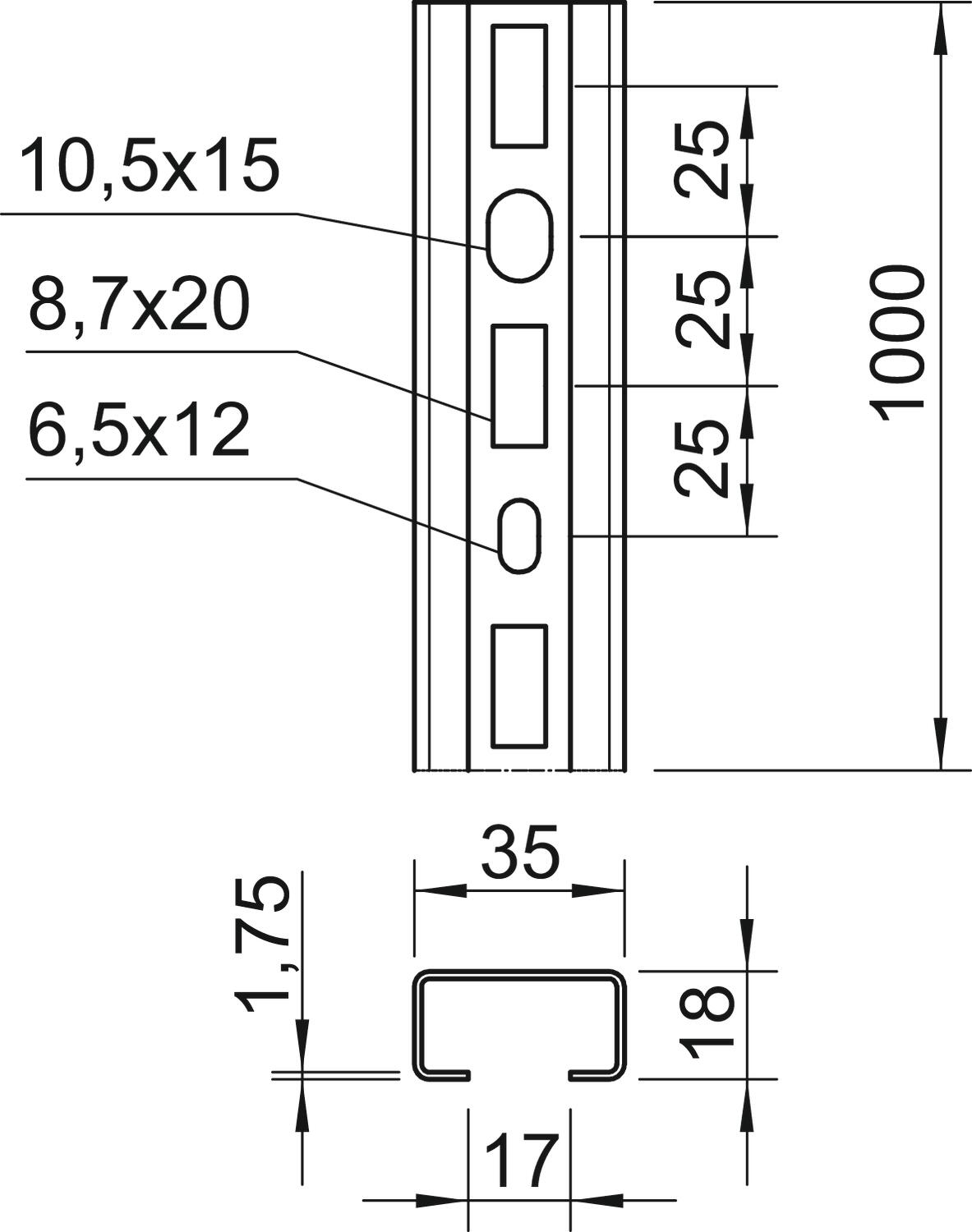

Technické údaje

Rozměry

Délka	1000 mm
Druh děrování	Zadní strana děrovaná
Materiál	Ocel
Odlomitelná	Ne
Povrch	pásově zinkováno
Provedení	Jednoduchý profil
Rozměr	1000x35x18
Rozměr L	1000 mm
S děrováním	Ano
S ozubením	Ne
Šířka	35 mm
Šířka výřezu	17 mm

Statická hodnota A	1,17 cm²
Statická hodnota Iy	0,52 cm
Statická hodnota Iz	0,53 cm
Statická hodnota Wy	2,33 cm²
Statická hodnota Wz	1,33 cm²
Svazek	10 m
Tloušťka materiálu	1,75 mm
Tvar profilu	C - profil
Výška	18 mm
Vzdálenost středů vrtaných otvorů	25 mm
Zachování funkčnosti	Ne

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka materiálu	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
CMS3518P1000FS	1000 mm	35 mm	18 mm	1,75 mm	Ocel	pásově zinkováno	1104445	m	10 m
CMS3518P2000FS	2000 mm	35 mm	18 mm	1,75 mm	Ocel	pásově zinkováno	1104454	m	2 m

Příslušenství

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Kluzná matice ZL	ACMSN M8 ZL	1147060	Kus	100 Kus
Šroub s hlavou T ZL	ACMHB M8x30 ZL	1148060	Kus	50 Kus
Třmenová příchytka, jednoduchá plastová přítlačná opěrka, FT	2056 12 FT	1160125	Kus	100 Kus
