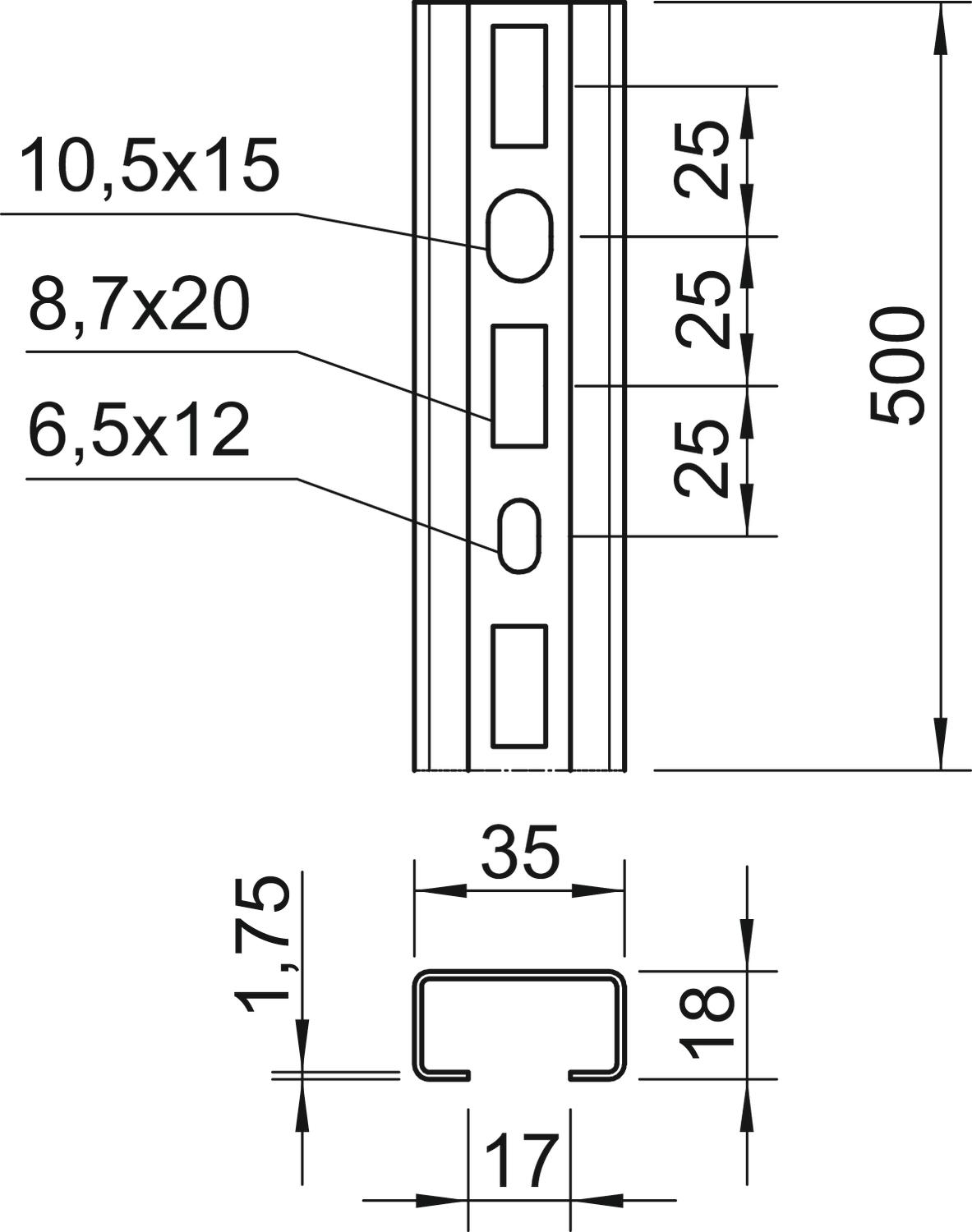

Profilová lišta CMS3518, výřez 17 mm, FS, děrovaná 500 | 35 | 18 | 1,75 | Ocel | pásově zinkováno

Profilová lišta CMS3518, výřez 17 mm, FS, děrovaná

Obj. č. 1104403 | EAN 4012195038658

Obj. č. / Typ

Délka

Šířka	35 mm

Výška	18 mm

Tloušťka materiálu	1,75 mm

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

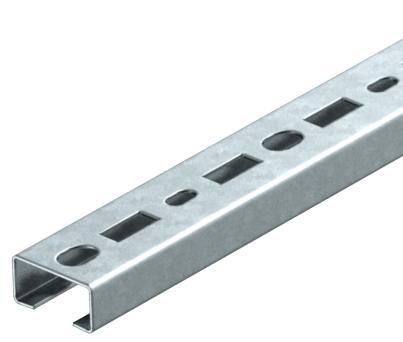

Střední profilová lišta C k ukládání kabelů, ve spojení s třmenovými příchytkami s patkou s hlavou T. Lze použít také jako konstrukci k zavěšení kabelových nosných systémů.

Technické údaje

Technické údaje

CO₂ stopa (GWP) od kolébky po bránu	3,52 kg CO₂e / 1 Kus
Délka	500 mm
Druh děrování	Zadní strana děrovaná
Materiál	Ocel
Odlomitelná	Ne
Povrch	pásově zinkováno
Provedení	Jednoduchý profil
Rozměr	500x35x18
Rozměr L	500 mm
S děrováním	Ano
S ozubením	Ne
Šířka	35 mm

Šířka výřezu	17 mm
Statická hodnota A	1,17 cm²
Statická hodnota Iy	0,52 cm
Statická hodnota Iz	0,53 cm
Statická hodnota Wy	2,33 cm²
Statická hodnota Wz	1,33 cm²
Tloušťka materiálu	1,75 mm
Tvar profilu	C - profil
Výška	18 mm
Vzdálenost středů vrtaných otvorů	25 mm
Zachování funkčnosti	Ano

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka materiálu	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
CMS3518P0150FS	150 mm	35 mm	18 mm	1,75 mm	Ocel	pásově zinkováno	1104349	Kus	25 Kus
CMS3518P0200FS	200 mm	35 mm	18 mm	1,75 mm	Ocel	pásově zinkováno	1104357	Kus	25 Kus
CMS3518P0300FS	300 mm	35 mm	18 mm	1,75 mm	Ocel	pásově zinkováno	1104373	Kus	25 Kus
CMS3518P0400FS	400 mm	35 mm	18 mm	1,75 mm	Ocel	pásově zinkováno	1104391	Kus	10 Kus
CMS3518P0500FS	500 mm	35 mm	18 mm	1,75 mm	Ocel	pásově zinkováno	1104403	Kus	10 Kus
CMS3518P0600FS	600 mm	35 mm	18 mm	1,75 mm	Ocel	pásově zinkováno	1104411	Kus	10 Kus
CMS3518P0700FS	700 mm	35 mm	18 mm	1,75 mm	Ocel	pásově zinkováno	1104422	Kus	10 Kus
CMS3518P0800FS	800 mm	35 mm	18 mm	1,75 mm	Ocel	pásově zinkováno	1104427	Kus	10 Kus
CMS3518P0900FS	900 mm	35 mm	18 mm	1,75 mm	Ocel	pásově zinkováno	1104435	Kus	10 Kus

Příslušenství

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Kluzná matice ZL	ACMSN M8 ZL	1147060	Kus	100 Kus
Šroub s hlavou T ZL	ACMHB M8x30 ZL	1148060	Kus	50 Kus
Třmenová příchytka, jednoduchá plastová přítlačná opěrka, FT	2056 12 FT	1160125	Kus	100 Kus
