Profilová lišta MS 22 L FT
Obj. č. 1122703 | EAN 4012195499756
- Popis výrobku
-
Popis výrobku

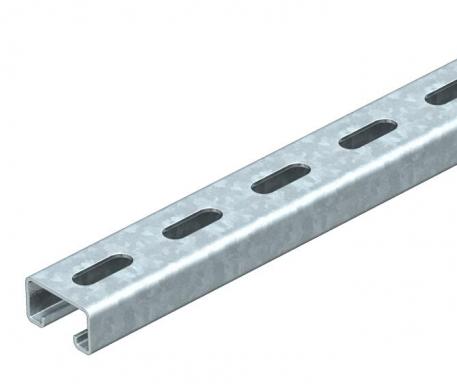

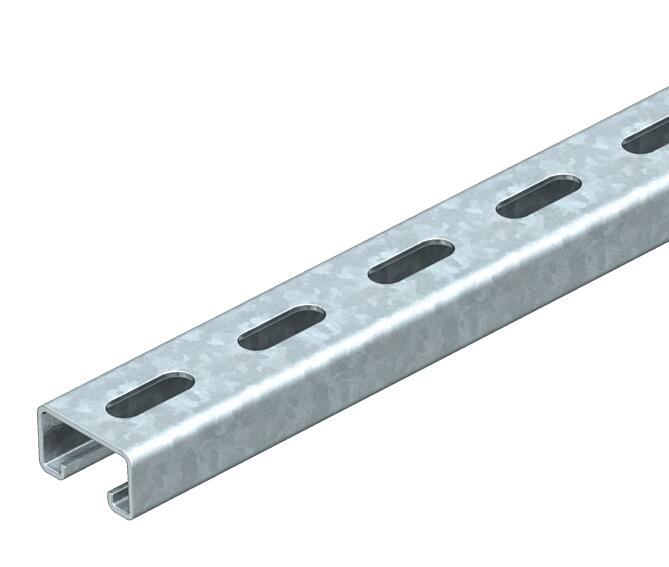

Těžká profilová lišta C pro individuální instalaci nosných konstrukcí, např. pro kabelové žlaby nebo jako konzola pro skříňové rozvaděče. Lze použít také k ukládání kabelů, ve spojení s třmenovými příchytkami s patkou U.
-
- Technické údaje
-
Rozměry

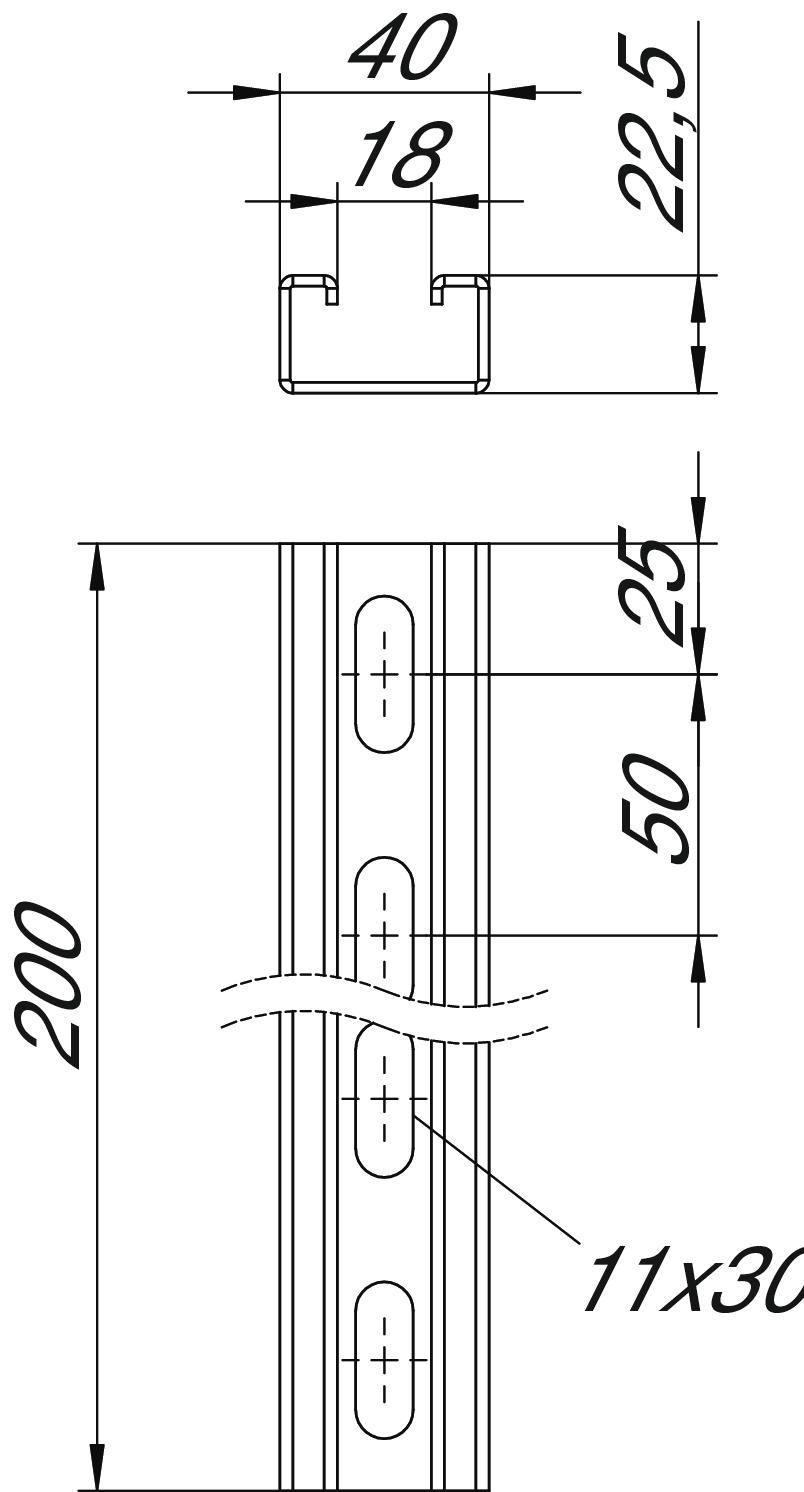

Délka 200 mm Druh děrování Zadní strana děrovaná Materiál Ocel Odlomitelná Ne Povrch žárově zinkováno ponorem Provedení Jednoduchý profil Rozměr 200x40x22,5 Rozměr L 200 mm S děrováním Ano S ozubením Ne Šířka 40 mm Šířka výřezu 18 mm Statická hodnota A 1,74 cm² Statická hodnota Iy 1,19 cm Statická hodnota Iz 4,46 cm Statická hodnota Wy 1,05 cm² Statická hodnota Wz 2,23 cm² Tloušťka materiálu 2 mm Tvar profilu C - profil Velikost otvoru 11x30 mm Výška 22,5 mm Vzdálenost středů vrtaných otvorů 50 mm Zachování funkčnosti Ne - Všechny typy
-
Všechny typy
