Profilová lišta MS 22 L FT

Obj. č. 1122742 | EAN 4012195502517

40 mm
22,5 mm
2 mm
žárově zinkováno ponorem
Popis výrobku
Popis výrobku

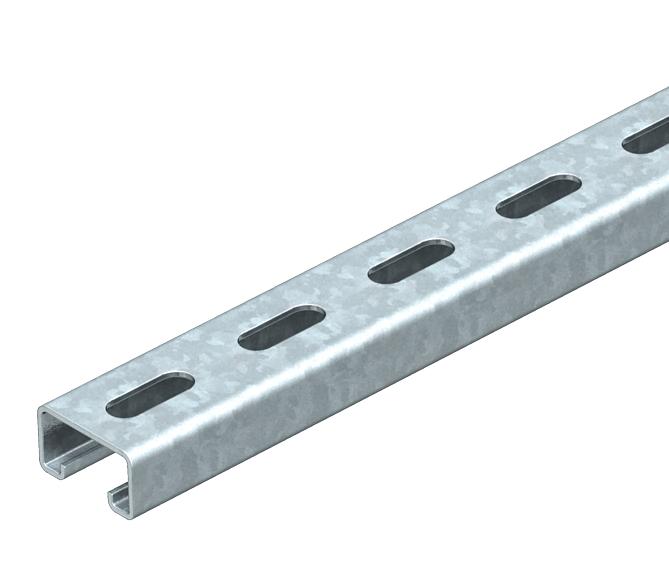

Těžká profilová lišta C pro individuální instalaci nosných konstrukcí, např. pro kabelové žlaby nebo jako konzola pro skříňové rozvaděče. Lze použít také k ukládání kabelů, ve spojení s třmenovými příchytkami s patkou U.
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Šířka výřezu 18 mm
  • Třmenová příchytka pro profilovou lištu C, šířka výřezu 18–22 mm
Technické údaje

Technické údaje

CO₂ stopa (GWP) od kolébky po bránu 3,429 kg CO₂e / 1 metr
Délka 3000 mm
Druh děrování Zadní strana děrovaná
Materiál Ocel
Odlomitelná Ne
Povrch žárově zinkováno ponorem
Provedení Jednoduchý profil

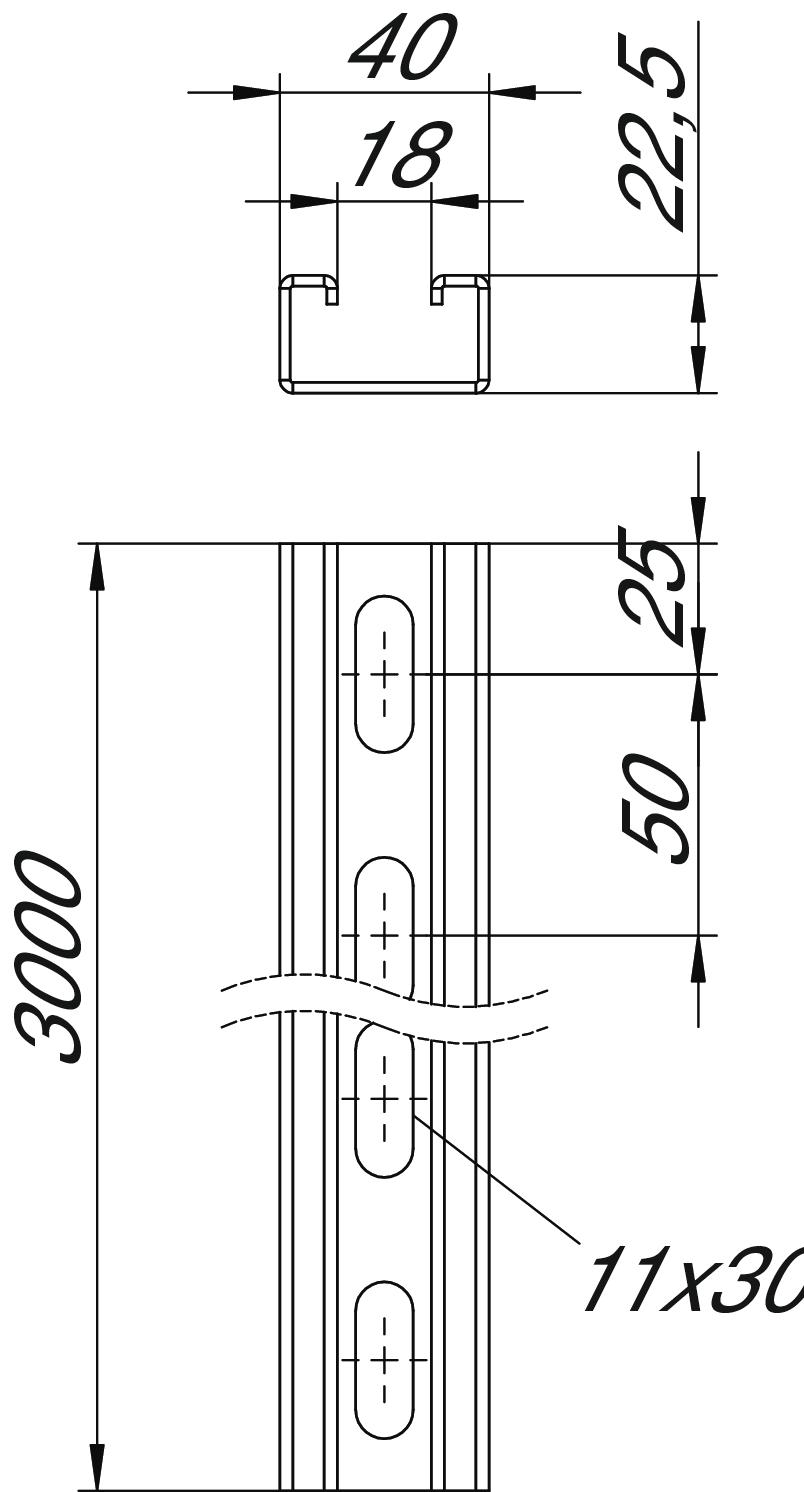

Rozměr 3000x40x22,5
Rozměr L 3000 mm
S děrováním Ano
S ozubením Ne
Šířka 40 mm
Šířka výřezu 18 mm
Statická hodnota A 1,74 cm²
Statická hodnota Iy 1,19 cm
Statická hodnota Iz 4,46 cm
Statická hodnota Wy 1,05 cm²
Statická hodnota Wz 2,23 cm²
Tloušťka materiálu 2 mm
Tvar profilu C - profil
Velikost otvoru 11x30 mm
Výška 22,5 mm
Vzdálenost středů vrtaných otvorů 50 mm
Zachování funkčnosti Ne
Všechny typy

Všechny typy

Typ Délka Šířka Výška Tloušťka materiálu Povrch Obj. č. Množství Nejm. prod. jedn.
MS 22 L 200 FT 200 mm 40 mm 22,5 mm 2 mm žárově zinkováno ponorem 1122703
1 Kus
MS 22 L 1MFT 1000 mm 40 mm 22,5 mm 2 mm žárově zinkováno ponorem 1122735
1 m
MS 22 L 3M FT 3000 mm 40 mm 22,5 mm 2 mm žárově zinkováno ponorem 1122742
3 m
MS 22 L 6M FT 6000 mm 40 mm 22,5 mm 2 mm žárově zinkováno ponorem 1122746
6 m
