Propojovací kanál, typ LKV N 10075 2000 | 75 | 100 | Děrování dna | kamenná šeď; RAL 7030

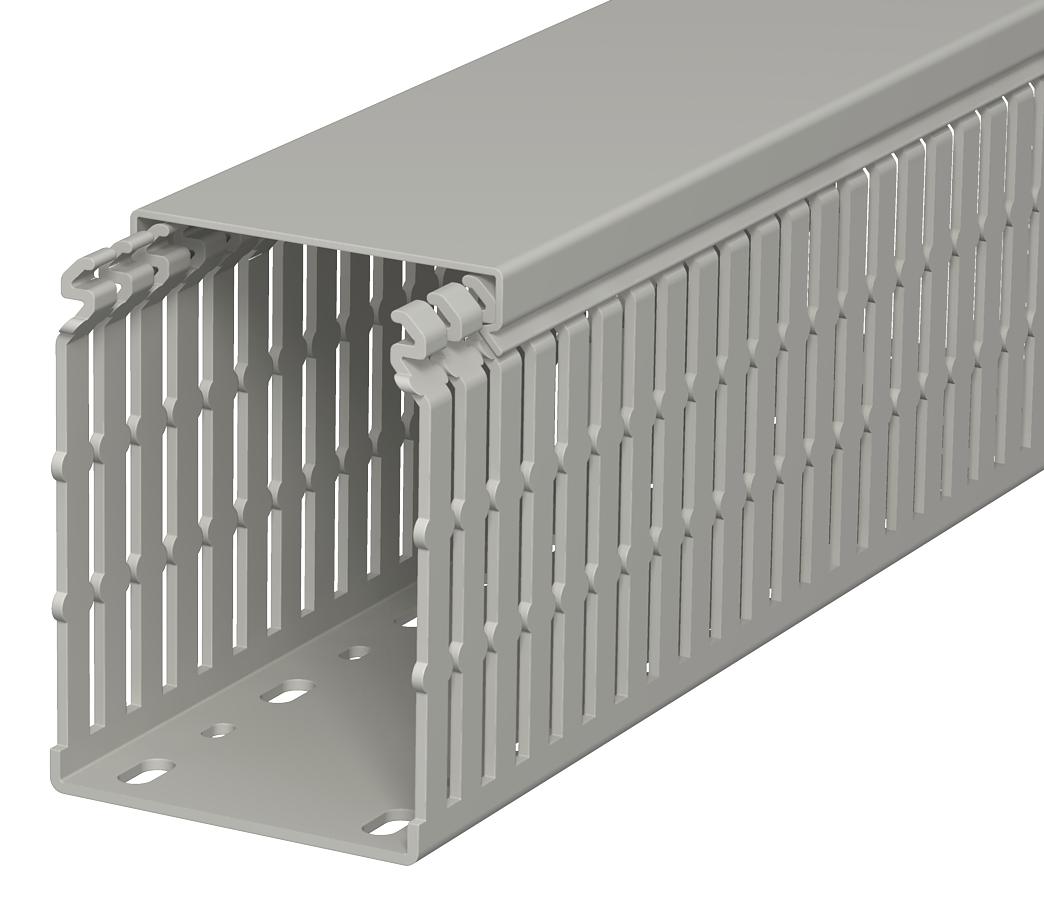

Propojovací kanál, typ LKV N 10075

Obj. č. 6178439 | EAN 4012196014156

Obj. č. / Typ	6178439 / LKV N 10075

Délka	2000 mm

Šířka	75 mm

Výška	100 mm

Způsob upevnění	Děrování dna

Barva	kamenná šeď; RAL 7030

Popis výrobku

Popis výrobku

Propojovací kanál podle EN 50085-2-3 vč. vrchního dílu a děrování dna pro vodorovné a svislé uložení elektrických kabelů a vedení do skříňového rozvaděče. Provedení: kanál DIN. K vylomení můstků nejsou nutné nástroje. Vylamovací otvory umožňují zhotovit vývody lícující s podlahou. Zúžení v bočních drážkách zabraňuje vypadnutí vedení. Zkoušeno podle EN 50085-2-3. Speciální délky na dotaz.

Technické údaje

Technické údaje

Barva	kamenná šeď; RAL 7030
Bez obsahu halogenů	Ne
CO₂ stopa (GWP) od kolébky po bránu	1,9736 kg CO₂e / 1 metr
Délka	2000 mm
Flexibilita	Ne
Materiál	Polyvinylchlorid
Provedení bočnice	s výřezem

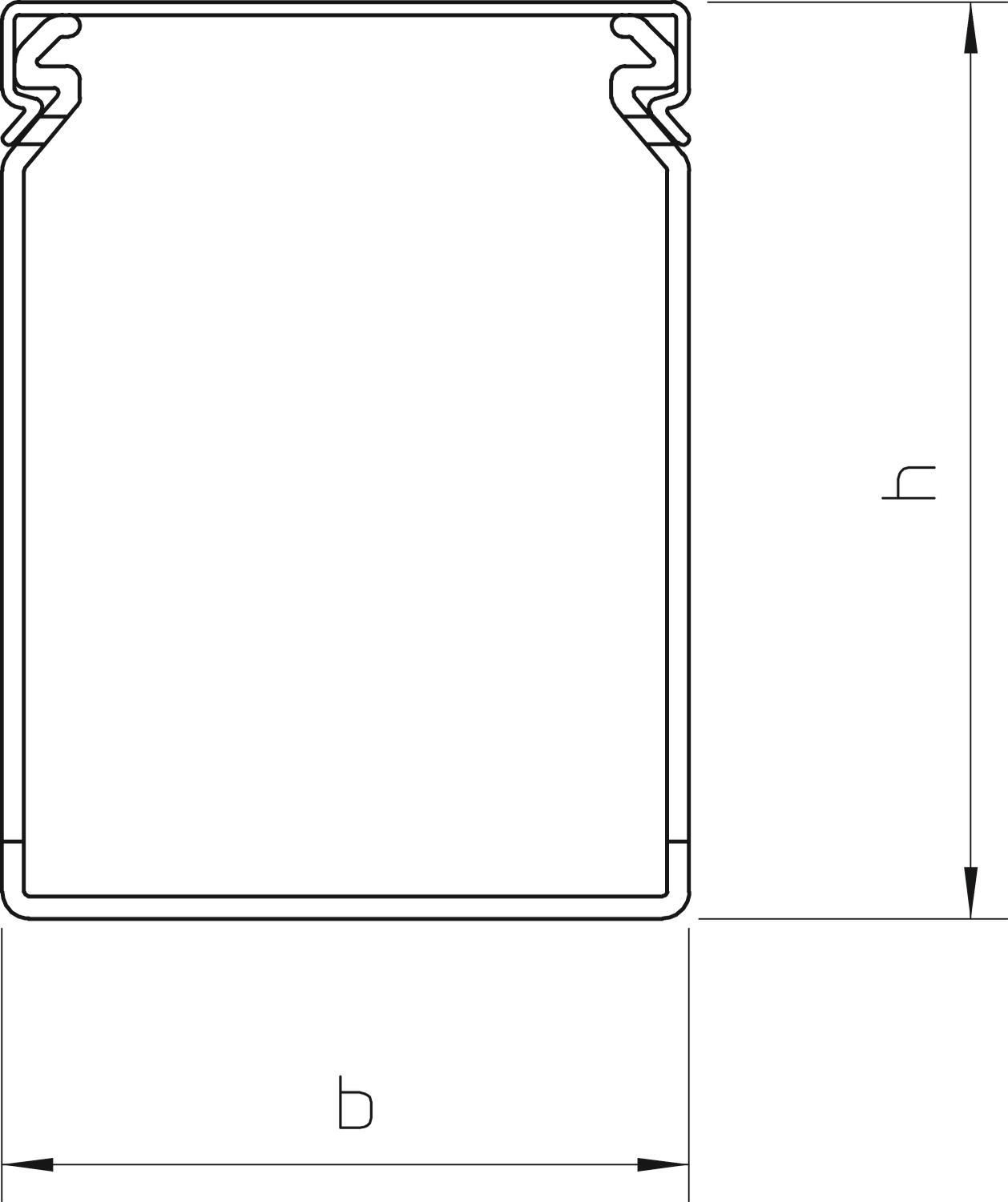

Rozměr	100x75x2000
Samozhášlivý	Ano

Šířka	75 mm
Šířka výřezu	5 mm
S vrchním dílem	Ano
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-5 °C
Užitečný průřez	65,04 cm²
Výška	100 mm
Vzdálenost výřezů	12,5 mm
Způsob upevnění	Děrování dna

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Způsob upevnění	Barva	Obj. č.	Množství	Nejm. prod. jedn.
LKV N 10075	2000 mm	75 mm	100 mm	Děrování dna	kamenná šeď; RAL 7030	6178439	m	16 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Přídržný můstek pro typ LK4 a LK4 N	LK4 H	6178092	Kus	100 Kus
Přídržný můstek pro typ LKV a LKV/N	LKV H	6178349	Kus	100 Kus

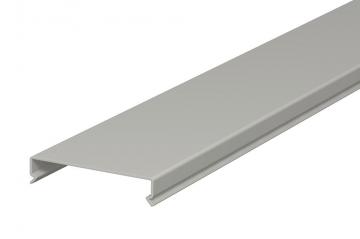

Vrchní díl LKV D 75	LKV D 75	6178510	m	12 m

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Rozpěrný nýt, KSN 1	KSN1	6178520	Kus	100 Kus
Rozpěrný nýt, KSN 22	KSN22	6178525	Kus	100 Kus
Nýtovací nástroj na plastové nýty KNW2	KNW2	6178529	Kus	1 Kus
Vylamovací kleště	AKZ2	6178533	Kus	1 Kus
Distanční držák	AH1	6178540	Kus	100 Kus
