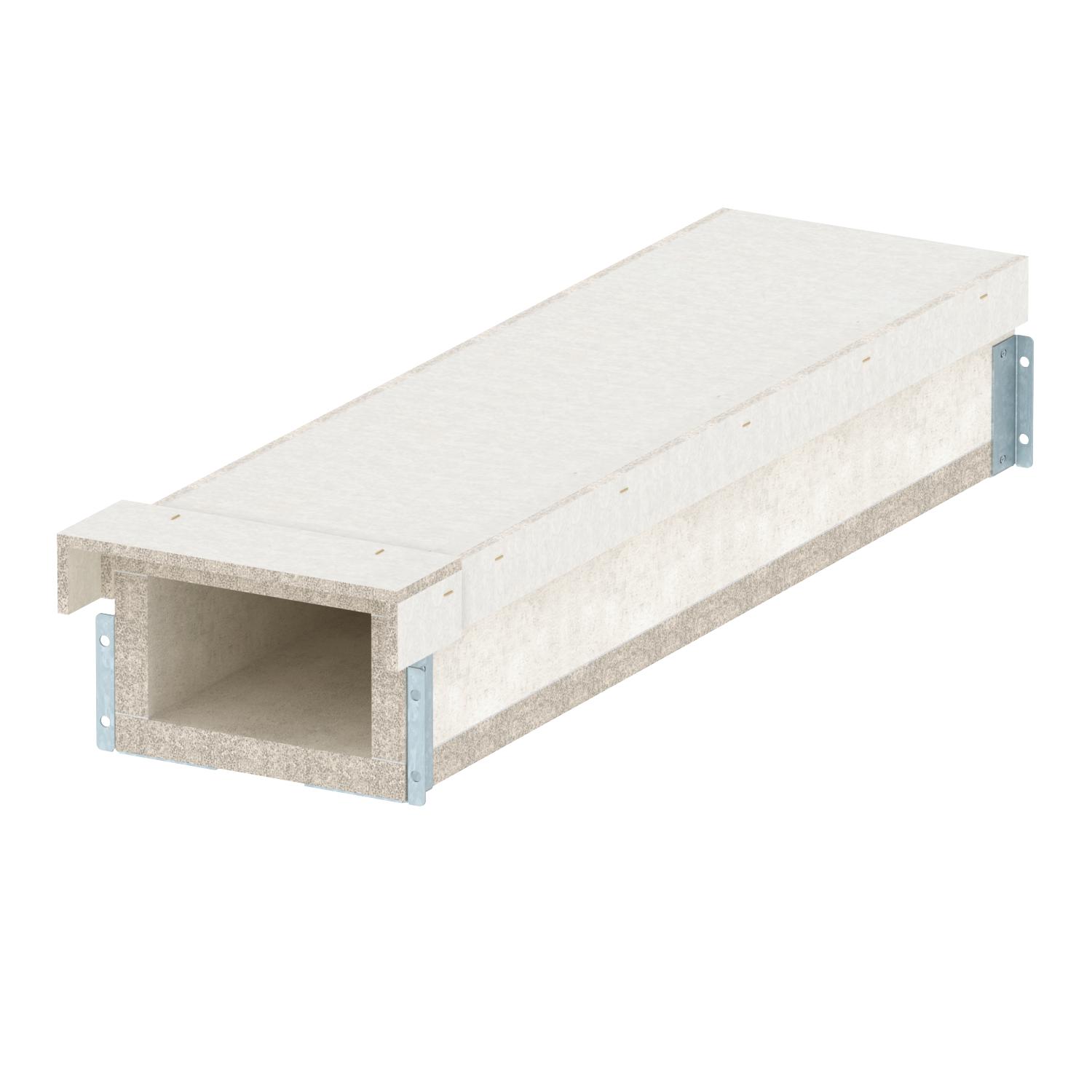

Protipožární kanál PYROLINE® Con S PLC EI30–EI60 1000 | 308 | 200 | 190 | 120

Protipožární kanál PYROLINE® Con S PLC EI30–EI60

Obj. č. 7217864 | EAN 4012196836635

Obj. č. / Typ

Délka	1000 mm

Rozměr B

Rozměr b

Rozměr H

Rozměr h

Popis výrobku

Popis výrobku

Protipožární kanál z odlehčeného betonu se skelnými vlákny odolného proti vodě a mrazu, třída stavebních hmot A1 podle EN 13501-1, k požárně bezpečnému uložení kabelů v únikových a zásahových cestách. Klasifikace EI30–EI60 jako instalační kanál podle normy EN 13501-2 na základě zkoušek podle normy EN 1366-5. Při požárním zatížení zevnitř (požár kabelů) zamezuje kanál šíření požáru z jednoho požárního úseku do druhého.

Instalace kanálu na nástěnné držáky nebo jako stropní instalace se závěsnými podpěrami a držáky nebo na U-profil zavěšený pomocí závitových tyčí. Smontované spojovací kování zajišťuje rychlou montáž na místě, volně položená víka zaručují rychlou revizi a dodatečné osazování.

Včetně spojovacích šroubů a těsnicích pásků.

Technické údaje

Technické údaje

Barva	šedá
Délka	1000 mm
Izolační materiál	Lehký beton se skleněnými vlákny
Klasifikace EI – instalační kanál	60
Materiál	Odlehčený beton se skleněnými vlákny
Opláštění	bez
Počet stran, které mohou být vystaveny působení plamene	4

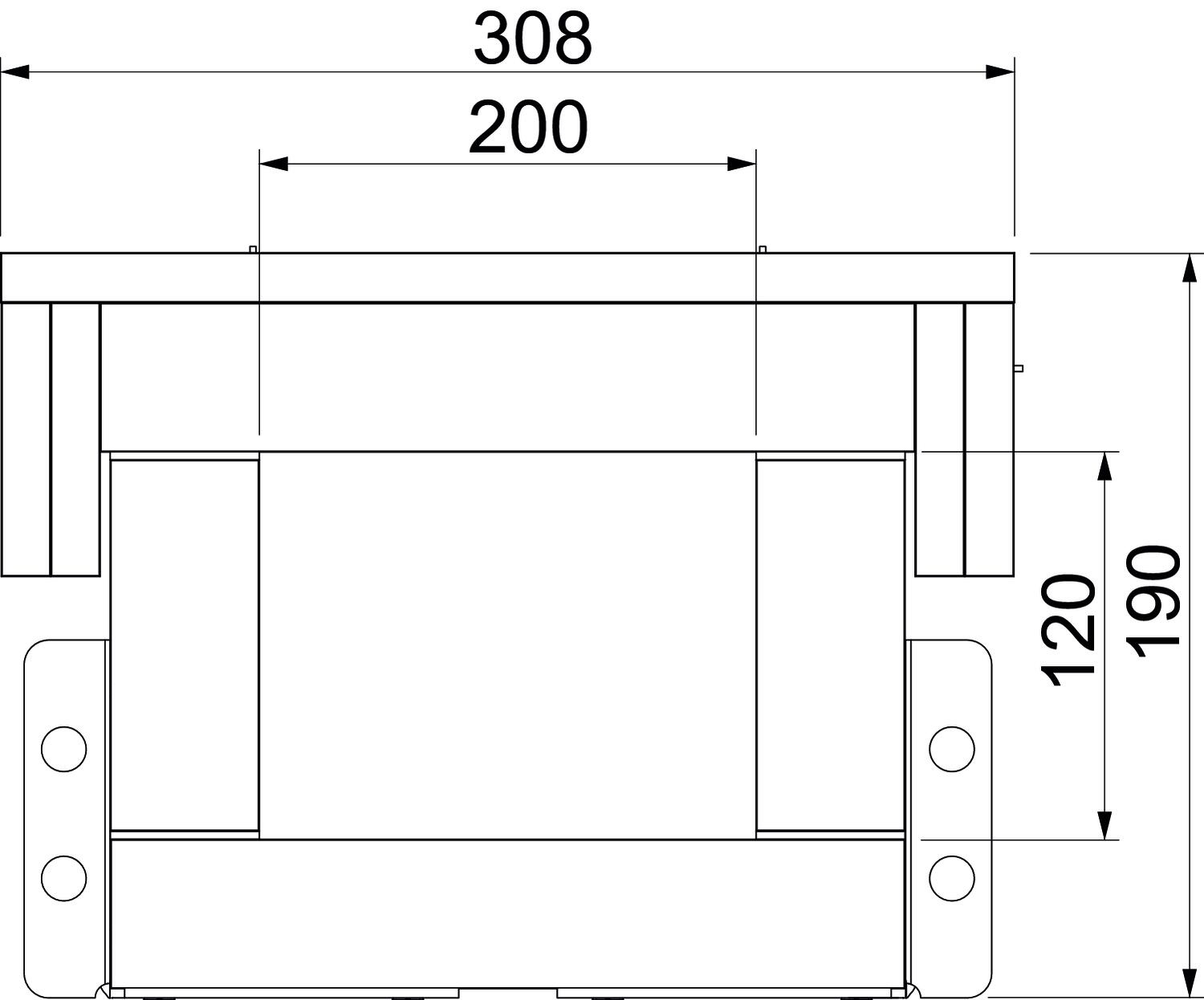

Rozměr	1000x200x120
Rozměr H	190 mm
Rozměr h	120 mm
Rozměr b	200 mm
Rozměr B	308 mm
S děrováním	Ne
Upevnění víka	Volný

Všechny typy

Všechny typy

Typ	Délka	Rozměr B	Rozměr b	Rozměr H	Rozměr h	Obj. č.	Množství	Nejm. prod. jedn.
PLCS D060810	1000 mm	208 mm	100 mm	150 mm	80 mm	7217860	m	1 m
PLCS D061220	1000 mm	308 mm	200 mm	190 mm	120 mm	7217864	m	1 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Oblouk 90° EI60 pro protipožární kanál PLCS D061220	PLCS B061220	7217884	Kus	1 Kus

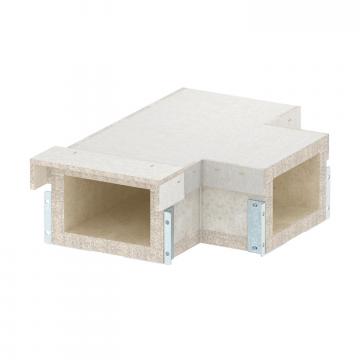

Díl T EI60 pro protipožární kanál PLCS D061220	PLCS T061220	7217904	Kus	1 Kus

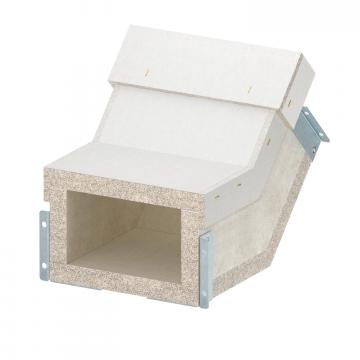

Svislý oblouk, stoupající, EI60 pro protipožární kanál PLCS D061220	PLCS VR061220	7217924	Kus	1 Kus

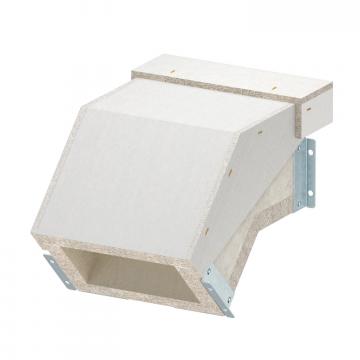

Svislý oblouk, klesající, EI60 pro protipožární kanál PLCS D061220	PLCS VF061220	7217944	Kus	1 Kus

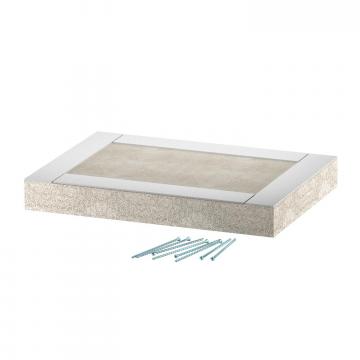

Koncový díl EI60 pro protipožární kanál PLCS D061220	PLCS E061220	7217984	Kus	1 Kus
Nástěnný krycí díl EI60 pro protipožární kanál PLCS D061220	PLCS W061220	7217964	Kus	1 Kus
Rozbočný díl pro protipožární kanál PYROLINE® Con	KAD-8040	7215464	Kus	1 Kus
Rozbočný díl pro protipožární kanál PYROLINE® Con	KAD-10040	7215462	Kus	1 Kus
Intumescentní hmota v kartuši	DSX-K	7202300	Kus	1 Kus
Přepážka 45 FS	TSG 45 FS	6062033	m	3 m
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
Přepážka 85 FS	TSG 85 FS	6062114	m	3 m
Šrouby pro upevnění přepážek, KRS 6x30	KRS 6x30	3498100	Kus	200 Kus
