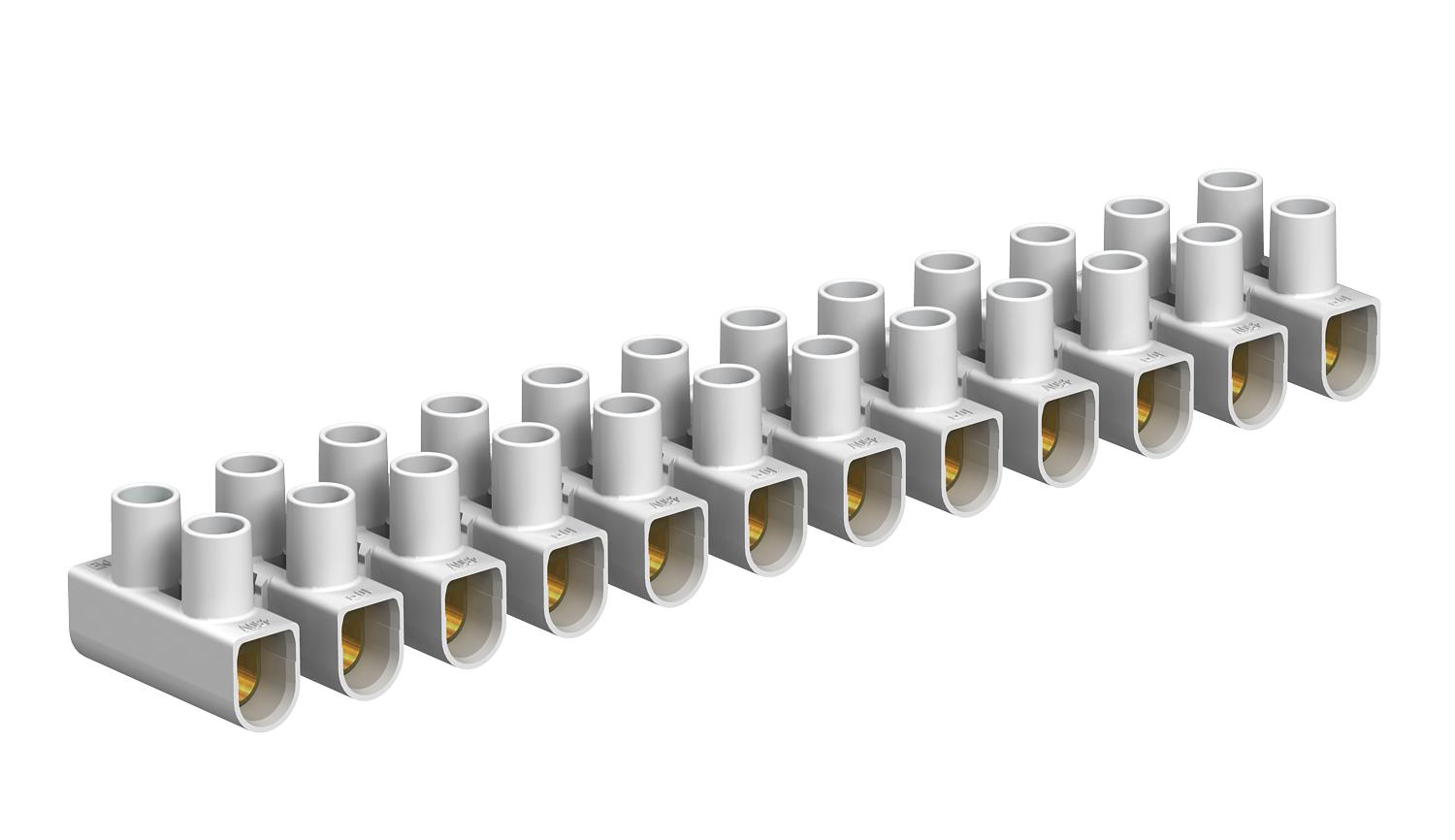

Řadové svorkovnice 10 mm², polypropylén

Obj. č. 2056372 | EAN 4012195702498

Obj. č. / Typ

Počet svorkových míst	12

Jmenovitý průřez, min.	10 mm²

Jmenovité napětí	450 V

Barva

Popis výrobku

Popis výrobku

Zkoušeno dle EN 60998.
Svorky z oceli, šrouby z oceli, galvanicky zinkované, 12pólové, po jednotlivých svorkách oddělitelné lišty metodou „twist'n'pull“.
Šrouby povytočené, neztratitelné.
Maximální přípustná okolní teplota podle EN 60998: -5 až +80°C.
Jmenovitý průřez 10 - mm²
Jmenovité napětí 450 V
Jmenovitý proud 57 A
Max. připojitelné průřezy na svorkové místo: 10 mm² plný vodič nebo 6 mm² laněný/flexibilní vodič.

Technické údaje

Technické údaje

Barva	bílá
Délka	134 mm
Jmenovité napětí	450 V
Jmenovitý proud	57 A
Jmenovitý průřez, min.	10 mm²
Materiál	Polypropylén
Nutný koncový díl	Ne
Okolní teplota	80 °C
Počet pólů	12
Počet svorkových míst	12
Počet svorkových míst na jednotlivých pólech	2
Připojitelný průřez jemně laněného vodiče bez dutinky, max.	6 mm²
Připojitelný průřez jemně laněného vodiče bez dutinky, min.	2,5 mm²
Připojitelný průřez plného vodiče, max.	10 mm²
Připojitelný průřez plného vodiče, min.	2,5 mm²
Připojitelný průřez vícedrátového vodiče, max.	6 mm²

Připojitelný průřez vícedrátového vodiče, min.	2,5 mm²
Připojovací poloha	postranní
Provedení elektrického připojení 1	Šroubové připojení
Provedení elektrického připojení 2	Šroubové připojení
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne
průřez	Max. připojitelné průřezy na svorkové místo: 10 mm² plný vodič nebo 6 mm² laněný/flexibilní vodič mm²
Rozměr	10,0mm²
Šířka	23 mm
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-5 °C
Transparentníní	Ne
Vhodné pro flexibilní vodiče	Ano
Vhodné pro masivní vodiče	Ano
Vhodné pro vícedrátové vodiče	Ano
Výška	17 mm
Vzdálenost středů vrtaných otvorů	11,5 mm
